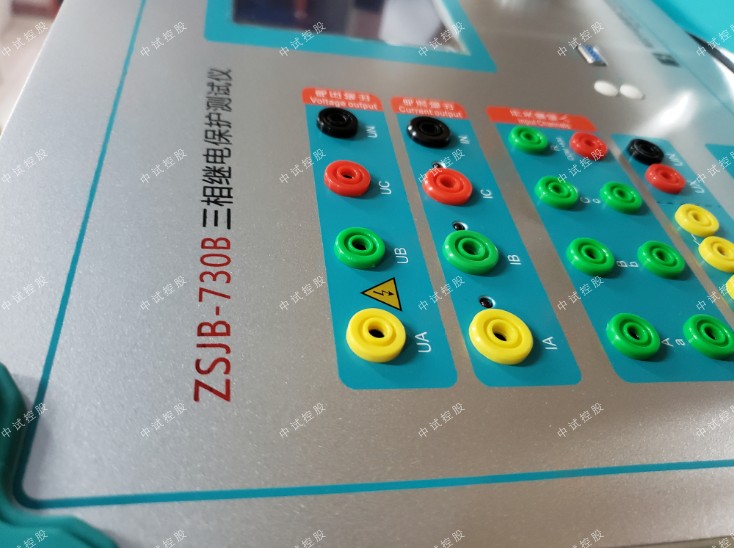

中試控股技術研究院魯工為您講解：三相電流、四相電壓綜合保護測試儀

ZSJB-9600六相微機繼電保護測試儀

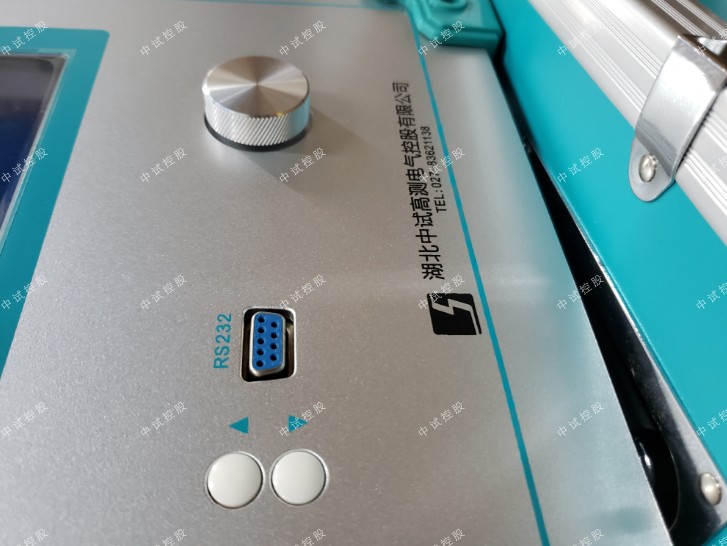

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

智能變電站繼保數模化測試系統，符合以下主要標準： DL/T 860 系列標準《變電站通信網絡和系統》； DL/T 624-2010《繼電保護微機型試驗裝置技術條件》； GBT 7261-2008 《繼電保護和安全自動裝置基本試驗方法》；

IEC 60255-24:2001：《電氣繼電器第24部分：電力系統暫態數據交換的通用格式》；智能變電站繼保數模化測試系統測試儀采用工程化的管理方案對試驗進行管理，1個工程可以僅包含1個試驗項目，也可以包含整個變電站的測試項目；

工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰；支持模擬量的輸出，且可以同時進行模擬量的輸出及GOOSE報文的收發；

提供了多種方式配置SV、GOOSE報文，包括手動設置、網絡偵測、導入SCL文件；光數字報文的收發光口配置十分靈活，同1個光口可以發送多個SV、GOOSE報文，同1個SV、GOOSE報文可以通過多個光口發送。

產品特點 智能測試模塊 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

自動測試 具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

數字量/模擬量輸出 可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試。相變壓器等；

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

感謝您購買本公司ZSJB-1200A微機繼電保護測試儀 。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。

我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。

由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！

安全要求

請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。

為了防止火災或人身傷害，只有合格的技術人員才可執行維修。

使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。

正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。

注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。

避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。

請勿在潮濕環境下操作。

請勿在易爆環境中操作。

保持產品表面清潔和干燥。

繼電保護試驗項目索引

本索引旨在引導試驗人員：各種繼保裝置的試驗可以通過“繼保”系列軟件的哪些模塊完成。

?  繼電器試驗：

繼電保護類型         測試項目         建議試驗的模塊     備     注

信號繼電器     相應的測試項目     直流試驗

交直流試驗     若是要求交、直流混合輸入的中間繼電器，請在“交直流試驗”模塊中測試

額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試

時間繼電器

中間繼電器

重合閘繼電器

其它直流電壓、電流繼電器

電流繼電器     相應的測試項目     交流試驗         可在“交流試驗”專門的序分量模塊中測試序分量繼電器

也可在“I－t特性”模塊中測試反時限繼電器

過（欠）電壓繼電器

序分量繼電器

同步檢查（或相位比較）繼電器

反時限電流繼電器

差動繼電器     直流助磁特性         差動繼電器、差動諧波、交直流試驗、諧波試驗     試驗時請參考說明書中的正確接線

         諧波制動特性

         比例制動特性         差動繼電器、交流試驗

功率（方向）繼電器     相應的測試項目     功率方向及阻抗、交流試驗         測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界

阻抗繼電器

同期繼電器     相應的測試項目     同期試驗、交流試驗     “同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出

頻率繼電器     相應的測試項目     頻率及高低周         單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

?  微機保護試驗

護     多段過流         相應的測試項目     交流試驗         只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊

         過（欠）電壓

         序分量電壓電流

         頻率裝置

         功率方向保護

         重合閘及轉換性故障     相應的測試項目     整組試驗、線路保護、狀態序列、6-35kV線路保護綜合測試         要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，測試儀是用Ua代替Ux進行試驗

         距離和零序     距離和零序定值校驗     距離和零序、線路保護、整組試驗、交流試驗         “距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值

                   阻抗特性         阻抗特性

         工頻變化量距離     定值校驗                   距離和零序、線路保護         應設置故障電流足夠大，比如10~15A（當為5A制CT時）

         復合電壓閉鎖（方向）過流         過流、低壓、負序電壓、靈敏角等     交流試驗、6-35kV線路保護綜合測試         有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線

         低周、低壓減載裝置     相應的測試項目     頻率及高低周、6-35kV線路保護綜合測試         若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點
