中試控股技術研究院魯工為您講解：微機三相繼保測試儀

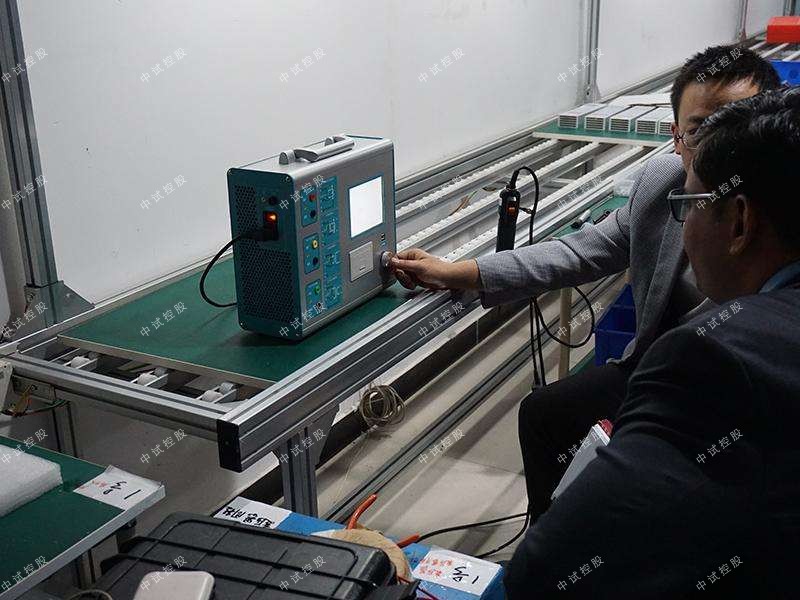

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

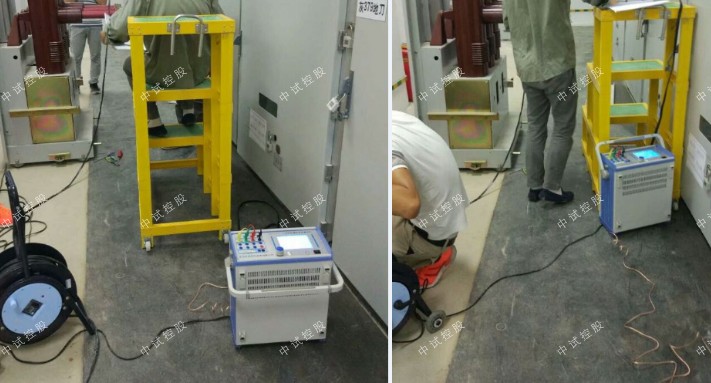

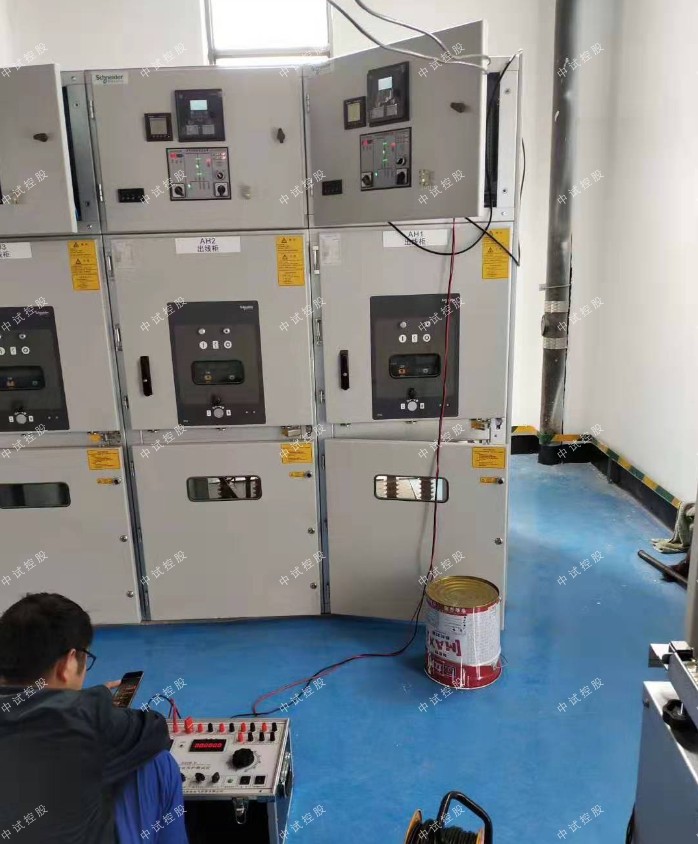

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

ZSJB-9600使用說明

第一章    主要特點及技術參數

第一節   主要特點

?         輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

?         高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

?         輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

?         輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

?         可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

?       設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

?       新一代ZSJB-9600六相微機繼電保護測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

?       提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

?       可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等；

?         散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

第二節   額定參數

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

為了適應某些需“突變量啟動”的保護的試驗要求，特設置了該參數。當其為非0值時，試驗的基本過程是：輸出正常態電壓電流（電壓為額定值，電流為0），維持至“故障前延時”結束——輸出預設的故障態電壓電流，維持至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束——再次輸出正常態電壓電流，維持至“故障前延時”結束——突變輸出另一狀態的故障電壓電流，至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束。如此循環輸出，至測試出保護的一條動作邊界。

?  90°接線線電壓

本軟件只能測試按90°方式接線的功率方向保護。當測試A相時，電流只有IA有輸出，其它相電流為0；電壓只有UB、UC有輸出，其它相電壓為0。并且，電流IA的幅值等于所設置的“試驗相電流”，線電壓UBC的幅值等于所設置的“90°接線線電壓”。

?  角度分別率

該參數決定測試的精度。當軟件檢測到兩次輸出的電流角度差值小于“角度分辨率”時，即自動停止輸出結束試驗。一般按默認值1°設置。

 故障再現

故障再現是將故障錄波器等數據記錄設備所記錄下來的按ANSI/IEEE C37.111-1991COMTRADE數據格式編寫的電流電壓波形數據文件，輸入到測試儀中，由測試儀將其波形再現出來，對保護裝置等設備進行測試。

每一個標準的記錄文件由三種類型文件組成，三種文件分別為引導、組態、數據文件，三種文件名相同，用不同的后綴名來區分，分別為.HDR、.CFG、.DAT。每次進行再現試驗時必須三個文件齊全。

試驗前首先打開某一個記錄文件。記錄文件可以放在任何子目錄中，在“打開文件”對話框中查找，找到所在子目錄后程序會自動將所有后綴為.CFG的文件名列出。選定某一文件后程序自動將該名字的.CFG和.DAT文件調入，并將所有電壓電流波形及其通道名稱等顯示在屏幕上。另外還可以通過工具欄的按鈕查看文件屬性、波形離散采樣點等。

按下“試驗”按鍵，進入一個多頁試驗選項對話框中：

第一頁：選擇需要進行試驗的錄波電壓和電流線路?？梢哉M電壓、整條線路電流的方式選擇，也可以三相電壓、三相電流分相獨立選擇。

第二頁：選擇需要回放的錄波時間段，即起止時間點。時間點是按波形采樣點數為基本單位的。時間點可以直接鍵入數據，也可按鍵盤上“↑”、“↓”鍵增減。

第三頁：是按原始比例輸出，還是按PT、CT變比變換后輸出。按變比輸出時將數據除以該變比值。另外，如果某一相數據需要反180?相位后輸出，可以設變比為一負數，如設為“-1/1”，則該相將以反相原比例輸出。

第四頁：自動將所選擇的數據全部傳送至下位機，以待進行回放輸出。

第五頁：正式進行回放試驗。該頁中“上按鈕”使測試儀循環輸出第一周波的波形，等待按下“下按鍵”；按下“下按鍵”，測試儀將輸出整個記錄波形直至回放時間段終點，再現整個過程。也可以不按“上按鍵”而直接按“下按鍵”，此時將一次性地回放完起止時間段的整個波形。

試驗結束后，計算機自動將測試結果在硬盤“試驗報告\故障再現\”子目錄下按文本格式存檔，并可用“打印”按鈕進行顯示、打印。亦可以拷貝出來由WORD等編輯工具進行編輯、修改。
