中試控股技術研究院魯工為您講解：便攜式綜保儀

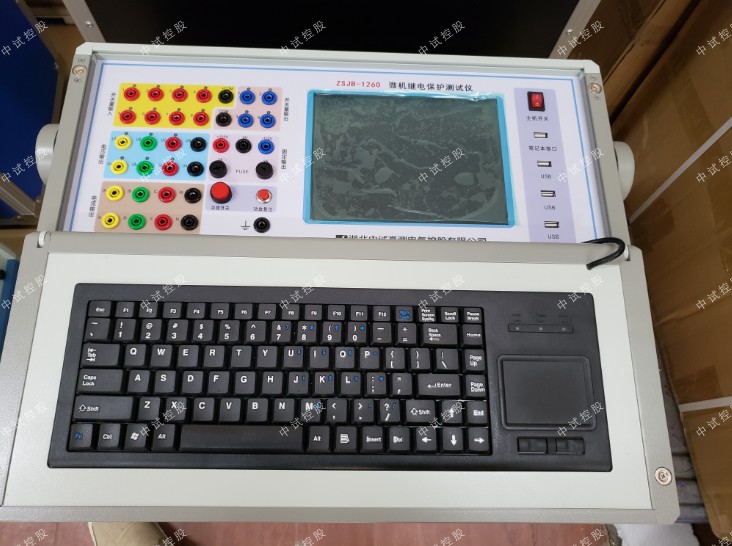

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

智能變電站繼保數模化測試系統，符合以下主要標準： DL/T 860 系列標準《變電站通信網絡和系統》； DL/T 624-2010《繼電保護微機型試驗裝置技術條件》； GBT 7261-2008 《繼電保護和安全自動裝置基本試驗方法》；

IEC 60255-24:2001：《電氣繼電器第24部分：電力系統暫態數據交換的通用格式》；智能變電站繼保數模化測試系統測試儀采用工程化的管理方案對試驗進行管理，1個工程可以僅包含1個試驗項目，也可以包含整個變電站的測試項目；

工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰；支持模擬量的輸出，且可以同時進行模擬量的輸出及GOOSE報文的收發；

提供了多種方式配置SV、GOOSE報文，包括手動設置、網絡偵測、導入SCL文件；光數字報文的收發光口配置十分靈活，同1個光口可以發送多個SV、GOOSE報文，同1個SV、GOOSE報文可以通過多個光口發送。

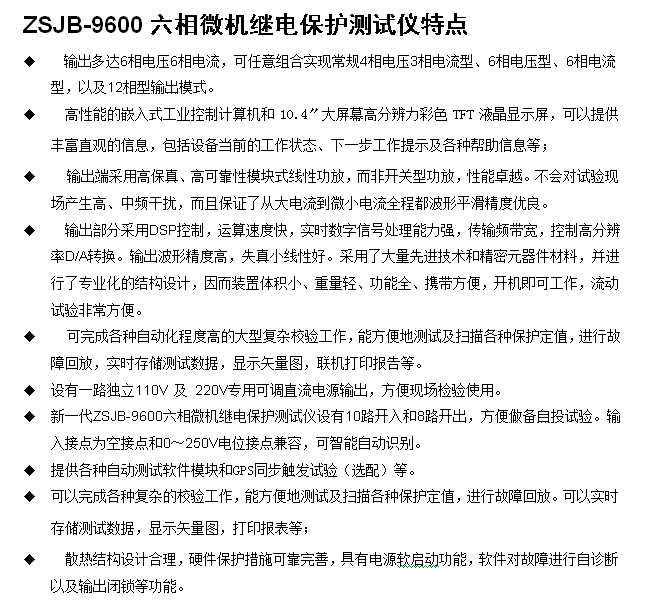

產品特點 智能測試模塊 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

自動測試 具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

數字量/模擬量輸出 可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試。相變壓器等；

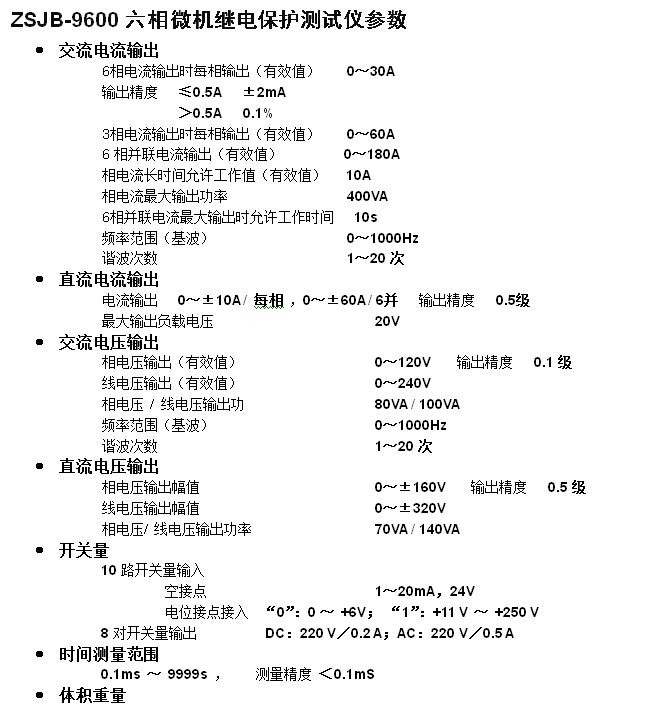

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

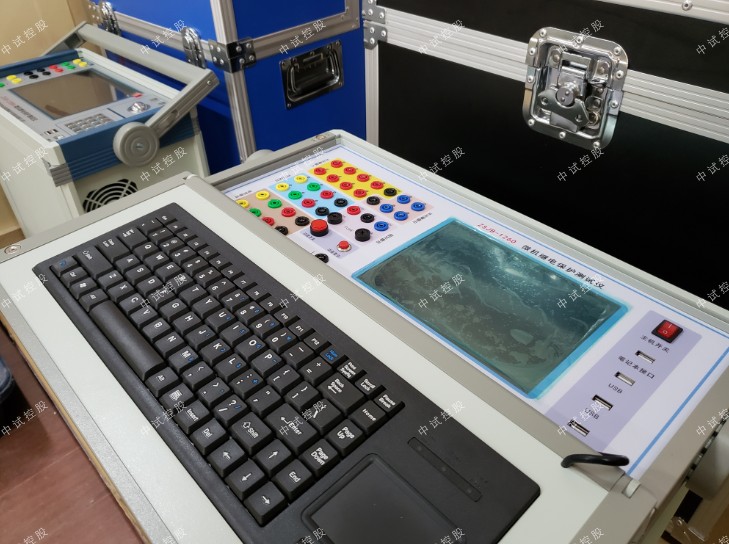

      中試控股技術博士為您解答：本儀器采用金屬型材機架，強度高，重量輕，微機繼電保護測試儀外殼為鋁合金箱，便于攜帶，牢固耐用。存放時不易受潮和灰塵的污染。使儀器得到妥善保護，保證儀器的使用質量。

工作原理：

     本儀器由以下電路單元組成：

     110V/220V固定輸出直流電壓單元

     0～250V可變輸出直流電壓單元

     0～250V可變輸出交流電壓單元

     0～100A/10A可變輸出交流電流單元

     0～5A可變輸出直流電流單元

     交直流兩用數字電壓表交直流兩用數字電流表數字毫秒表。繼電保護裝置上述五種交直流電源單元，通過面板的各控制機構，按不同的測試對象選擇其中一種（三種）電源，與交直流數字電壓表、電流表及數字毫秒表組成一種測量組合體，可以靈活方便地對目前使用的各種繼電保護繼電器的工作參數進行檢測，不需其他任何儀器配合可獨立完成檢測工作。

中試控股技術博士為您解答： 繼電保護裝置的定義：

       當電力系統某元件發生異常或故障時，能迅速有選擇地把異常和故障元件從系統中斷開，保證其他良好設備繼續正常運行的裝置統稱為繼電保護裝置。如：電流保護、距離保護、零序保護、高頻保護等。

中試控股技術博士為您解答： 繼電保護在送電線路中的作用：

       運行中的送電線路，由于大風、冰雪、雷擊、外力破壞、絕緣損壞，及外絕緣污閃等原因，引起線路故障時，繼電保護裝置能快速并有選擇性的動作使故障線路斷路器（開關）跳閘。若故障是非永久性的，當瞬時性故障消失后則開關重合成功，恢復線路的安全供電，若故障是永久性的，則開關重合不成功，快速切除故障線路，保證其他正常運行的線路供電。

中試控股技術博士為您解答：電流保護裝置

       利用故障線路的電流顯著增大的特點所構成的保護裝置稱為電流保護裝置。當線路故障距離測試儀電流達到保護整定值（起動電流）時，電流保護裝置立即動作。達到時間整定值時，使線路斷路器跳閘。電流保護一般分有：電流速斷保護、過電流保護和方向電流保護等。

無限時電流速斷保護：其優點是裝置簡單、可靠、動作迅速，但只能保護本線路的一部分。

限時電流速斷保護：指帶有一個較短動作時限的保護裝置，不單可以保護本線路的全部長度，還可以延伸至下一級線路的速斷保護相配合。

       過電流保護：是指其起動電流按照躲開負荷電流來整定的一種保護裝置。它不僅能保護本線路的全長，也能保護下一級線路的全長。可作為本線路的后備保護。

       方向電流保護：即在過流保護的基礎上加一個功率方向判別元件，當短路功率方向由母線流向線路時，該元件動作，反之則不動作，從而保護在反方向故障時不致誤動。

中試控股技術博士為您解答： 距離保護裝置：

       能反應故障點至保護安裝地點之間距離（阻抗）的一種保護裝置。具有良好的方向性，被廣泛用在電壓較高的環網線路上，目前廣泛采用三段式距離保護，即稱為距離Ⅰ、Ⅱ、Ⅲ段。

       距離Ⅰ段：瞬時動作。保護本線路全長80%～85%

       距離Ⅱ段：保護本線路全長及下一段線路Ⅰ段。

       距離Ⅲ段：保護本線路全長及下一段線路全長，作為Ⅰ、Ⅱ段的后備保護。
