中試控股技術研究院魯工為您講解:多功能綜保儀
ZSJB-9600六相微機繼電保護測試儀
整機模塊化設計,進行了大量的優化設計和工藝改進,更加小型化、輕型化,易操作、易維護。

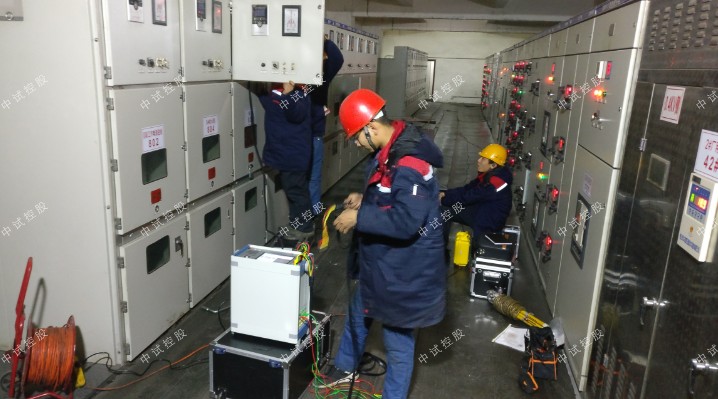

六相微機繼電保護測試儀:該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試,智能化程度高,測試準確。
能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波,具有失真告警、錄波數據回放輸出等功能,是確保發電廠、變電站及線路安全運行的重要測試儀器。
模擬量及數字量同時輸出 支持同時進行模擬量的輸出及GOOSE報文的收發。 多種掃描模式 支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗,并且支持按照遞變、滑差、綜合的方式進行自動變化試驗。
安全及報警 具有過熱過流保護功能,電流源具備開路保護功能及開路報警功能,電壓源具備過載、短路保護功能。 虛端子圖形化顯示 支持虛端子圖形化顯示功能,數據流向清晰明了。
報文同時收發 支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發,也可與IEC61850-9-2共一個光以太網接口收發。
FT3/擴展FT3 支持FT3、FT3擴展及DL/T 282報文輸出,并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼。
異常測試 具有模擬報文異常功能,可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試。
故障回放 支持故障仿真和COMTRADE格式數據回放功能。 MMS服務 具備MMS定值讀寫功能,可讀寫智能IED設備定值等配置信息。
對時與授時 具備同步觸發功能,支持直接接入GPS/BD天線進行對時,也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號。
硬接點開入及開出 開入量為有源、無源自適應接點,自動識別輸入類型和輸入電壓,通道間相互隔離,極性反接有告警提示。
報文接收及分析 具備報文接收及分析功能,可將接收到的報文用ZHNPA打開進行分析或導出。
單纖模式 光口支持單纖發送、單纖接收,支持光功率測試。
模擬量小信號 配備模擬量小信號接口,支持12路模擬量小信號輸入,可測量-7V~ 7V交流電壓;支持12路模擬量小信號輸出,可輸出-7V~ 7V交流電壓。
觸摸操作 配備10.4寸高分辨率顯示屏,支持觸摸操作。
無線連接 提供遠程測試功能,具備WiFi模塊,方便用戶使用。
額定參數
? 交流電流輸出
6相電流輸出時每相輸出(有效值) 0~30A
輸出精度 ≤0.5A ±2mA
>0.5A 0.1%
3相電流輸出時每相輸出(有效值) 0~60A
6相并聯電流輸出(有效值) 0~180A
相電流長時間允許工作值(有效值) 10A
相電流最大輸出功率 400VA
6相并聯電流最大輸出時允許工作時間 10s
頻率范圍(基波) 0~1000Hz
諧波次數 1~20 次
? 直流電流輸出
電流輸出 0~±10A / 每相 ,0~±60A / 6并 輸出精度 0.5級
最大輸出負載電壓 20V
? 交流電壓輸出
相電壓輸出(有效值) 0~120V 輸出精度 0.1級
線電壓輸出(有效值) 0~240V
相電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍(基波) 0~1000Hz
諧波次數 1~20次
? 直流電壓輸出
相電壓輸出幅值 0~±160V 輸出精度 0.5級
線電壓輸出幅值 0~±320V
相電壓/ 線電壓輸出功率 70VA / 140VA
? 開關量
10路開關量輸入
空接點 1~20mA,24V
電位接點接入 “0”:0 ~ +6V; “1”:+11 V ~ +250 V
8對開關量輸出 DC:220 V/0.2 A;AC:220 V/0.5 A
? 時間測量范圍
0.1ms ~ 9999s , 測量精度 <0.1mS
? 體積重量
480×360×200mm3 ,19kg
在繼電保護的整定計算中,一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時,系統的等值阻抗小,通過保護裝置的短路電流為大的運行方式。
小的運行方式是指在上述同樣的短路情況下,系統等值阻抗大,通過保護裝置的短路電流為小的運行方式。
近后備保護的優點是能可*地起到后備作用,動作迅速,在結構復雜的電網中能夠實現選擇性的后備作用。
參考標準:GB/T 7261-2016,DL/T 624-2010
測試軟件采用Windows界面,功能齊全,界面友好,能完成各種繼電保護裝置的全面測試,自動生成試驗數據庫和試驗報告,圖文并茂,使用方便,是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。
中試控股技術博士為您解答:何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護,當保護A拒絕動作時,由保護B動作于跳閘。當斷路器拒絕動作時,保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。
點擊此按鈕后,將彈出“功率顯示”框,如右圖所示:
在該顯示框中,默認顯示的是二次側的各種幅值、相位、功率等數據。若需顯示一次側的數值,如用于對現場表計進行校驗時,只需選“一次側功率和電流”,并輸入相應的TV和TA變比即可。點選“功率單位為兆級”,可使功率顯示單位由“KW、KVar”自動轉換為“MW、MVar”。

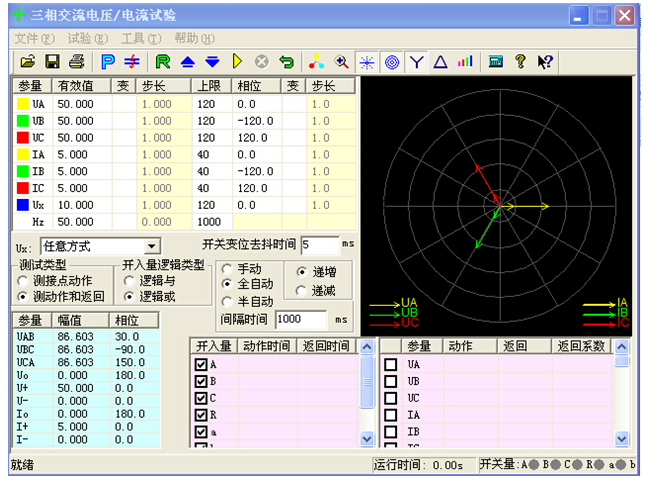

?“測接點動作”和“測動作和返回”
? 在試驗目的欄中選擇“測接點動作”時,試驗過程中測試儀收到保護動作信號后就自動停止試驗,此時測試儀記錄下保護的動作情況。
? 在試驗目的欄中選擇“測動作和返回”時,測試儀能測試保護的動作值和返回值,并自動計算出返回系數。
? 手動、半自動、全自動方式
? 手動方式
各變量的變化完全由手動控制,手動按一下工具條上的 或 鍵或者面板鍵盤上的“↓”或“↑”鍵,各變量將加、減一個步長量。保護動作時,測試儀發出“嘀”聲,并記錄下所需記錄的動作值。如果還需要測保護的返回值,這時反方向減小或增加變量至保護接點返回,裝置“嘀”聲消失,記錄下所需記錄的返回值,并自動計算出返回系數。
? 半自動方式
該方式下,當選擇“遞增”或“遞減”時,開始試驗后各變量將自動按步長遞增或遞減,增減的時間間隔可以設定。當保護動作,測試儀自動記錄所需記錄的量并維持輸出但暫停變化,同時彈出一對話框,請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗,按照試驗的要求選定一個變化的方向。
? 全自動方式
該方式下,當選擇“遞增”或“遞減”時,開始試驗后各變量將自動按步長遞增或遞減,增減的時間間隔可以設定。當保護動作時,自動記錄所需記錄的量。如果已選“僅測接點動作”,裝置測得動作值后將自動停止試驗;如果選擇“測動作值和返回值”,在測得動作值后,裝置將自動轉換方向,反向變化變各量,直到裝置接點返回,從而測量出返回值,記錄下返回值并計算返回系數。
? 自動變化間隔時間
自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間,因此我們在設置間隔時間的時候必須保證間隔時間比保護動作的時間長,以便保護能夠可靠動作。
注意:
1. “手動”試驗中,快到保護動作值時,增、減變量的速度不能太快,以保證變量在每個步長停留足夠時間讓動作出口,這樣測得的結果才更準確。
2. 在自動試驗中,每變化一步時,內部計時器將自動清零。在測量繼電器的動作時間時,若時間較長,請用“手動試驗”方式,并緩慢變化。
? 輸出狀態直接置數改變輸出值
試驗過程中,軟件允許在輸出狀態進行多種直接更改輸出功能:
? 在輸出狀態可以進行手動、半自動、全自動方式的切換,可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。
? 在各種方式下均可隨時更改哪些量需要變化,點擊對應的“變”框打“√”或取消即可。
? 在手動方式時,可以同時將各相輸出改變為所需要的值。具體操作方法是:依次直接鍵入所需改變的各相的幅值和相位值(在未完成前不按“確認”鍵),在各值均輸入完后按“確認”鍵,裝置將立即同步地將各相輸出改變為鍵入的各值。
? 開入量
“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候,一端接測試儀公共端,另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候,一定要把正電位接入公共端。
在本測試模塊中,開入量A、B、C、R、a、b、c 均默認有效,互為“或”的關系,不需要某個開入量時,可選擇關閉。試驗時,保護的跳、合閘接點可接至任一路開入量中(在線路保護中,軟件默認開入R為重合閘信號接入端)。開入公共端(紅色端子)在接有源接點時,一般接電源的正極端。只要測試儀接收到某路開入量的變位信號,即在該開入量欄中記錄下一個時間。
如果有多路開入量變位,各路中將會記錄各自的時間。
? 開關變位確認時間
各種繼電器和微機保護,其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響,常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器,開關變位時間設置為20ms,而微機型保護,開關變位時間設置為5ms就可。
? 測試結果記錄

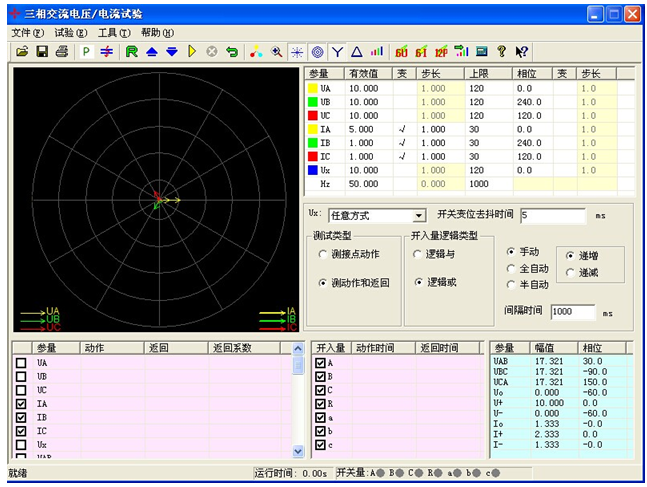

界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富,可以記錄三相電壓、電流,各線電壓,電壓、電流的正序、負序及零序分量,各交流量的相位,以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。
? 短路計算按鈕
“交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時,請點擊工具欄中的短路計算按鈕,將彈出如右圖所示的“短路計算”對話框,在這個對話框中可以設置:
? 故障類型
在下拉菜單中可選擇故障類型有:單相接地短路、兩相短路、三相短路,或者是正常狀態。其中正常狀態是指三相電壓為正序額定電壓,三相電流為0A。
? 故障方向
默認情況下是“正向故障”,對有些方向性保護需模擬反向故障時,可在下拉菜單中選擇“反向故障”。
? 額定電壓
系統的額定相電壓。一般額定電壓為57.735V。非故障相電壓為此電壓。
? 整定阻抗
根據定值單給出的定值類型不同,在界面上可按“Z / Ф”或“R / X”兩種方式設置故障阻抗。選擇哪一種方式設置整定阻抗主要是根據定值單來設置,用哪一種方式設置的時候,另一種方式的值都會由計算機自動計算得出。
? 短路阻抗倍數
上面設置的是定值單中的“整定阻抗”,而試驗時常常按0.95倍或1.05倍來進行校驗。因此“短路阻抗”=“倍數值”ד整定阻抗”,用此“短路阻抗”再參與短路計算。做“零序保護”試驗時,有時可通過靈活設置短路阻抗,在不退出距離保護的情況下來躲開距離保護的搶動。
? 計算模型
當選擇“短路電流不變”時,需要設置一定的短路電流。通過給定的“短路阻抗”和該“短路電流”計算出相應故障類型下的“短路電壓”。當選擇“短路電壓不變”時,需要設置一定的短路電壓。通過給定的“短路阻抗”和該“短路電壓”計算出相應故障類型下的“短路電流”。做“距離保護”試驗時,有時可通過靈活設置短路電流,在不退出零序保護的情況下來躲開零序保護的搶動。
注意:
“短路電壓”在兩相短路時是指故障線電壓,在其他類型短路時是指故障相電壓。
? 零序補償系數
在模擬“接地距離保護”試驗時,必須考慮相應的零序補償系數。軟件給出了三種設置方式,請按照定值單中給出的零序補償系數設置方式對應設置。

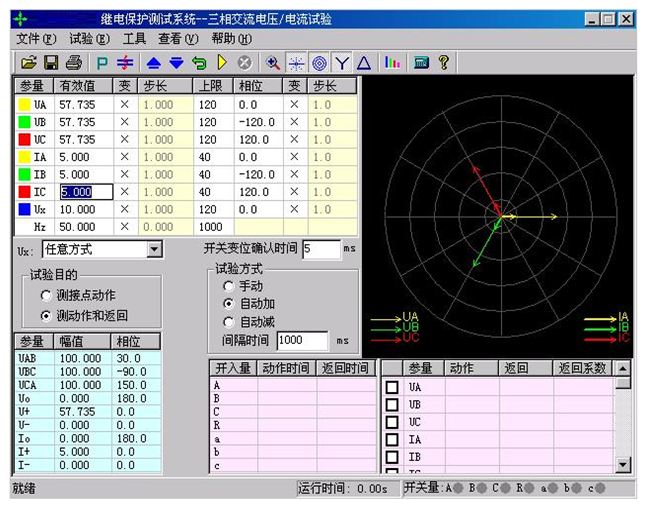

設置完以上試驗參數后點擊“確認”按鈕,軟件立即將計算出的短路電壓、電流,以及相應的角度寫入“交流試驗”界面中。比如,按上述設置后,計算的結果如右圖所示:
? 按序分量輸出功能

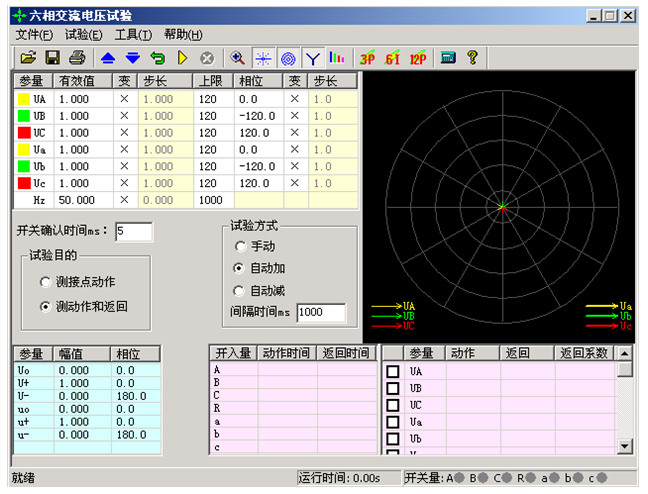

序分量測試界面,如下圖所示:
在界面上直接設置需輸出的電壓電流的各種序分量,不需要象傳統的通過設置各相電壓電流幅值和相位來得到各序分量,大大簡化了操作,甩開了傳統的復雜計算,為測試序分量繼電器提供了方便。例如,要輸出三相負序電壓,若在三相交流輸出頁面,就必須分別設置三相電壓的幅值和相位,而現在只需要將所需輸出的負序電壓值賦予給“U-”,軟件能自動計算出測試儀每相應輸出的電壓幅值和相位關系。
