中試控股技術研究院魯工為您講解：綜保裝置測試儀（源頭大廠）

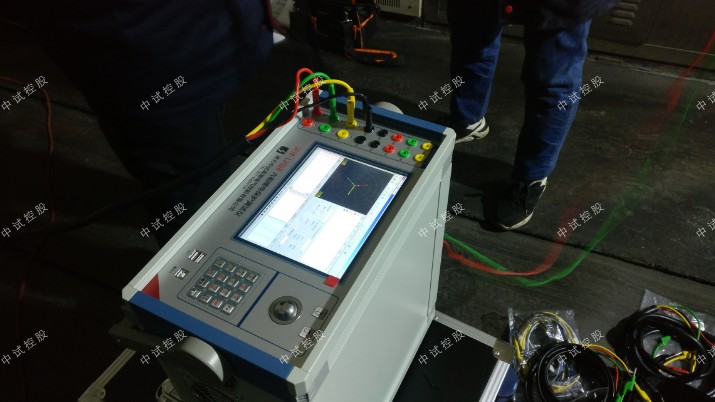

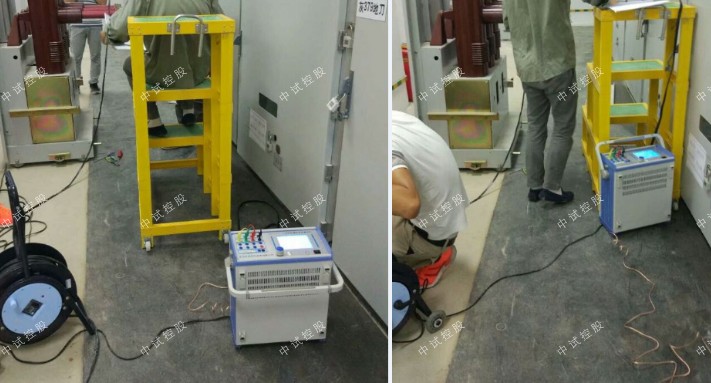

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

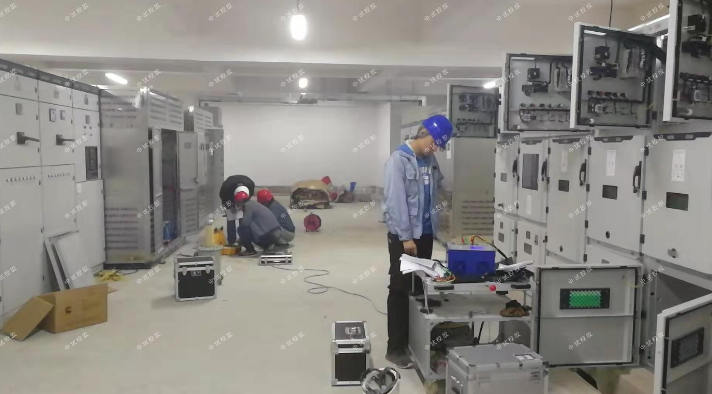

ZSJB-9300S微機繼電保護測試儀
完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試
1、ZSJB-9300S微機繼電保護測試儀(3相工控機型) 裝置采用高性能工控機作為控制微機，直接運行Window操作系統，裝置面板帶有大屏幕液晶顯示器，裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。
2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
3、微機繼電保護測試儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，中試控股應用新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。ZSJB-9300S微機繼電保護測試儀(3相工控機型)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，并采用現代新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的電氣試驗現場。
特征
1、標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，中試控股全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
3、軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
4、開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
5、大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，中試控股操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6、自我保護采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
7、具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
參數
交流電流輸出
 相電流輸出  0～40A  輸出精度：＜0.1級
 三相并聯電流輸出  0～120A
交流電壓輸出
 相電壓輸出  0～120V  輸出精度：＜0.1級
 線電壓輸出  0～240V

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

        一、界面說明：

        測試項目：每次試驗只能選擇“阻抗邊界搜索”、“Z（Ｉ）特性曲線”或“Z（V）特性曲線”中的一個項目進行試驗。

        故障類型：提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。

        計算模型：有“電流不變”和“電壓不變”兩種計算模型。選擇“電流不變”時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓；選擇“電壓不變”時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。

        中試控股技術博士為您解答：搜索方式：有“單相搜索”和“雙向搜索”兩種方法。詳細介紹請參考“差動保護”章節的相關說明。“分辨率”只對雙向搜索方式有效，它決定了雙向搜索方式的測試精度。

        故障觸發方式：在“時間控制”觸發方式下，軟件按“故障前延時”—“最大故障時間”—“測試間斷時間”這樣的順序循環測試，詳細說明請參考“線路保護”章節的有關說明。

        最小動作確認時間：在“最大故障時間”內，保護多段可能動作。如果保護動作的時間小于“最小動作確認時間”，則盡管是保護的動作信號，軟件也不予認可，因可能是其他段搶動。這個時間專門用來在“雙向搜索”方式下，躲開某段阻抗動作。例如，要搜索Ⅱ段阻抗邊界，“雙向搜索”方式下掃描點肯定會進入Ⅰ段阻抗范圍，而Ⅰ段的動作時間較Ⅱ段要短，從而造成Ⅰ段保護搶動。

        故障方向：依據保護定值菜單進行設置，適用于方向性阻抗保護。

        零序補償系數：若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考“線路保護”章節的有關說明。

        自動設定搜索線參數：在“整定參數”頁中有這個按鈕，點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。可以在“搜索阻抗邊界”頁面中查看。

        搜索阻抗邊界

        選擇“搜索阻抗邊界”測試項目時，需設置放射狀掃描線，如右圖所示。掃描線的設置參照以下方法：

        掃描中心：掃描中心應盡可能設置在保護的理論阻抗特性圖的中心位置附近。掃描中心可以直接輸入數據，也可以用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位置，即掃描中心在圖形中心。

        掃描半徑：掃描半徑應大于保護阻抗整定值的一半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區（掃描線外側點）開始掃描。試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應一部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃描半徑”。

掃描步長：只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。

        掃描范圍：默認情況下都是按100%的范圍掃描。設置適當的掃描范圍，往往可以躲過別的段阻抗保護誤動作。

        搜索角度：通過設置起始角度、終止角度以及角度步長來設置系列搜索線。如果角度步長設置得很小，雖然搜索出的點很多，有利于提高邊界搜索精度，但也會大量增加試驗時間，實際測試時請選擇適當的角度步長。

        自動設置掃描參數：在整定參數頁中，設定好整定阻抗值后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，可以在此基礎上進行調整。

        不同廠家生產的微機繼電保護測試儀使用方式都會稍微有所不同，電力工作者在實際使用之前，需要先熟讀產品使用說明書，嚴格按照說明書來進行試驗，這樣才能達到儀器應該有的測試精度和效果。
