中試控股技術研究院魯工為您講解：三相綜保儀（實力大廠）

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全，如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。

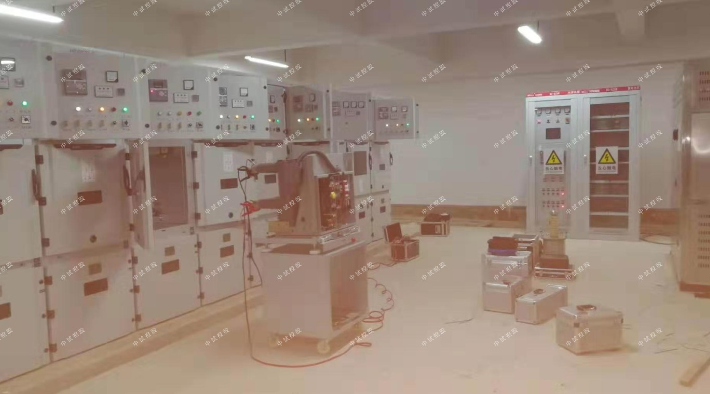

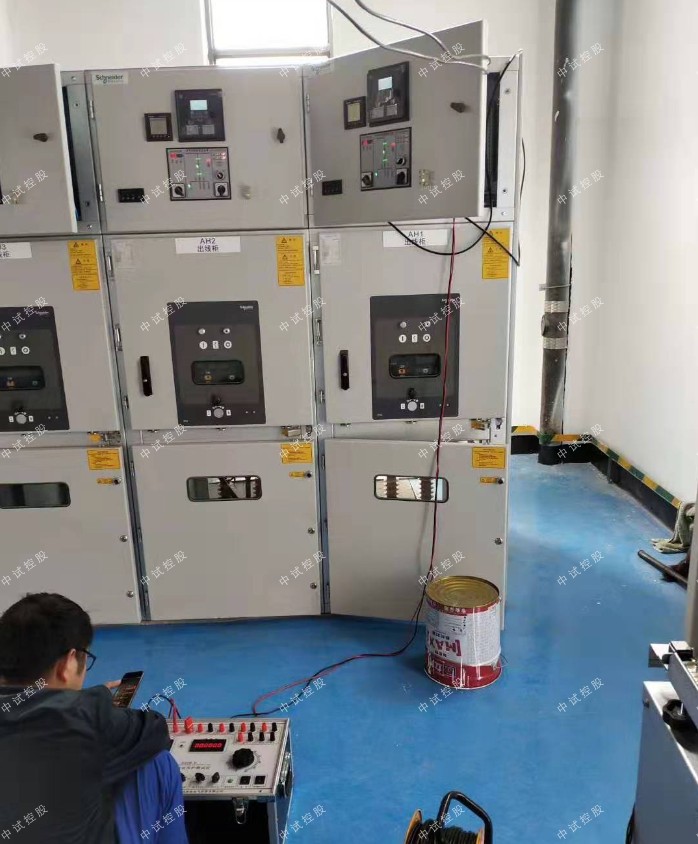

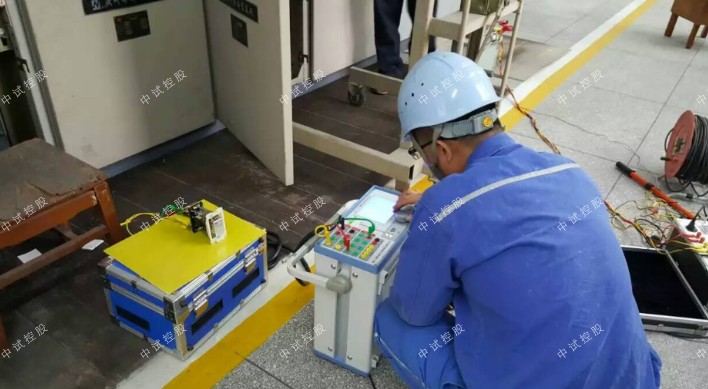

微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。
1、主要特點
? 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
? 單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
? 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
? 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
? 大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
? 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
? 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
2、額定參數
?  交流電流輸出
輸出精度  ≤0.5A   ±2mA
          ＞0.5A   0.2%
相電流輸出（有效值）     0～40A
三并電流輸出（有效值）   0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率               420VA
三并電流最大輸出時最大輸出功率   900VA
三并電流最大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
?  直流電流輸出
輸出精度   0.5級
電流輸出   0～±10A / 每相，0～20A /兩相疊加
最大輸出負載電壓   20V
?  交流電壓輸出
輸出精度   0.2級
相電壓輸出（有效值）    0～120V
線電壓輸出（有效值）    0～240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
?  直流電壓輸出
輸出精度   0.5級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～320V
相電壓/線電壓輸出功率   70VA / 140VA
?  開關量及時間測量
開關量輸入 10路 空接點：   1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出 8對 DC：220V／0.2A；AC：220V／0.5A
時間測量 測量范圍0.1ms ～ 9999s    測量精度0.1mS
外形尺寸 400×300×180mm3
單機重量 18kg
供電電源 AC 220V±10%，50／60Hz
環境溫度 -10℃ ～ +50℃
技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

第一、需要明確繼電保護工作的目標和重點

繼電保護裝置面廣量大，繼電保護工作千頭萬緒，但其總目標應是不斷提高保護裝置的動作正確率，非凡要減少220kV及以上系統由于繼電保護引起的事故，避免發生由于繼電保護原因和110kV及以下電網事故引起的電網穩定破壞和大面積停電事故、主設備損壞事故，這就需要用到微機繼電保護測試儀進行定期檢測了。

第二、繼電保護工作的規程和反事故措施

電網繼電保護及安全自動裝置反事故措施是在總結經驗教訓的基礎上形成的，他是提高裝置動作正確率的重要技術措施，必須貫徹執行。按照部頒“要點”的原則和精神，結合電網的實際情況制定實施細則，并明確實施進程的輕重緩急，結合具體情況執行。規定1995年及以后投產的工程必須按反事故措施（簡稱反措）要求施工，不執行反措的工程不予施工，這樣收到了良好的效果。

第三、繼電保護裝置的基建工程治理

在部頒“電力系統繼電保護及安全自動裝置質量監督治理規定”中，強調投入運行的繼電保護裝置和繼電器必須是經過正式鑒定，且經過試運行考驗的性能優良的設備。二次施工圖必須向運行部門交底，運行部門在工程驗收時可行使安全否決權，在工程啟動投運時應嚴格把關，消除繼電保護不正確動作的隱患。只有基建、設計、制造、運行部門共同協作，才能做到基建工程一次、二次設備保質保量同步投產，不問題，為電網安全運行打下良好的基礎。

第四、繼電保護裝置的配置和選型

合理配置電網保護，選用質量可靠、性能優良、技術先進的保護裝置是保證繼電保護正確動作的前提條件。繼電保護裝置選型原則是根據1996年3月深圳全國電網運行工作會議精神，依靠技術進步提高繼電保護運行水平，選用質量可靠、性能優良、技術先進的保護裝置，并十分重視保護裝置硬件、軟件的規范化。通過對制造部門的調研，結合具體情況，新建工程項目原則上采用微機保護，并提出具體的配置方案。

第五、繼電保護裝置的更新改造

電網中不符合“四統一”技術要求的老、舊保護是繼電保護不正確動作和電網事故的隱患，必須更新改造。更新改造費用可采用在基建工程配套中列項與固定資產改造專門列項相結合的方法來解決。更新對象主要是220kV電子管高頻保護、整流型保護、晶體管（“A”、“B”、“C”）型保護、220kV母線及有穩定要求的110kV母線的相位比較式母差保護、發電機變壓器元件保護、重要廠站的光線式錄波器。并應推廣使用高精度時間繼電器、集成電路電流、電壓繼電器、不接地系統小電流選線裝置和直流電源選線裝置等。

第六、消除繼電保護裝置的隱患缺陷

根據電網結構的變化，必須及時做好繼電保護整定計算工作，及時調整系統保護定值，以適應不斷變化的電網。電網調度所及省內各發電廠、供電局（電業局）、電力公司都編寫了繼電保護整定規程和運行說明，多年來沒有發生誤整定事故。對繼電保護設備的缺陷和異常情況應及時處理，保證運行設備始終處于正常狀態。對于在運行中發現的帶有普遍性的缺陷和隱患，制定反措并執行。

第七、加強對繼電保護工作的安全檢查

繼電保護是安全大檢查的重點，針對電網運行的特點，夏季安全大檢查的重點是查系統繼電保護整定原則是否符合部頒整定規程。冬季安全大檢查的重點是查防雪災、防霧閃、防火災。非凡要強調電網的主要聯絡線高頻保護和母線差動保護的投運率。在重大政治活動期間做好事故預想，確保安全用電。

第八、提高繼電保護專業人員的素質

造就一支具有高度責任感、敬業精神、較高技術水平的繼電保護專業隊伍，這是現代化大電網運行治理的需要。在技術培訓方面應采用“缺什么補什么，學以致用，立足于現場培訓”的原則，因地制宜開辦多樣化的培訓班。

第九、建立繼電保護技術監督體系和實行現代化治理

根據繼電保護專業的特點，健全和完善保護裝置運行治理的規章制度是十分必要的。繼電保護設備臺賬、運行維護、事故分析、定期校驗、缺陷處理、反措執行情況等檔案應逐步采用計算機治理。為使繼電保護工作納入規范化、正常化、科學化軌道，建立、健全繼電保護技術監督體系是十分必要的。

第十、實行獎懲制度

跟蹤檢查、嚴格考核、實行獎懲，能促進繼電保護工作的開展。供電公司及相關單位在治理中加強對繼電保護工作的獎懲力度，設立了年度繼電保護專業勞動競賽獎等多項獎，在年度繼電保護專業會議上公布獲獎單位并進行獎勵。同時各單位也制定本單位的獎勵辦法并進行獎勵，從而增強繼電保護人員的榮譽感和責任心。
