微機繼電保護測試儀（實力大廠）

時間：2023-04-20

中試控股技術研究院魯工為您講解：微機繼電保護測試儀（實力大廠）

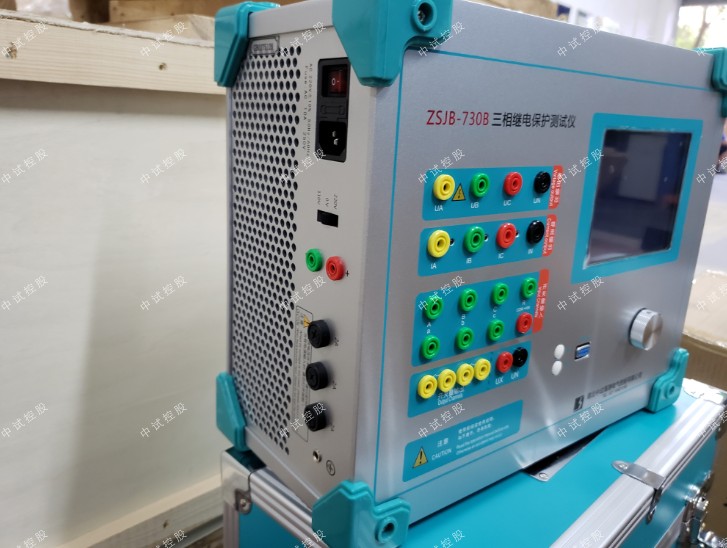

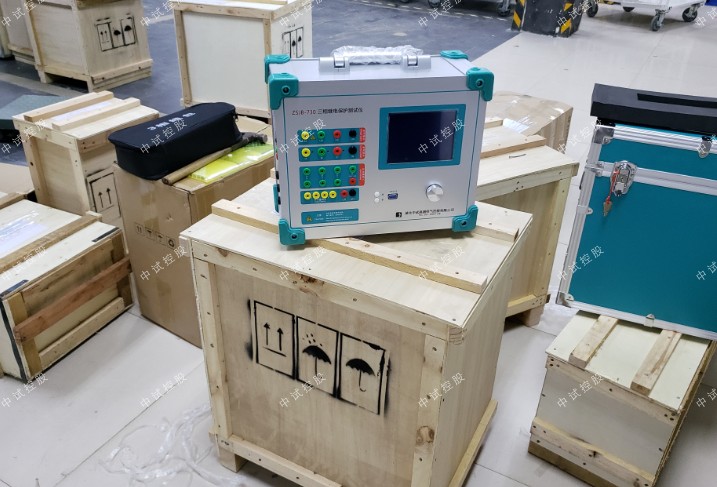

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

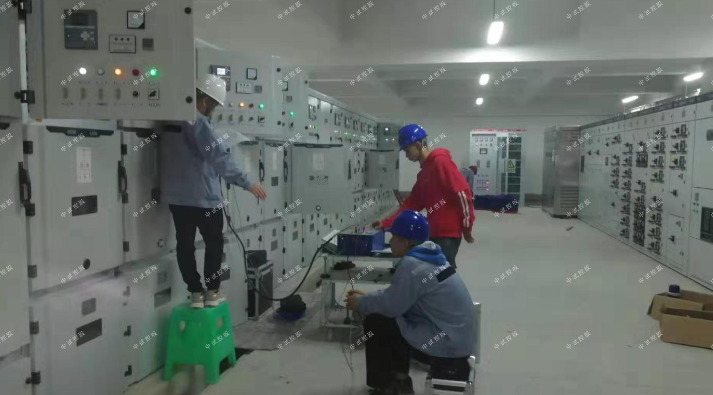

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

參數
交流電流輸出
相電流輸出 0～40A 輸出精度：＜0.1級
三相并聯電流輸出 0～120A
交流電壓輸出
相電壓輸出 0～120V 輸出精度：＜0.1級
線電壓輸出 0～240V

裝置硬件組成
? 控制數字信號處理器微機
本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
? D/A轉換和低通濾波
采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
? 電壓、電流放大器
各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
? 開入、開出量
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
? 液晶顯示及旋轉鼠標操作
裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。
? 專用直流電源輸出
裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

中試控股詳細介紹瓦斯繼電器收集氣體判別故障

瓦斯繼電器動作后，如果不能明確判別是不是變壓器內部故障所致，就應立即收集瓦斯繼電器內聚積的氣體，通過鑒別氣體的性質，做進一步判別。

一般將專用玻璃瓶倒置，使瓶口靠近瓦斯繼電器的放氣閥來收集氣體。如果收集到的氣體無色無味，且不能點燃，說明瓦斯繼電器動作是油內排出空氣所致。如果收集到的氣體為黃色，且不易點燃，說明變壓器的木質部分出現了故障；如果所收集的氣體為淡黃色并帶強烈臭味，又可燃燒，則表明是紙質部分故障；如果氣體為灰色或黑色易燃氣體，則為絕緣油故障。

判別氣體是否可燃時，對室外變壓器可直接打開瓦斯繼電器的放氣閥，點燃從放氣閥排出的氣體，若為可燃氣體，沿氣流方向將看到明亮的火焰。試驗時應注意，為了確保安全，在油開始外溢前必須及時關閉放氣閥。

從室內變壓器收集的氣體，應置于安全地點進行點燃試驗。判別氣體有顏色時動作必須迅速，否則顏色很快就會消失，從而得不到正確結果。

4 輕、重瓦斯保護動作的原因

⑴ 輕瓦斯保護動作的原因。變壓器的輕瓦斯保護動作，一般作用于信號，以表示變壓器運行異常，其原因主要是在變壓器的加油、濾油、換油或換硅膠過程中有空氣進入油箱。由于溫度下降或漏油，油面降低。油箱的輕微故障，產生少量氣體。輕瓦斯回路發生接地、絕緣損壞等故障處理的原則是停止音響信號。檢查變壓器的溫度、音響、油面及電壓、電流指示情況。通過第一項檢查，如未發現異常，應收集繼電器頂部氣體進行故障判別。如果收集的氣體為空氣，值班人員將繼電器內的氣體排出，變壓器可繼續運行；如果為可燃氣體，且動作頻繁，則應先匯報領導，按命令處理。如果無氣體，變壓器也無異常，則可能是二次回路存在故障，值班人員應將重瓦斯由掉閘改投信號，并將情況報告有關負責人，待命處理。

⑵ 重瓦斯保護動作的原因。變壓器的重瓦斯保護動作掉閘的原因是變壓器內部發生嚴重故障，回路有故障，近區穿越性短路故障。

處理的原則是對變壓器上層油溫、外部特征、防爆噴油和各側開關掉閘情況、停電范圍等進行檢查，如有備用變壓器，應立即投入，并報告有關領導。收集氣體判別故障：如果是內部故障，則不得試送電，應按規定拉開各側開關，并采取安全措施，等待搶修。如果氣體不可燃，而且表計無擺動，則可考慮試送電。如果瓦斯繼電器內無氣體，外部也無異常，則可能是瓦斯繼電器二次回路存在故障，但在未證實變壓器良好以前，不得試送電。
