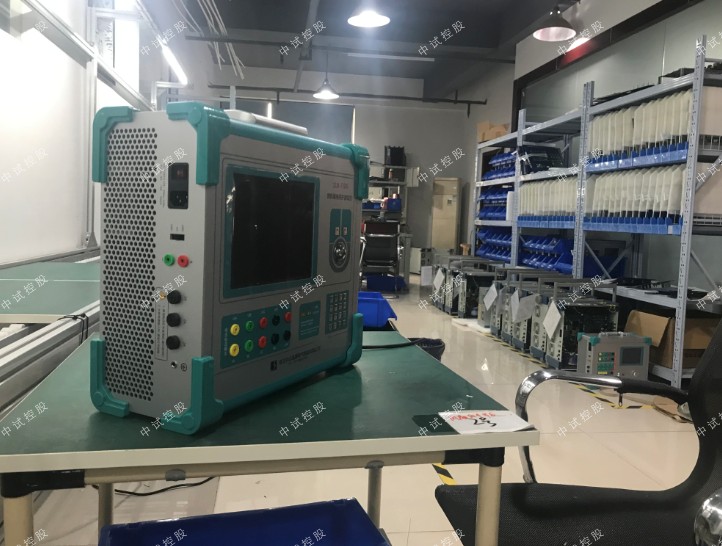

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

產品特點
12通道同時輸出，閉環回采錄波監視
內置高性能工控機，10.4”超大屏幕
DSP+FPGA平臺
內置便攜式錄波儀，對現場實時信號錄波
錄波波形實時顯示、分析、存儲
全新測試軟件
雙操作模式
新型高保真線性功放，輸出精度高
電流電壓輸出波形可視化
模塊式組合部件結構
EMC性能佳，可靠性強
技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA
◆繼電保護測試儀測試軟件功能
配置了功能強大的測試軟件，能方便地完成所有測試項目，測試功能包括：
1、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。
2、差動試驗：測試比例制動、諧波制動、直流助磁、速斷等原理構成的差動保護。
3、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。
4、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。
5、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。
6、程控電源：電源發生器、諧波發生器、三角波、方波發生器。
7、自動裝置與表計：同期裝置、毫秒計、功率表。
66-A/B/C/D的電源發生器和多態模擬程序支持六相電流和六相電壓輸出，差動保護程序支持六相電流輸出，還增加了備自投（六相電壓）程序。
64-A/B/C/D的電源發生器、多態模擬和差動保護程序支持六相電流輸出。

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

主要對變壓器中的變頻串聯諧振的工作原理進行介紹，根據變壓器交流耐壓試驗中的異常原因進行分析，以變壓器受潮為例，對固體的擊穿原理進行探討，并給出合理的解決意見。

通過對變壓器進行交流耐壓試驗，中試控股能夠及時的發現變壓器制造過程中其制作材料中所存在的問題，還能夠驗證變壓器是否由于長時間的放置或者運輸、安裝不當等原因而使得其絕緣性能降低，所以說在變壓器的正常使用之前對其進行交流耐壓試驗是非常重要的。

1關于變壓器交流耐壓試驗

1.1變壓器的參數指標

變壓器型號為SFSZ10—240000/220，此變壓器的額定電壓為（220±10×1.3%）kV，變壓器的聯結組別為Ynyn0D11，以上是該變壓器的具體參數。在此變壓器的出廠試驗中對此變壓器的對地交流顯示其在高壓側中性點耐壓達到220kV，中壓測中性點的耐壓值為150kV，低壓繞組的耐壓值為90kV，在出廠試驗的中耐壓時間均保持為2min。

1.2變壓器交流耐壓試驗的原理

在對變壓器進行交流耐壓試驗的過程中，測試使用的電壓等級較大，過去所使用的工頻定額交流耐壓不符合變壓器交流耐壓試驗的相關條件，所以在試驗中主要通過變頻諧振的有關方法實現對電壓的補償，由此而降低了在對變壓器的交流耐壓試驗中對于電源的需求。

根據電路原理中的相關知識我們可以知道，在對變壓器的交流耐壓試驗時發生串聯的過程中，能夠使得試驗過程將電源容量的需求降到低，也能夠使得勵磁變壓器的輸出電壓能夠被下降到小的程度。

對變壓器進行交流耐壓試驗的過程中主要采用的就是變頻串聯諧振這一裝置，變壓器交流耐壓試驗所使用的電流為220V的交流電源，在變頻串聯裝置中共有6塊額定電壓為38KV的電抗器，每節電抗器的額定容量均為40KVA，并且將試驗所使用的變頻裝置與對變壓器進行交流耐壓試驗的控制臺整合為一個整體，并且在變頻串聯裝置中設有過流保護裝置；在變壓器的交流耐壓試驗中使用的勵磁變壓器為YDC—10KVA，通過電容分段器對勵磁變壓器的電壓進行測量。根據我國電力行業的有關規定，對變壓器交流耐壓試驗中變壓器的耐壓值應能夠達到變壓器出廠耐壓值的80%以上，要求變壓器的頻率為（55±10）HZ，試驗時間通常保持在2min。在對變壓器進行交流耐壓試驗的過程中要保證對變壓器的電壓保護值不小于試驗值的1.1倍。

1.3變壓器交流耐壓試驗的過程

在對變壓器進行交流耐壓試驗之前要保證變壓器完成放氣操作，并保證變壓器的鐵芯、夾件的接地已經完成；（1）試驗過程中*步操作就是要對變壓器的低壓繞組進行交流耐壓的相關試驗，如果在試驗中所測得的數據與理論值相符，而且試驗的過程中變壓器的絕緣電阻不小于5000MΩ，則表示變壓器的低壓繞組符合要求。（2）對變壓器的中壓繞組進行相關的交流耐壓試驗，此時要將變壓器的測試電壓上升為110kV，如果在切斷電源將變壓器的下降為0的過程中沒有出現跳閘以及異常放電的情況，就要再次對變壓器進行交流耐壓試驗，將試驗電壓緩慢的提高為20kV，此時若勵磁電流的增加異常迅速，之后對變壓器進行絕緣電阻的測試發現其電阻為30MΩ，但是在此項試驗之前變壓器的絕緣電阻值為4000MΩ。（3）對變壓器進行高壓繞組的交流耐壓的相關試驗，發現試驗結果為正常。通過對變壓器的三次測試發現，變壓器的中壓側的繞組絕緣存在問題。

2變壓器中壓側繞組絕緣問題原因分析

外絕緣、主絕緣以及繞組的對地支撐部分是組成變壓器中壓繞組絕緣的核心部件。中試控股在變壓器的氣體絕緣擊穿中其能夠實現自我恢復，而且這類的擊穿電壓通常都是比較穩定的，一般不會有電壓值驟降的狀況出現，但是在變壓器的固體絕緣設備被擊穿的情況下，變壓器自身的絕緣性能就會喪失，不能夠進行自我修復，所以說在對變壓器的中壓繞組的檢測中要充分考慮固體絕緣中存在的問題。為了能夠找出變壓器絕緣異常的根本原因，在對變壓器進行交流耐壓試驗之后再對其進行其它的試驗，在對變壓器的絕緣電阻進行測量的過程中其絕緣電阻值測試結果為30MΩ，對變壓器套管等部位的絕緣阻值測量結果均在2000MΩ以上，所以說該變壓器絕緣電阻不是由于套管擊穿產生的，通過測量對鐵芯以及夾件對地的絕緣電阻進行測量結果也均顯示正常；在對變壓器進行耐壓試驗之后對其泄漏電流進行測量，發現在變壓器電壓為4kV的時候變壓器直流泄露值為400μA，繼續加大電壓為6kV后發現變壓器的泄露電流為1200μA，之后變壓器出現了跳閘的現象；在變壓器進行耐壓試驗的過程中測試電壓為40kV，而變壓器的泄露電流值經測量顯示為20μA，所以變壓器中壓側繞組絕緣的問題主要是由固體絕緣被擊穿所引起的。

在對變壓器的中壓繞組絕緣功能的失效的原因調查中發現，主要是由于其中的固體絕緣以及套管的壓板問題所引起的，由此可以判斷在該變壓器的中套管的引出線層壓板被擊穿而使得變壓器的中壓繞組絕緣功能喪失。通過變壓器生產廠家的檢測發現，變壓器中的套管引線的層壓板存在問題，經過對層壓板的的分別測試之后發現變壓器中壓繞組絕緣失效的主要原因就是層壓板的絕緣性能喪失所引起的，通過對層壓板的觀察發現其有受潮現象，由此而導致層壓板的導電能力加強，進而出現放電，層壓板被擊穿的現象。

在對變壓器的層壓板完成更換工作之后，再對變壓器進行絕緣試驗，試驗結果顯示變壓器的中壓繞組的電阻值為6000MΩ，由此確定更換成功。之后再對變壓器進行抽真空、注油等相關操作，在對變壓器進行48h的放置之后，經檢測顯示變壓器的油化試驗符合行業標準，此時再次對變壓器的中壓側進行化指數和交流耐壓的相關試驗，變壓器的化指數達標，耐壓試驗泄露直流電流為5μA，此時該變壓器的問題已經全部排除。變壓器在經過驗收檢查合格之后，開始正常運行使用，該變壓器通過全面的交流耐壓試驗檢查發現一切正常，所以說此變壓器的問題根源就是變壓器中套管引線層壓板的質量不達標而導致變壓器出現測試結果異常。
