中試控股技術研究院魯工為您講解：多功能綜保儀（中試大廠）

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA
繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全

如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。

繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。
微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。

三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。

1、主要特點

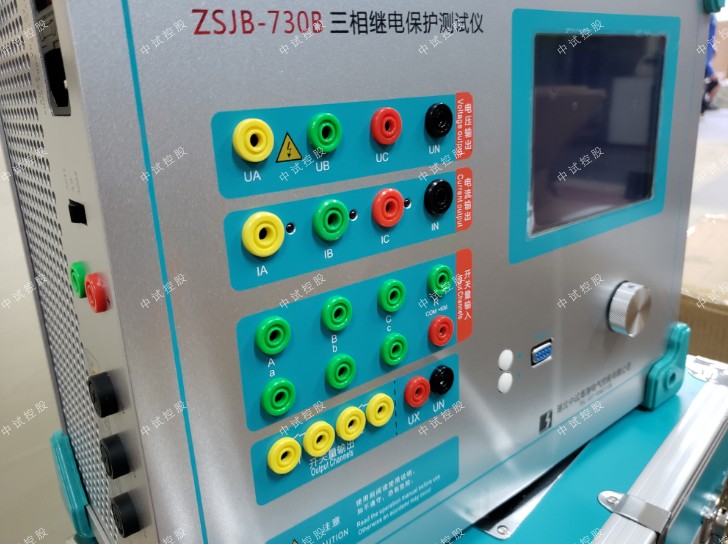

? 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
? 單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
? 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
? 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
? 大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
? 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
? 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

中試控股技術博士為您解答：什么叫電流速斷保護?它有什么特點?
   答：按躲過被保護元件外部短路時流過本保護的大短路電流進行整定，以保證它有選擇性地動作的無時限電流保護，稱為電流速斷保護。它的特點是：接線簡單，切除故障快，但不能保護線路全長。保護范圍受系統運行方式變化的影響較大。


 中試控股技術博士為您解答：繼電保護技術在電力系統中的運用作了相關探析,描述了繼電保護技術在電力系統中的運用特性,旨在從繼電技術的發展及其運用對提高電力系統的質量、減少電力損耗等方面來闡述其重要作用?，F行的繼電保護技術主要是微機繼電保護系統,其速動性能、穩定性能和安全性能等都優于傳統的保護技術。智能操作箱是輕型試驗變壓器的專用配套設備。該智能操作箱采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。


繼電保護技術的發展是電力安全發展趨勢的一種必然選擇,也是企業在供電過程中不可缺少的一種重要應用工程。該技術的運用必將隨著電力的不斷發展而提升。在現代化的電力需求中,家電設備增多、企業用電機器增多、發電機容量增大等多種客觀方面的原因使得電力系統中正常工作電流和短路電流都不斷增大。這就需要一種既能夠保護機器正常運轉,又能夠對短路等用電現象提出及時警報的技術。中試控股技術博士為您解答：無疑,繼電保護技術便應運而生。本世紀初隨著電力系統的發展,繼電器才開始廣泛應用于電力系統的保護。本文試就繼電技術的發展運用作探析。
一、繼電保護技術的理解
繼電保護技術是指在正常用電的過程中,能夠對電路故障進行及時的警報,并能夠有效地防止事故發生的一項技術,其核心是繼電保護的裝置。繼電保護的裝置隨著現代電力的發展變化也由原先的機電整流式向集成微機處理式過渡。尤其是近三十年以來,將計算機運用技術融入繼電保護裝置,使得微機繼電保護技術得到了長足的發展,也使得保護的性能得到進一步的增強。
繼電保護技術的主要特點是:(1)自主化運行率提高,計算機的數據處理技術能夠使得繼電設備具有很強的記憶功能,加之自動控制等技術的綜合運用,使得繼電保護能更好地實現故障分量保護,提高運行的正確率;(2)兼容性輔助功能強,繼電保護技術在保護裝置的制造上采用了比較通用兼容的做法,便于統一標準,并且裝置體積小,減少了盤位數量,在此基礎上,還可以擴充其它輔助功能;(3)操作性監控管理好,該技術主要表現在一些核心部件不受外在化境的影響,能夠產生一定的使用功效。與此同時,該保護技術能夠通過計算機信息系統,具有一定的可監控性能,大大降低了成本。

二、繼電保護技術的在電力系統中的運用特性
(一)繼電保護技術的智能化運用特性增強
現代化的電力管理越來越體現了智能化的控制管理模式,具有一定的人工智能化的特征。這些特征,一方面使得電力系統在管理上減少了不必要的資源浪費;另一方面為其他各項技術的運用提供了廣闊的技術空間。正是在這樣的技術背景下,繼電保護技術出現了一定的人工智能化,使得保護裝置在設計上更具有合理性和科學性。
這些智能化的信息特征使得繼電保護技術在發展的過程中逐漸地進入了自動化的發展進程。目前,在我國主要大城市供電公司的繼電保護設備中已采用了模擬人工神經網絡(ANN)來進行對用電的保護。因此,進一步推進了繼電保護技術智能化的發展前景。據現有的資料介紹,在輸電過程中出現的短路現象一般有幾十種,如果出現這樣的情況用人工進行排除,至少需要12小時以上。但若是采用上述的神經網絡繼電保護方法,可通過采集的數據樣本對發生故障進行檢測,從而能在半小時之內得出故障出現的原因,大大縮短了維修時間。這些人工智能方法通過計算機輔助體統的幫助運用,可使得電力運輸效率大大加強。
(二)繼電保護技術的網絡化更新發展顯著
繼電技術的運用離不開計算機網絡的支持。這種網絡化的技術,不僅給繼電技術提供了可操作檢查的直觀空間范圍,也給其發展更新提供了更為廣泛的動力支持和保障。這也正是繼電技術開放性發展的必然要求。繼電保護的主要功能在于保護電力系統的安全穩定,而這種保護離不開計算機網絡的數據模擬生成系統,需要依據計算機通過數據采集和分析來檢測故障存在的原因,進而發出警報。
這些網絡化的發展,一方面,能夠通過數據的的采集和模擬生成,綜合分析可能出現的各種故障;另一方面,在顯示故障的同時,能夠準確地反映出故障的緣由、位置的情況,便于工作人員能夠采取有效的解決策略。例如,現在的各種環保節能發電廠就是采用了該種裝置,通過總調度室計算機監控,不僅能夠知曉現有線路的運行前那個框,還能夠對各條線路出現的短路等現象作出判斷,以便維護人員能夠進行及時正常地維修。
        (三)繼電保護技術的自適應性發展迅猛
繼電保護技術的自適應性也是值得關注的方面。我們知道自適應控制技術在繼電保護中的應用具有如下的作用:(1)使得繼電保護更具有一種適應性,能夠適應多種故障的檢測;(2)有效延長保護時間,能夠使得電氣設備產生更長的使用壽命;(3)能夠提高經濟效率,即這種保護能夠針對用電過程中出現的問題進行排除,不僅減少了人工操作的麻煩,還能夠節省成本。
當前電力系統在發展過程中出現的各種問題,除了需要一定的人工操作之外,采用繼電保護技術的自適應性技術,一方面,能夠真正發揮繼電保護的“保護”功能,使得人們的生產生活得以順利地開展,滿足人們的發展需要;另一方面,能夠使得這種適應性能面對各種形勢的變化發展,大限度地提高電力設備的使用壽命,以減少故障的發生。這種適應性應該離不開計算機網絡環境的支持。因此,就更具有廣泛的適應性能。
三、繼電保護技術的發展前景
(一)電子數據主動化的特性顯著
隨著計算機數據自動化的發展,繼電保護技術的現代化發展也必然得到充分的體現,即電子數據主動化性能必將得到顯現。
(二)繼電保護功能將進一步拓寬
在計算機輔助設計功能的幫助下,繼電技術的功能性必將得到進一步的增強,可根據故障的顯性進行適當的控制運用。
(三)繼電保護技術的運用方便靈活
在該項技術的指引下,使得電力線路維護調試也更方便。在運行過程中,操作者可根據電流值,可進行適當調整。
綜上所述,繼電保護技術在電力系統網絡化的發展趨勢中,定會綜合各種學科的發展,必將步入更為廣闊的發展空間,由數字時代跨入信息化時代,增強電力發展的安全性。
