中試控股技術研究院魯工為您講解：介損電橋多通道測量裝置

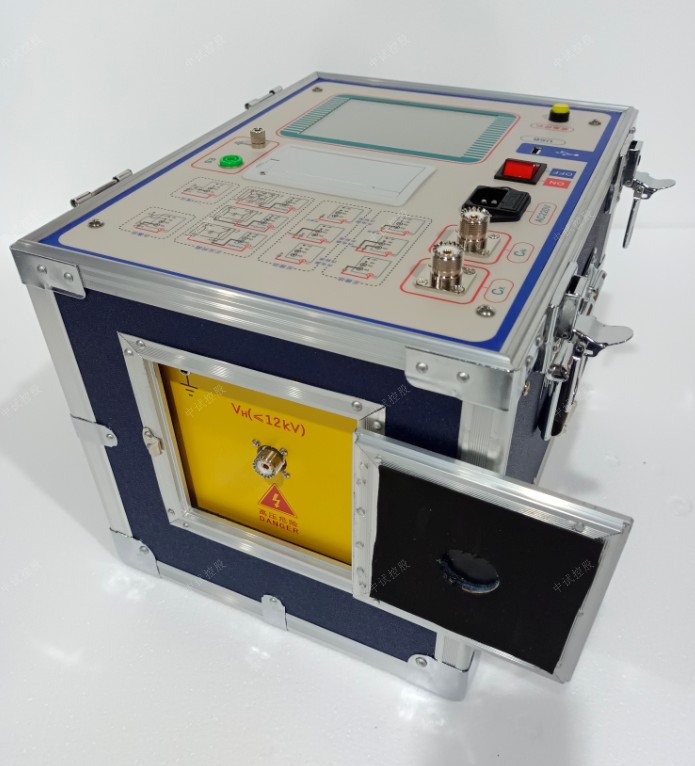

ZSDX-8000高壓介質損耗測試裝置(CVT變比）

操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。

參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT變比）：ZSDX-8000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化
結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用
于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

技術參數
1 使用條件 -15℃∽40℃ RH＜80%
2 抗干擾原理 變頻法
3 電    源 AC 220V±10% 允許發電機
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8 測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9 LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10 CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11 外型尺寸（主機 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存儲器大小 200 組 支持U盤數據存儲
13 重量（主機） 22.75Kg
重量（附件箱） 5.25Kg
參考接線
1、正接法
(1)、內高壓—內標準—正接法（常規接線）
(2)、外高壓—內標準—正接法（外接高壓輸入小于12kV）
(3)、內高壓—外標準—正接法（必須設置外接標準容量）
(4)、外高壓—外標準—正接法（必須設置外標準容量）
2、反接法
(1)、內高壓—內標準—反接法（常規接線）
(2)、外高壓—內標準—反接法（外接高壓輸入小于12kV
(3)、內高壓—外標準—反接法（必須設置外標準容量）
(4)、外高壓—外標準—反接法（必須設置外標準容量）
3、CVT測試
(1)、CVT分別測試（普通測試）
(2)、CVT同時測試（一次完成測試）
(3)、不拆高壓引線測試CVT電容值和介損測量模式：CVT自激法。電壓≤2kV
(4)、反接屏蔽法測量CVT上端C0的電容值和介損測量模式：反接法。電壓≤2kV
4、CVT變比測試
5、正反同測
(1)、兩繞組變壓器CHG+CHL測試接線

(2)、兩繞組變壓器CLG+CLH測試接線

(3)、三繞組變壓器CHG+CHL測試接線（高壓線屏蔽接T繞組）

(4)、三繞組變壓器CLG+CLT測試接線（高壓線屏蔽接HV繞組）

(5)、三繞組變壓器CTG+CHT測試接線（高壓線屏蔽接LV繞組）
?正接法
   1.HV用紅色高壓線連試品高壓
   2.Cx用黑色測試線連試品低壓
   3.黑色測試線的屏蔽層連試品E
?反接法
   1.試品高壓接地
   2. HV用紅色高壓線連試品低壓
   3.紅色高壓線的屏蔽層連試品E
   4.Cx懸空
   5.桶體已為高壓注意絕緣

中試控股電力講解測量介質損耗角正切值tg 有何意義？

介質損耗角正切值又稱介質損耗因數或簡稱介損。測量介質損耗因數是一項靈敏度很高的試驗項目，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。例如：某臺變壓器的套管，正常tg 值為0.5％，而當受潮后tg 值為3.5％，兩個數據相差7倍；

而用測量絕緣電阻檢測，受潮前后的數值相差不大。由于測量介質損耗因數對反映上述缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。中試控股電力講解變壓器、發電機、斷路器等電氣設備的介損測試《規程》都作了規定。

U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據
不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值
自激電源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自動雙變頻

介質損耗角正切值又稱介質損耗因數或簡稱介損。測量介質損耗因數是一項靈敏度很高的試驗項目，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。例如：某臺變壓器的套管，正常tg 值為0.5％，而當受潮后tg 值為3.5％，兩個數據相差7倍；而用測量絕緣電阻檢測，受潮前后的數值相差不大。

由于測量介質損耗因數對反映上述缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。中試控股電力講解變壓器、發電機、斷路器等電氣設備的介損測試《規程》都作了規定。

二．當前國內介損測試儀的現狀及技術難點？

介損測試儀的技術發展很快，以前在電力系統廣泛使用的QS1西林電橋正被智能型的介損測試儀取代，新一代的介損測試儀均內置升壓設備和標準電容，并且具有操作簡單、數據準確、試驗結果讀取方便等特征。雖然目前介損測試技術發展很快，但與國際水平相比，在很多方面仍有很大差距，差距主要表現在以下幾個方面：

（1）抗干擾能力

由于介質損耗測試是一個靈敏度很高的項目，因此測試數據也極易受到外界電場的干擾，目前介損測試儀采取的抗干擾方法主要有：倒相法、移相法、異頻法等。雖然這些方法能在一定程度下解決干擾的問題，但當外界干擾很強的情況下，仍會產生較大的偏差。

（2）反接法的測試精度問題
