高壓介質損耗LCR測量裝置
時間：2023-04-24
中試控股技術研究院魯工為您講解：高壓介質損耗LCR測量裝置

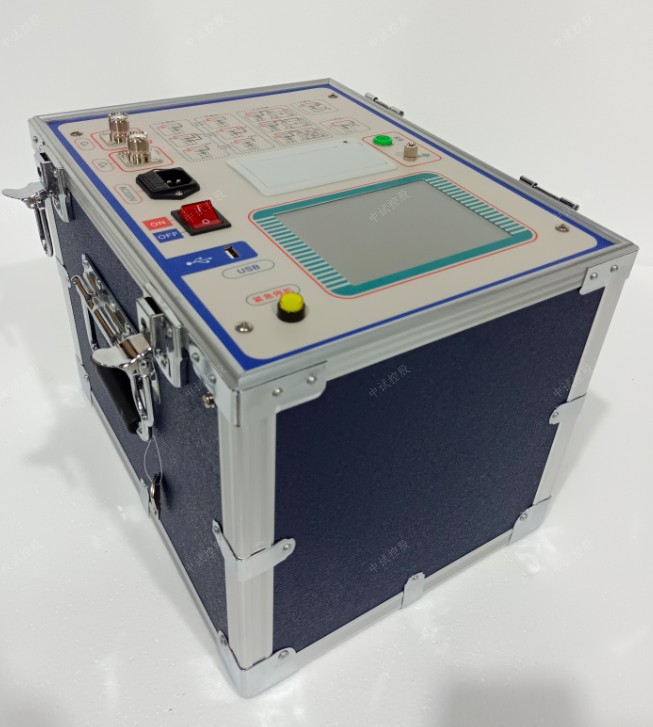

ZSDX-8000高壓介質損耗測試裝置(CVT變比）
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
參考標準：DL/T 962-2005，DL/T 474.3-2018
高壓介質損耗測試裝置(CVT變比）：ZSDX-8000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化
工作原理
技術參數
經常需要對電力變壓器、互感器、電容器、氧化鋅避雷器等高壓電力設備的介質損耗參數進行測試，因此需要用到介質損耗測試儀，很多人在工作中對該儀器不是特別了解，那么本文就來給大家簡單介紹介質損耗測試儀的結構是怎么樣的。
測量電路：傅里葉變換、復雜運算等全運算和量程切換、變頻電源控制等。
控制面板：打印機，鍵盤，顯示器和通訊繼電器。
變頻電源：采用SPWM開關電路產生大功率正弦穩壓輸出。
升壓變壓器：將變頻電源輸出提升到測量電壓，最大無功輸出2千伏安/1分鐘。
標準電容：內部Cn，測量參考。
CN電流檢測：用于檢測電容器內部標準電流，10μA-1a，輸入電阻＜2_uuu。
CX正極接線電流檢測：僅用于正極接線測量，10％A~1A，輸入電阻＜2％。
Cx反向接線電流檢測：僅用于反向接線測量，10μA~1A，輸入電阻＜2Ω。
反向數字隔離通信：隔離電壓20kV，采用精密MPPM數字調制解調器將反向連接的電流信號發送到低壓側。
中試控股電力講解測量介質損耗角正切值tg 有何意義？
介質損耗角正切值又稱介質損耗因數或簡稱介損。測量介質損耗因數是一項靈敏度很高的試驗項目，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。例如：某臺變壓器的套管，正常tg 值為0.5％，而當受潮后tg 值為3.5％，兩個數據相差7倍；
而用測量絕緣電阻檢測，受潮前后的數值相差不大。由于測量介質損耗因數對反映上述缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。中試控股電力講解變壓器、發電機、斷路器等電氣設備的介損測試《規程》都作了規定。
U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用
于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時
，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參
數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由
被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位
差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證
在外電場干擾下準確測量。
1 使用條件 -15℃∽40℃ RH＜80%
2 抗干擾原理 變頻法
3 電 源 AC 220V±10% 允許發電機
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精 度 2%
最大電流 200mA
容 量 2000VA
5 自激電源 AC 0V∽50V/15A 單 頻 50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ 47.5HZ/52.5HZ
55.0HZ/65.0HZ 57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精 度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8 測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60 nF
5KV Cx ＜ 150 nF
1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9 LCR測量范圍 電感L>20H（2kV） 電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10 CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11 外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存儲器大小 200 組 支持U盤數據存儲
13 重量（主機） 22.75Kg
重量（附件箱） 5.25Kg
儀器的電路圖：
介質損耗測試儀的工作原理其實很簡單，電力工作者只有熟練掌握了該設備的工作原理，才能在使用的過程中游刃有余，起到事半功倍的效果，也能通過該設備，快速查找出電力變壓器、互感器、電容器、避雷器等高壓電力設備的介質損耗值。儀器主要具有如下特點：
附錄D：發電機和移動電源輸出接線
介質損耗測試儀自帶有接地檢測的功能，能判斷用戶是否安全接地，以確保用戶在使用儀器時的操作安全，另外，儀器設置界面有開啟和關閉接
地檢測的功能，默認此功能是開啟的，而且為了確保使用安全，建議使用時不要關閉此功能。
當試驗現場沒有AC220V市電，需要用發電機或者移動電源作為供電電源使用時，因為電源的特殊性，儀器會出現<接地錯誤…>的提示，這時須重
新正確接地。
儀器和發電機或者移動電源，把各自標示需要接地的接到大地接地處，保持良好接地。
1、從標示 AC220V 發電機或者移動電源取電時，把輸出接線端的其中一端接到大地上，一般我們把標示(N)端接地。
2、從標示 AC380V 發電機或者移動電源取電時，把輸出接線端的中性線標示(N)端接到大地上，一根接中性線(N)端，另一根接其中一根相線(L)
端，這樣才是取 AC220V 的電，不能接兩根相線(L)端取電，這樣就是取 AC380V，會導致儀器錯誤使用電源而損壞。
接好電源確認后，儀器就不會出現<接地錯誤…>的提示。
不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值
自激電源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自動雙變頻
f(t)＝a0＋∑n=1∞(ancosnωt＋bnsinnωt) (4-1)
f(t)＝A0＋∑n=1∞Ansin(nωt＋θn) (4-2)
式中，ω為基波角頻。
現只取基波，即只取n＝1的一個項，其中幅值
A1＝√(a12＋b12) (4-3)
各有關電路原理的書籍中均已證明了系數
a1＝2／T∫0Tf(t)cosωtdt (4-4)
其中，T為周期。系數
b1＝2／T∫0Tf(t)sinωtdt (4-5)
θ1＝arctan(a1／b1) (4-6)
對于流過試品的電流i(t)和加在試品上同一個相的電壓u(t)的兩路信號，分別可以通過式(4-4)～(4-6)求得各自的電流及電壓基波幅值I1，U1和基波相位θi和θu。這樣可得介質損失角正切
tanδ≈δ＝π／2－(θi－θu) (4-7)
所測介質的電容為
Cx＝I1cosδ／(U1ω) (4-8)
在理想條件下，根據采樣定理的概念，A/D的采樣率不必取得很高，即可達到足夠的準確度。在此條件下，求系數a1和b1時的數字積分的運算工作量不大。但是電力系統的頻率f允許在一定范圍內變動(我國為50±0.5Hz)，盡管采樣率可以很準確地達到一定值，但真正要實現同步采樣是比較困難的。同步采樣是指被采樣信號的真正周期T等于等間隔采樣周期Ts的整數倍。不能實現同步采樣就會產生非同步采樣誤差。為了解決或減小這一誤差，需在軟件或硬件上另行采取措施，例如采樣方法可采用準同步采樣。
本法的優點是硬件系統比直接測量介質損耗角δ的方法簡單。此外，因只對基波進行運算，故等于對諧波進行了比較理想的數字濾波。
反接法的基本條件
當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時所采用的測量方法，反接發的測量推薦使用ZSJS-6000D全自動抗干擾介質損耗測試儀
反接法使用步驟
第一步：按照說明書要求接好測試線，打開介質損耗測試儀主電源開關，顯示屏幕出現參數的選擇和設置。
第二步：設置參數，將測量方式、連接方式、測量電壓選擇并輸入，測量方式分為工頻和異頻，如果在干擾比較大或者在線運行設備比較多時，采用異頻方式測量，否則采用工頻方式測量，兩者相比，工頻測試速度要比異頻快，異頻采用47.5Hz和52.5Hz兩種頻率測量之后計算50Hz時的介質損耗值。試驗電壓一般選10KV，或者保持默認值即可。
第三步：打開“內高壓允許”開關，按“確認”鍵，儀器開始產生高壓輸出，同時伴有“嘟”的提示音，此時，屏幕顯示“ 正在測量中請等待”。
在經過約40秒后，測量結束，高壓自動切斷，屏幕顯示測量結果，如需打印結果,按“確認”鍵即可打印。
反接法接線方法
當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線接被試設備高壓端，低壓端接地，此時的CX輸入線懸空
注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。
