中試控股技術研究院魯工為您講解：介質損耗測定儀

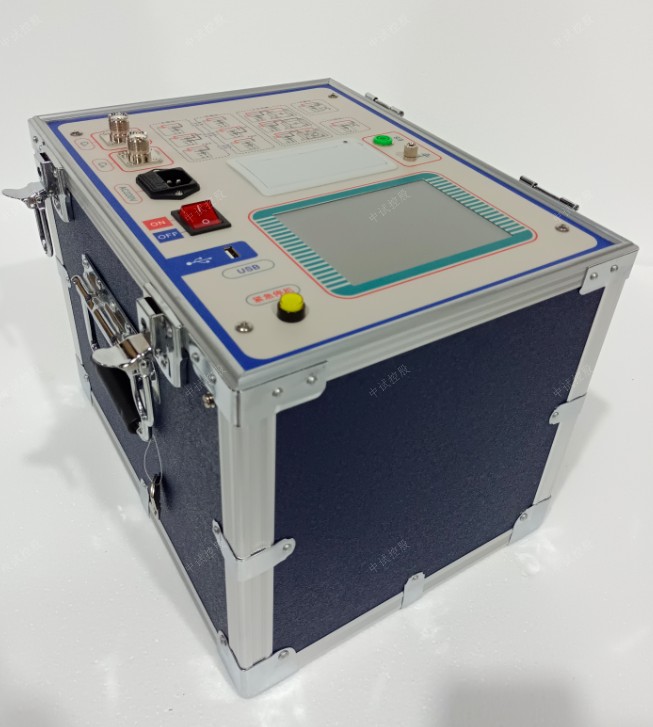

ZSDX-8000高壓介質損耗測試裝置(CVT變比）

操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。

參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT變比）：ZSDX-8000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化
結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用
于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

技術參數
1 使用條件 -15℃∽40℃ RH＜80%
2 抗干擾原理 變頻法
3 電    源 AC 220V±10% 允許發電機
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8 測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9 LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10 CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11 外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存儲器大小 200 組 支持U盤數據存儲
13 重量（主機） 22.75Kg
重量（附件箱） 5.25Kg

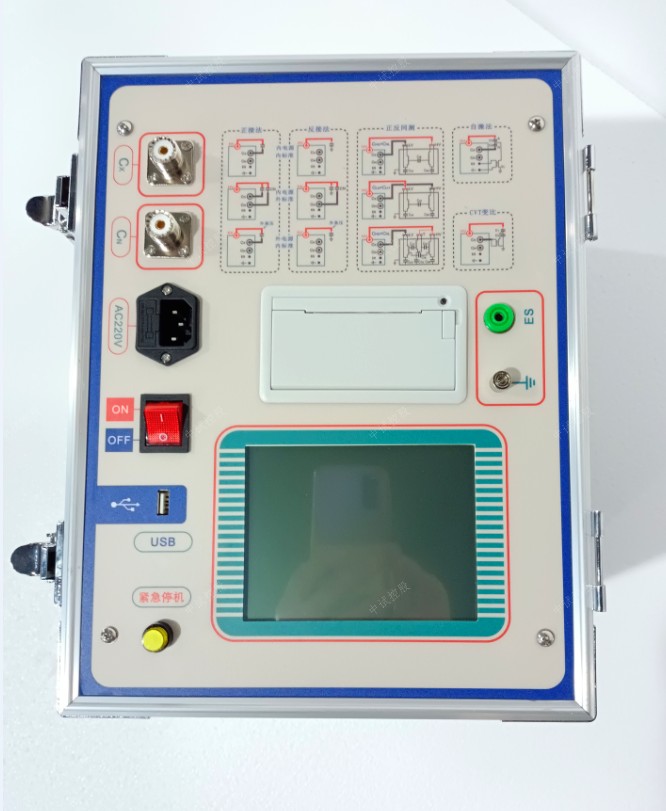

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子
圖 4—2
4.1、緊急停機按鈕及高壓指示燈
安裝位置：如圖4—1—①。
功    能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈
作為高壓輸出指示燈。
4.2、U盤接口
安裝位置：如圖4—1—②。
功    能：可把儀器內部保存的測試數據導入并保存到U盤中。
注    意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。
4.3、總電源開關
安裝位置：如圖4—1—③。
功    能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部
           所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。
4.4、電源輸入插座
安裝位置：如圖4—1—④。
功    能：提供儀器工作電源。(AC 220V±10%)
接線方法：使用標準插座與市電或發電機相連接。
    注    意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。
4.5、標準電容器輸入Cn插座
安裝位置：如圖4—1—⑤。
功    能：外接標準測試信號。
接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容
器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。
4.6、試品低壓輸入Cx插座
安裝位置：如圖4—1—⑥。
功    能：正接法時輸入被試品測試信號。
接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（
如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。
注    意：? 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。
  ? 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。
  ? 測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接，否則可能引起測量結果的數據波動。
? 強干擾下拆除接線時，應在保持電纜接地狀態下斷開連接，以防感應電擊。
4.7、觸摸顯示屏
安裝位置：如圖4—1—⑦。
功    能：全觸摸大屏幕（120mm×90mm）中文菜顯示，每一步操作清晰明了。
注    意：液晶屏應避免長時間陽光暴曬，避免重物擠壓和利器劃傷。
4.8、接地接線柱
安裝位置：如圖4—1—⑧。
功    能：儀器保護接地。
注    意：儀器內部自帶接地保護裝置，測試中應當保證可靠接入地網。否則儀器將自動產生保護鎖死所有測試選項。
4.9、ES自激輸出
    安裝位置：如圖4—1—⑨。
    功    能：自激輸出，儀器內部為自激輸出變壓器的一端（變壓器另一端已接地），自激法測試CVT介損時連接到CVT的自激線圈（da）上，
dn接地，為CVT提供測量所需高壓電源。
注    意： 因低壓輸出電流大，應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好，選擇正、反接法測量時，此輸出關閉。
4.10、打印機
安裝位置：如圖4—1—⑩。
功    能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。
注    意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先扳起打印機旁邊角，打開打印機蓋板
，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，最后合上打印機蓋板。
4.11、接線圖
    安裝位置：如圖4—1—?。
    功    能：描敘測試接線方式的示意圖。
注    意： 要注意接線方式和操作對應的功能，否則容易損壞儀器。
4.12、高壓輸出HV插座
安裝位置：如圖4—2—?，外設保護門。
功    能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。
接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接
法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。
 注    意：? 在啟動測試的過程中此插座帶有高壓有觸電危險，絕對禁止觸碰高壓插座及與之相連的相關設備。
             ? 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起
誤差。
? 測試過程中應保證插座中心紅色高壓線芯線與被試品高            壓端零電阻連接，否則可能引起測量結果的數據波動。
4.13、高壓線屏蔽接地端子
    安裝位置：如圖4—2—?。
    功    能：儀器測試時高壓線抗干擾接地。
注    意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。

中試控股電力講解測量介質損耗角正切值tg 有何意義？

介質損耗角正切值又稱介質損耗因數或簡稱介損。測量介質損耗因數是一項靈敏度很高的試驗項目，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。例如：某臺變壓器的套管，正常tg 值為0.5％，而當受潮后tg 值為3.5％，兩個數據相差7倍；

而用測量絕緣電阻檢測，受潮前后的數值相差不大。由于測量介質損耗因數對反映上述缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。中試控股電力講解變壓器、發電機、斷路器等電氣設備的介損測試《規程》都作了規定。

U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據
不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值
自激電源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自動雙變頻

1搭鉤接觸不良

現場測量使用搭鉤連接試品時，搭鉤務必與試品接觸良好，否則接觸點放電會引起數據嚴重波動！尤其是引流線氧化層太厚，或風吹線擺動，易造成接觸不良。

2接地接觸不良

接地不良會引起儀器保護或數據嚴重波動。應刮凈接地點上的油漆和銹蝕，務必保證0電阻接地！

3直接測量CVT或末端屏蔽法測量電磁式PT

直接測量CVT的下節耦合電容會出現負介損，應改用自激法。

用末端屏蔽法測量電磁式PT時，由于受潮引起“T形網絡干擾”出現負介損，吹干下面三裙瓷套和接線端子盤即可。也可改用常規法或末端加壓法測量。

4空氣濕度過大

空氣濕度大使介損測量值異常增大（或減小甚至為負）且不穩定，必要時可加屏蔽環。因人為加屏蔽環改變了試品電場分布，此法有爭議，可參照有關規程。

5發電機供電

發電機供電時輸入頻率不穩定，可采用定頻50Hz模式工作。

6測試線

由于長期使用，易造成測試線隱性斷路，或芯線和屏蔽短路，或插頭接觸不良，用戶應經常維護測試線；

測試標準電容試品時，應使用全屏蔽插頭連接，以消除附加雜散電容影響，否則不能反映出儀器精度；

自激法測量CVT時，非專用的高壓線應吊起懸空，否則對地附加雜散電容和介損會引起測量誤差。

7工作模式選擇

接好線后請選擇正確的測量工作模式（正、反和CVT），不可選錯。特別是干擾環境下應選用變頻抗干擾模式。

8試驗方法影響

由于介損測量受試驗方法影響較大，應區分是試驗方法誤差還是儀器誤差。出現問題時可首先檢查接線，然后檢查是否為儀器故障。

9儀器故障

用萬用表測量一下測試線是否斷路，或芯線和屏蔽是否短路；輸入電源220V過高或過低；接地是否良好。

用正、反接線測一下標準電容器或已知容量和介損的電容試品，如果結果正確，即可判斷儀器沒有問題；

拔下所有測試導線，進行空試升壓，若不能正常工作，儀器可能有故障。

啟動CVT測量后測量低壓輸出，應出現2~5V電壓，否則儀器有故障。

變壓器的損耗，主要有兩大部分，即變壓器鐵損和變壓器銅損。
變壓器鐵損：主要是指變壓的空載損耗，空載損耗是不變損耗，它主要決定于電壓的變化，當變壓器電壓和頻率不變時，變壓器的空載損耗基本維持不變。

變壓器的銅損：是變壓器的短路損耗，是變壓器繞組有電流流過時發熱損耗的功率。變壓器銅損是可變損耗，它與變壓器的負載率有關，隨著負載的增大，銅質也隨之增大。變壓器的銅、鐵損可通過查閱手冊或根據變壓器的試驗資料得出。變壓器損耗最少的經濟運行點，是在負載率為0.5-0.6時，也就是變壓器鐵損與銅損相等時。可以根據變壓器的經濟運行點，決定是否將變壓器并列運行。一般變壓器的功率損耗可按下式計算：
△P=△P0+（Scp/Sn）*△Psc式中 △P0=變壓器的空載損耗；
△Psc=變壓器的短路損耗；
△P=變壓器的總損耗；
Scp=變壓器的平均容量；
Sn=變壓器的額定容量；
