中試控股技術研究院魯工為您講解：四通道異頻介損自動測量裝置（實力大廠）

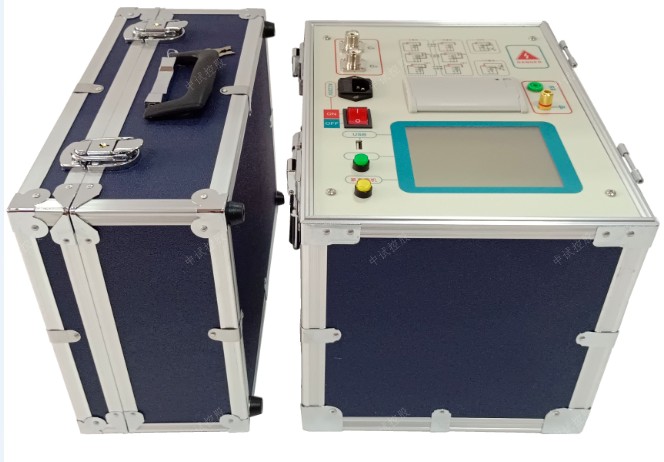

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

儀器主要具有如下特點：
? 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
? 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
? 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
? 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（
大于10kV）介質損耗。
? 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
? CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
? 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
? 多重保護安全可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢
測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
? CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
? LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
? 絕緣電阻測試
儀器集成絕緣電阻測試模塊，可進行極化指數、吸收比以及絕緣電阻的測試。
主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

試驗一般采用變壓器直流電阻測試儀利用電橋法，測量操作。

注意事項：

（1）測量中所使用的儀表或儀器的準確度一般不低于0.5級；

（2）連接用的導線應有足夠的截面，且連接處必須接觸良好；

（3）測量中，為防止感應電動勢損壞儀表，因此，要特別注意操作順序。

測量結果的分析判斷

測量結果的分析判斷主要還是以本次測量電阻值進行相間或線間的相互比較，因為測量時的條件是相同的，避免了不同儀表、人員、溫度等因素的影響，有利于判斷的正確性。串聯諧振試驗變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗。試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適。

串聯諧振試驗變壓器感應耐壓試驗注意：

1、電源電壓從低壓繞組施加，高壓繞組中性點不接地，非試驗相繞組短接接地。

2、若變壓器具有中壓繞組、平衡繞組，注意這些繞組電位不得懸浮。

3、試驗補償電容位于低壓側，分壓器位于高壓側。

4、試驗時試驗系統與被試變壓器之間采用本公司提供的專用接地線連接。

5、發電機工頻耐壓試驗及注意事項.變壓器容量特性測試計算容量的方法有很多種，今天簡單來介紹下這些計算方法。

?

一、按變壓器的效率最高時的負荷率βM來計算容量

當建筑物的計算負荷確定后，配電變壓器的總裝機容量為：

S=Pjs/βb×cosφ2(KVA) (1)

式中Pjs——建筑物的有功計算負荷KW;

cosφ2——補償后的平均功率因數，不小于0.9;

βb——變壓器的負荷率。

因此，變壓器容量確定就在于選定變壓器的負荷率βb。

我們知道，當變壓器的負荷率為：

βb=βM=Po/PKH (2) 時效率最高

式中Po——變壓器的空載損耗;

PKH——變壓器的短路損耗。

然而高層建筑中設備用房多設于地下層，為滿足消防的要求，配電變壓器一般選用干式或環氧樹脂澆注變壓器，表一為國產SGL型電力變壓器最佳負荷率。
