中試控股技術研究院魯工為您講解：110KV介質損耗因數(tanδ)測量儀（源頭大廠）

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

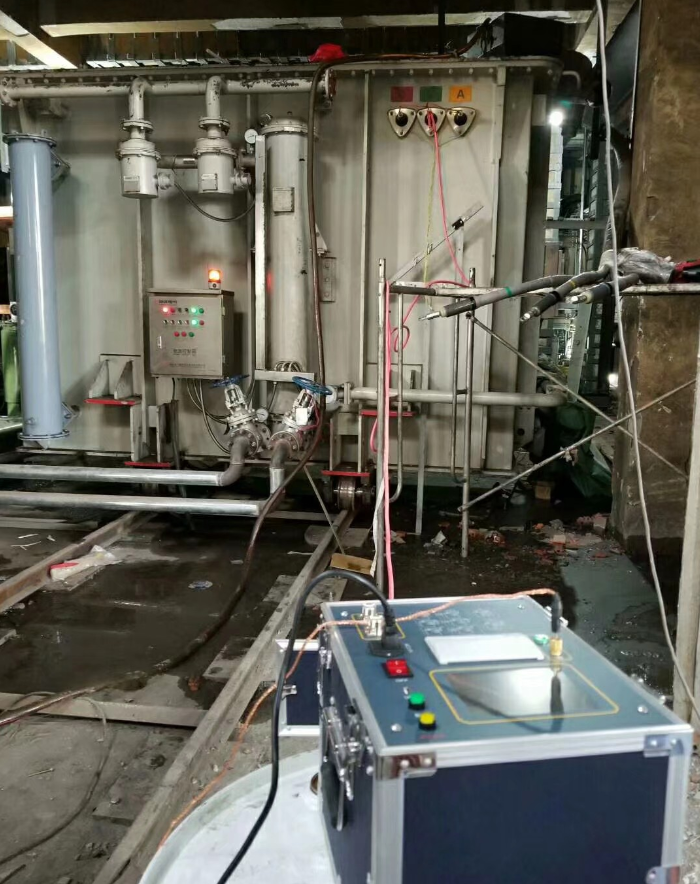

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

CVT變比測試
首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長
按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試
結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
正反同測
首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16）
，長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
LCR測試
此功能用于測試能耐壓的電感、電容、電阻的值。
首先根據相應的接線提示接好儀器外部與被試品之間的連線，按照【正接法(常規接線)】或者【反接法(常規接線)】然后點擊主界面“LCR測試”
選項，進入下一級LCR測試菜單。然后可以點擊“參數設置”進去設置菜單進行詳細的測試參數設置(如圖5—18)。分別點擊每個需要設置的項目
，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本
次修改并返回一般測試界面。長按“啟動測試”開始測量，測試完成后自動顯示測試結果(如圖5—19)。測試結果自動保存，可點擊“打印”按鈕
打印本次測試結果。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

參考接線
1、正接法
(1)、內高壓—內標準—正接法（常規接線）
(2)、外高壓—內標準—正接法（外接高壓輸入小于12kV）
(3)、內高壓—外標準—正接法（50pF≤外接標準容量≤200 pF）
(4)、外高壓—外標準—正接法（50pF≤外接標準容量≤200 pF）
2、反接法
(1)、內高壓—內標準—反接法（常規接線）
(2)、外高壓—內標準—反接法（外接高壓輸入小于12kV）
(3)、內高壓—外標準—反接法（50pF≤外接標準容量≤200 pF）
(4)、外高壓—外標準—反接法（50pF≤外接標準容量≤200 pF）

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

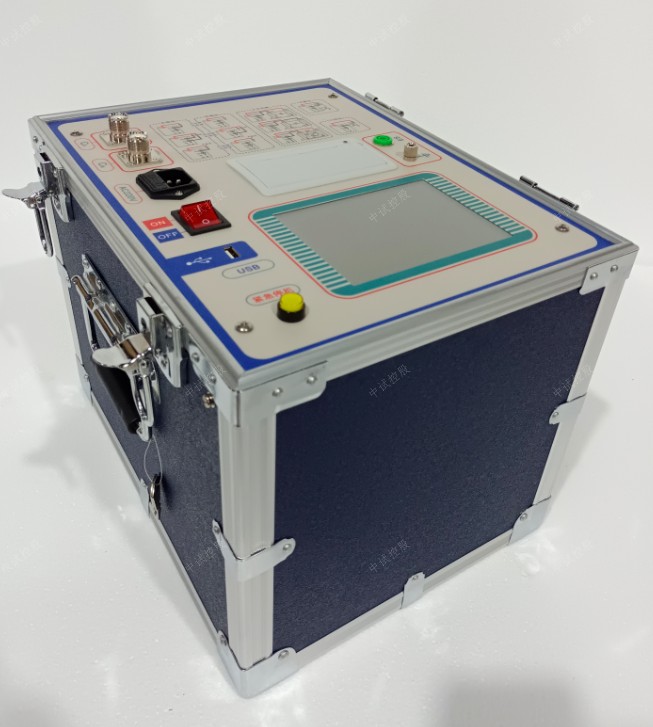

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

變壓器的空載試驗是出廠試驗中其中的一項試驗，那么空載試驗的目的是什么呢？

        首先來了解一下它的試驗方法，在變壓器的任一側繞組施加正弦波額定頻率的額定電壓，其它繞組開路，測量其空載損耗和空載電流，對比測量值是否滿足相關的標準要求。其目的當然是為了驗證變壓器的鐵芯設計和工藝制造是否滿足技術條件和標準，檢查變壓器鐵心是否存在缺陷，比如局部過熱或絕緣不良等。

闡述變壓器的安裝及調試運行的問題

變壓器的安裝調試運行必須遵循施工順序和操作方法,達到現行的國家標準和驗收規范的規定,方可運行生產。本文主要探討變壓器安裝和調試應注意的問題。

安裝前的準備:熟悉圖紙資料,注意圖紙和產品技術資料提出的具體施工要求,確定施工方法且進行技術交底;并準備搬運吊裝和安裝機具及測試器具。

(1)變壓器安裝的位置,應符合設計圖紙的要求;在推入室內時要注意高、低側方向應與變壓器室內的高低壓電氣設備的裝設位置一致,否則變壓器推入室內之后再旋轉方向就比較困難了。

(2)變壓器基礎導軌應水平,軌距與變壓器輪距相吻合。裝有氣體繼電器的變壓器,應使其頂蓋沿氣體繼電器氣流方向有1%～1.5%的升高坡度(制造廠規定不需要安裝坡度者除外)。防止氣泡積聚在變壓器油箱與頂蓋間,只要在油枕側的滾輪下用墊鐵墊高即可。墊鐵高度可由變壓器前后輪中心距離乘以1%～1.5%求得。調整時使用千斤頂。

(3)變壓器就位符合要求后,將滾輪用能拆卸的制動裝置加以固定;不允許用電焊焊死在軌道上

2變壓器送電調試運行

2.1實驗內容

(1)測量線圈連同套管一起的直流電阻。

(2)檢查所有分接頭的變壓比。

(3)檢查三相變壓器的聯結組標號和單相變壓器引出線極性。

(4)測量線圈同套管一起的絕緣電阻。

(5)油箱中絕緣油的試驗。

變壓器的交接試驗應由當地供電部門許可的試驗室進行。變壓器開始帶電起24h后無異常情況,應辦理驗收手續;整理出安裝檢查及試驗過程中的相關記錄資料,包括出廠時隨設備帶來的合格證、說明書、技術文件、試驗報告單等。特別是交接試驗報告單,并經由當地供電部門的認可。

變壓器空載電流的作用

 空載電流是變壓器中的基本參數之一，那么什么是空載電流呢？它有什么作用呢？讓我們繼續來了解一下。

        空載電流是當變壓器一次側施加額定電壓，二次側開路時一次側通過的電流，通常是以其值與額定電流的百分比來進行表示。空載電流的主要作用是建立并維持交變磁場，它是由兩部分組成勵磁分量和鐵損分量。線圈在電路中通交流電的情況下，就會形成一個電場能到磁場能的轉換過程。因此線圈需要從電源索取電場能進行積累和釋放，而這個過程就需要提供無功電流來建立磁場。
