ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

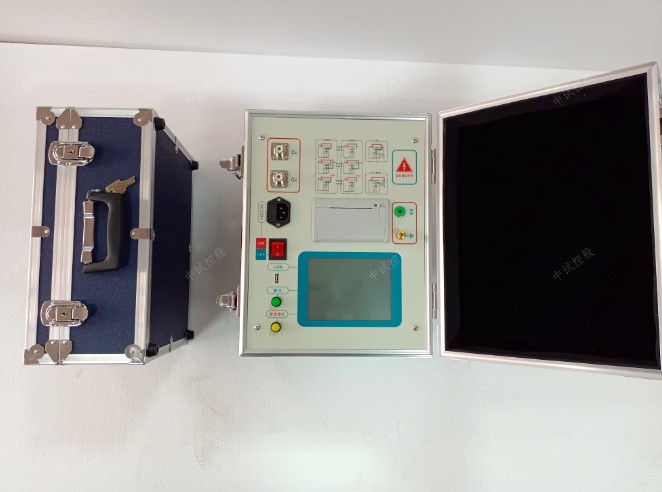

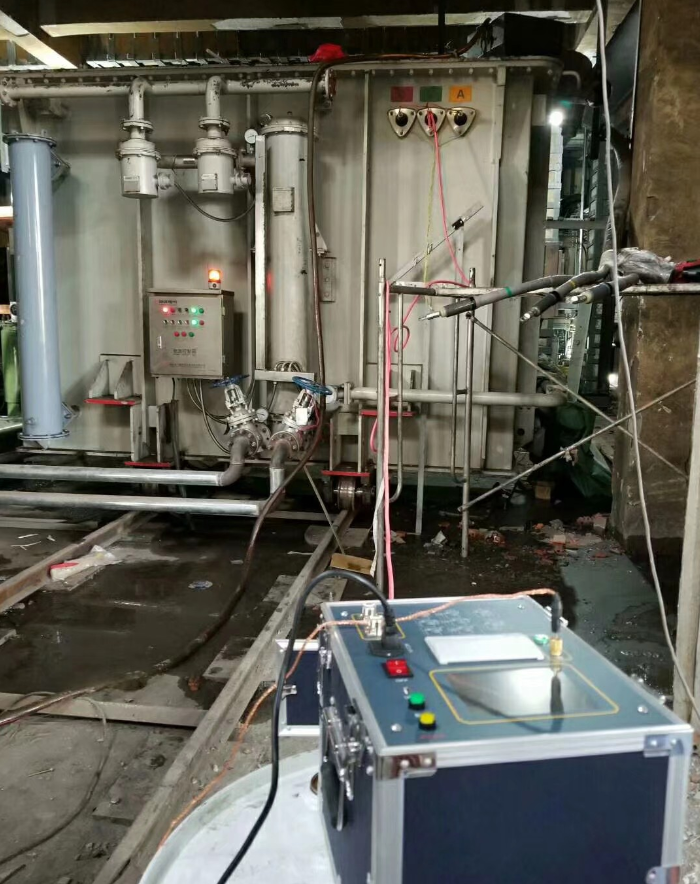

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

使用注意事項
1. 本儀器只能在停電設備上使用，其它設備可不斷電；
2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3. 儀器必須可靠接地;
4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；
5. 確定設備的耐壓等級,正確選擇儀器升壓檔位,以防擊穿設備，損壞儀器；
6. 儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值可會造成永久性損壞，對此廠家不予保修；
8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；
9. 儀器應注意防潮，防劇烈震動；
10. 發電機供電時，本體接地，輸出零線接地，否則會提示接地錯誤。
附錄A：隨機配件
序號 名     稱 數量

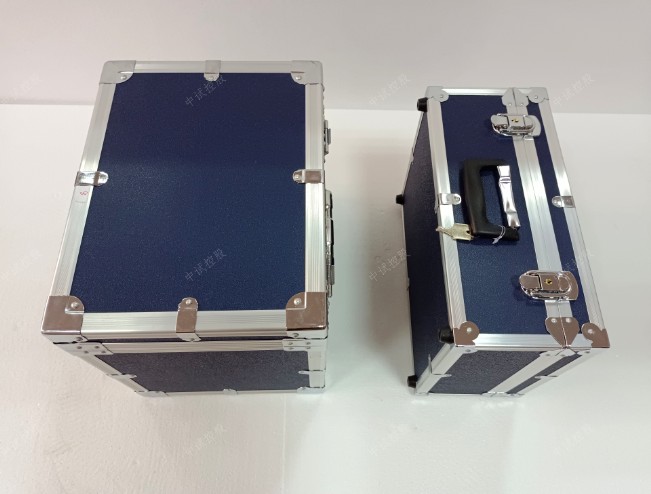

1 儀器主機 1臺
2 附件箱 1個
3 紅色高壓測試線 1根
4 黑色低壓測試線 1根
5 CVT自激電源線 1根
6 AC220V電源線 1根
7 接地線 1根
8 使用說明書 1份
9 出廠合格證 1份
10 保險管、打印紙 備用
注  意：具體隨機配件視出貨型號的差異可能有所不同。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

絕緣油介損
1.正接法(此時杯體為高壓，注意安全)
2.HV用紅色高壓線
3.Cx用黑色測試線，屏蔽層接油杯地
4.電壓2kV
5. （A測試）接Cx；（B屏蔽）接地；（C高壓）接HV
標準電容器，標準介損器
?正接法
   1.HV用紅色高壓線連試品高壓
   2.Cx用黑色測試線連試品低壓
   3.黑色測試線的屏蔽層連試品E
?反接法
   1.試品高壓接地
   2. HV用紅色高壓線連試品低壓
   3.紅色高壓線的屏蔽層連試品E
   4.Cx懸空
   5.桶體已為高壓注意絕緣
注  意：
 ? 所有附帶儀器主機的接線原理圖，連線主機細線為電纜屏蔽層，粗線為電纜芯線。
 ? 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話
可能因電纜自身的屬性差異而影響測量結果的精度。
 ? 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”。

儀器和發電機或者移動電源，把各自標示需要接地的接到大地接地處，保持良好接地。
1、從標示 AC220V 發電機或者移動電源取電時，把輸出接線端的其中一端接到大地上，一般我們把標示(N)端接地。
2、從標示 AC380V 發電機或者移動電源取電時，把輸出接線端的中性線標示(N)端接到大地上，一根接中性線(N)端，另一根接其中一根相線(L)
端，這樣才是取 AC220V 的電，不能接兩根相線(L)端取電，這樣就是取 AC380V，會導致儀器錯誤使用電源而損壞。
接好電源確認后，儀器就不會出現<接地錯誤…>的提示。

附錄B：名稱解釋
功率因數=輸入有用功功率/輸入總功率(視在功率)?
附錄C：故障代碼和分析
序號 屏幕提示 說明 原因分析
1 開機不亮屏幕 開機電源開關亮燈，
并伴有蜂鳴聲音 ①  檢查電源是否接入380V；
②  無法使用，返廠維修；2 開機不亮屏幕 開機沒有反應 ①  檢查電源是否接入；
②  檢查保險是否損壞；
③  無法使用，返廠維修；3 開機白屏 無觸屏或者白屏 ①  檢查內部排線是否松動；
②  檢查顯示屏是否損壞；
③  無法使用，返廠維修；4 接地錯誤 儀器沒有接地線 ①  檢查地線是否接入；
②  檢查單相發電機其中一相是否已經接地；
③  無法使用，返廠維修；5 標準信號：小 標準電容測量信號過小 ①  檢查外部高壓線是否正常連接到高壓輸出端上；
②  檢查外部高壓HV≥0.5KV；
③  無法使用，返廠維修；6 標準信號：大 標準電容測量信號過大 ①  檢查外部高壓HV≤12KV；
②  無法使用，返廠維修；7 樣品信號：小 被試品測量信號過小 ①  檢查外部高壓是否正常連接到被試品上；
②  檢查外部高壓HV≥0.5KV；
③  無法使用，返廠維修；8 樣品信號：大 被試品測量信號過大 ①  檢查外部高壓HV≤12KV；
②  無法使用，返廠維修；9 Error 1 - HVS 低壓檢測錯誤 返廠維修
10 Error 2 - HVS 高壓檢測錯誤 返廠維修
11 Error 3 - HVS 低壓通訊錯誤 返廠維修
12 Error 4 - HVS 高壓通訊錯誤 返廠維修
13 Error 5 - PWR 變頻電源板通訊錯誤 返廠維修
14 Error 6 - PWR 變頻電源板通訊錯誤 返廠維修
15 Error RI - PWM 電源故障錯誤 返廠維修
16 Error LI - PWM 低壓過流保護錯誤 ①  被試品容量過大；
②  降低測試高壓輸出；
③  返廠維修；17 Error HI - PWM 高壓過流保護錯誤 ①  被試品容量過大；
②  降低測試高壓輸出；
③  返廠維修；
附錄D：發電機和移動電源輸出接線
介質損耗測試儀自帶有接地檢測的功能，能判斷用戶是否安全接地，以確保用戶在使用儀器時的操作安全，另外，儀器設置界面有開啟和關閉接
地檢測的功能，默認此功能是開啟的，而且為了確保使用安全，建議使用時不要關閉此功能。
當試驗現場沒有AC220V市電，需要用發電機或者移動電源作為供電電源使用時，因為電源的特殊性，儀器會出現<接地錯誤…>的提示，這時須重
新正確接地
