中試控股技術研究院魯工為您講解：介質損耗全自動測試裝置（源頭廠）

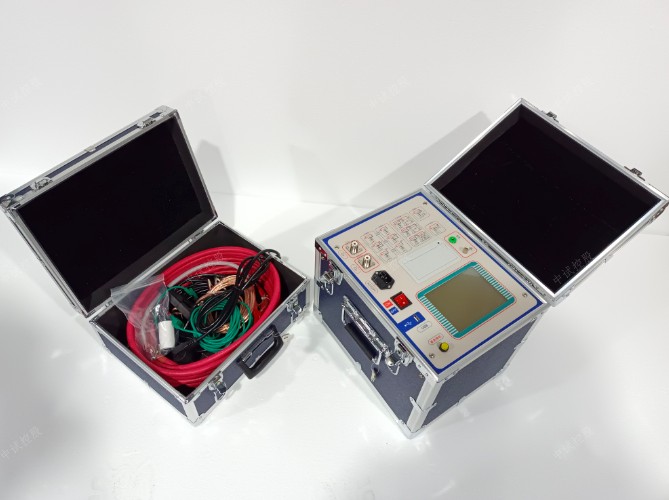

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

數據管理
在主菜單點擊“數據管理”進入數據管理界面，點擊“數據查詢”進入數據存放菜單后，按上、下鍵移動光標至
想要查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第000個數據即最新數據，第199個數據即最老數據。）再點擊
相應的數據，進入數據打印項目，在此菜單里面可以按上，下鍵翻頁至相應的數據序號上，可對數據進行打印操作。
點擊“U盤備份”進入數據拷貝界面后，按照提示插入U盤，數據會自動拷貝存儲到U盤，拷貝完成會提示用戶拔出U盤
參數設置
時間設置：打開儀器后直接點擊“參數設置”進入時間設置界面。進入時間菜單后，點擊想要修改的時間數據項
目上，然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ，最后點擊保存修改時間設置，點擊取消退出設置并返回主界面。 如果接
地檢測設置“開”，儀器沒有接地或者沒有接好，液晶屏左下角會顯示“接地錯誤…”，并且，光標會閃爍，測試的菜單就進不去，以免操作人
員啟動測試，有觸電危險。因此，一般不建議用戶把接地檢測設置為“關”，默認是打開檢測的。
※ 注：
所有圖片并非實物的全部描敘，請以實際儀器界面為主，僅做參考。
所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟，如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開
始設置。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

電壓互感器
（1）：正接法、電壓為2KV、一次側對二次側
（2）：反接法、電壓為2KV、一次側對二次側及地
（3）：反接法、電壓為2KV、二次側對一側次及地
（4）：正接法、電壓為10KV、末端屏蔽法
電流互感器
（1）：正接法、電壓為10KV、一次側對二次側
（2）：反接法、電壓為10KV、一次側對末屏 (常用)
（3）：反接法、電壓為10KV、一次側對二次側及地
高壓穿墻套管
（1）：正接法、電壓為10KV、解開末屏接地、芯棒對末屏 (常用)
（2）：反接法、電壓為10KV、芯棒對末屏及地
電力變壓器
（1）：正接法、電壓為10KV、一次繞組對二次繞組
（2）：反接法、電壓為10KV一次繞組對二次繞組及地
（3）：反接法、電壓為10KV、二次繞組對一次繞組及地

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

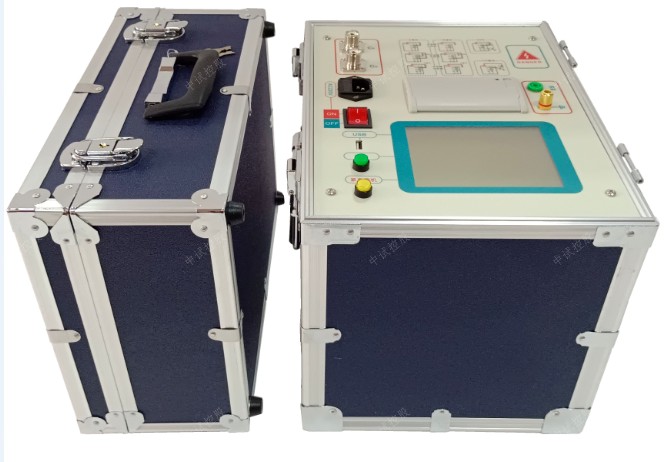

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

        傳統的檢測方法是“耐壓法” ，即真空開關處于斷路狀態，在動態和靜態接觸一定電壓時，檢測其泄漏電流的大小，從而推斷出真空管的大小。 這種方法的優點是操作簡單，缺點是只能對真空管的質量進行定性檢測，真空度在10-4ー10-1pa 之間不能準確區分，因此無法確定泄漏的趨勢（即與真空開關相對于最后一次泄漏程度的情況相同）。

        定量檢測儀真空度真空滅弧室切換場景，并申請了專利，并實現定量測量部位無需拆卸的。與定量測量裝置不僅能測量真空開關的真空度是在正常范圍內，并且更重要的是，一定的真空開關的泄漏速度更快，通過比較多年來的測量結果，其壽命通常可以推斷實的預防事故的目的發揮。

        本公司推出的真空度測試儀是經現場進行多次試驗后不斷發展完善的升級換代產品。該產品市場結構設計緊湊，機型輕便小巧，測試工作時間更短，測量系統可靠性、穩定性、精度要求更高，功能能夠更加需要完善。

        高壓開關真空度測試儀是一款非常常見的高壓電力試驗設備，電力工作者在日常的工作中，經常需要用到這款設備，因此需要熟練掌握這款設備的原理和使用方法。

高壓開關在長時間的使用之后，需要定期對其真空度進行測量，因此需要用到高壓開關真空度測試儀，該設備在使用的過程中，需要注意的問題有很多，那么高壓開關真空度測試儀使用時的注意事項都有哪些呢？中試控股電力來為您進行簡單的介紹。

?

        1、儀表外殼應可靠接地；

        2、為了提高測量的準確性，測試前應將真空開關的外表面擦干凈;

        3、正確選擇真空管的管型；

        4、在試驗期間，高電壓將輸出的約20KV，其保持的絕緣距離和所述主體的所述低電壓線路側高電壓（0.5μm以上建議保持的距離與人體），場電壓的大約1600V的高壓輸出端子，請注意安全！

        5、儀表測試時，接線應先接磁控線圈和真空管，再接儀表。試驗結束后，應先將與儀表連接的試驗線拆除，再將與磁控線圈、真空管的連接拆除；若忘記連接磁控線圈，直接按下測量鍵，應立即切斷電源，并磁控線圈應重新連接。請注意，此時磁場電壓的輸出端會有更高的電壓。接線時請不要觸摸導體部分，以免殘電對電容器造成壓力傷害。

        6、 測量完成后，磁場輸出端可能還有大約40V 的剩余電壓，請注意安全！

        7、在測試中，如果發生異常，首先關閉電源并聯系制造商。不要自行打開機箱

        8、測量，功率關閉儀器，并且斷開前等待5秒鐘結束后。斷開當設備連接到線路斷開測試，然后轉移到一個真空，磁性線圈的連接。

        9、選擇“保存”命令保存當前LCD的數據。選擇“打印”命令打印出當前LCD的數據。如果要再次測量，請按“復位”鍵或按“＋”或“設置”鍵將光標置于“返回”位置，然后按“確認”鍵返回界面。
