中試控股技術研究院魯工為您講解：異頻介損自動正切值及電容量測量裝置（源頭大企）

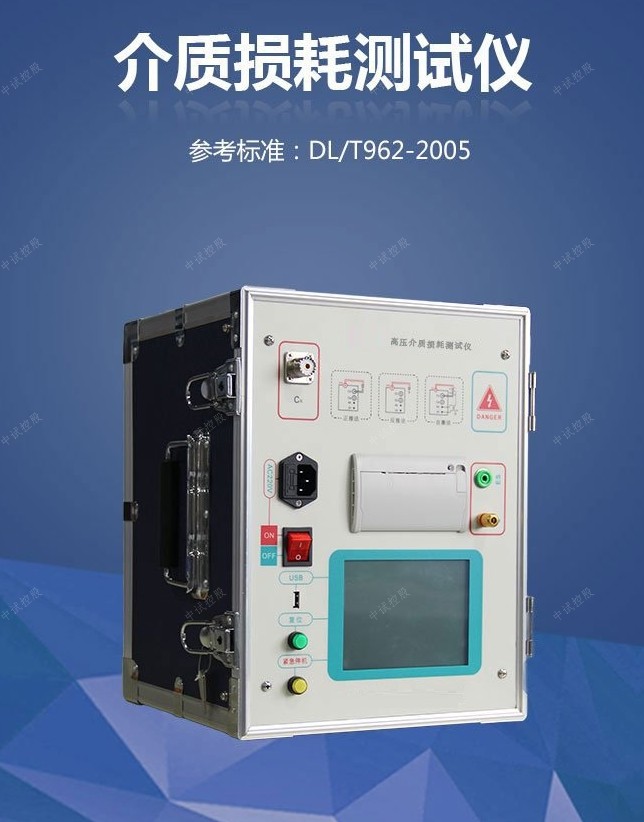

ZSDX-7000高壓介質損耗測試裝置(CVT)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT)：測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

參考接線
1、正接（具體請參閱相關規程）
(1)、內高壓—內標準—正接法（常規接線）
2、反接法
(1)、內高壓—內標準—反接法（常規接線）
3、CVT測試
(1)、CVT分別測試（普通測試）
(2)、不拆高壓引線測試CVT電容值和介損測量模式：CVT自激法。電壓≤2kV
(3)、反接屏蔽法測量CVT上端C0的電容值和介損測量模式：反接法。電壓≤2kV
?正接法
   1.HV用紅色高壓線連試品高壓
   2.Cx用黑色測試線連試品低壓
   3.黑色測試線的屏蔽層連試品E
?反接法
   1.試品高壓接地
   2. HV用紅色高壓線連試品低壓
   3.紅色高壓線的屏蔽層連試品E
   4.Cx懸空
   5.桶體已為高壓注意絕緣
注  意：
 ? 所有附帶儀器主機的接線原理圖，連線主機細線為電纜屏蔽層，粗線為電纜芯線。
 ? 請使用出廠時配套的測試電纜。儀器測量電纜通用，但本儀器屬于高精密測量儀器，測量時請盡量使用儀器出廠時附帶的測試電纜，否則的話
可能因電纜自身的屬性差異而影響測量結果的精度。
 ? 具體每個接線插座和端子使用何種電纜連接請參考 “面板說明”。

主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）

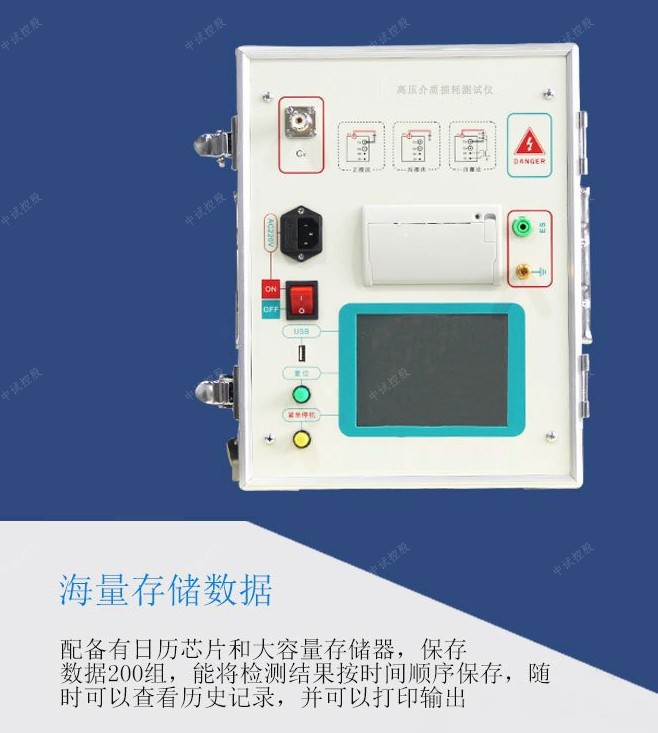

10存儲器大小 200 組 支持U盤數據存儲
11重量（主機） 22.55Kg
重量（附件箱） 5.25Kg

數據管理
在主菜單點擊“數據管理”進入數據管理界面，點擊“數據查詢”進入數據存放菜單后，按上、下鍵移動光標至想要
查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第000個數據即最新數據，第199個數據即最老數據。）再點擊相應
的數據，進入數據打印項目，在此菜單里面可以按上，下鍵翻頁至相應的數據序號上，可對數據進行打印操作。
點擊“U盤備份”進入數據拷貝界面后，按照提示插入U盤，數據會自動拷貝存儲到U盤，拷貝完成會提示用戶拔出U盤
參數設置
時間設置：打開儀器后直接點擊“參數設置”進入時間設置界面。進入時間菜單后，點擊想要修改的時間數據項
目上，然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ，最后點擊保存修改時間設置，點擊取消退出設置并返回主界面。 如果接
地檢測設置“開”，儀器沒有接地或者沒有接好，液晶屏左下角會顯示“接地錯誤…”，并且，光標會閃爍，測試的菜單就進不去，以免操作人
員啟動測試，有觸電危險。因此，一般不建議用戶把接地檢測設置為“關”，默認是打開檢測的。
所有圖片并非實物的全部描敘，請以實際儀器界面為主，僅做參考。
所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟，如果按取消鍵不能實現返回。則可以直接按復位鍵退到主菜單重新開
始設置。

ZSDX-7000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。

介質損耗因數偏大的原因及處理方法：
1瓷套表面受潮。瓷套表面電阻的大小直接影響tanδ的準確度，因為表面電阻與體積電阻并聯在一起，當電橋采用反接法測量時，會使tanδ值偏大。
解決方法是：
1）用電吹風、遠紅外等烘燥表面，或在日光下暴曬。
2）用揮發性強的液體清潔。
3）用憎水性涂料涂于瓷套表面。
2）電場干擾。干擾電流Id在被試品電流Ix的右側，使tanδ測量結果大于實際值，此時應采用試驗電源移相法測量tanδ或使用帶抗干擾功能的介損儀。

3）被試品Cx接地回路接觸不良。當被試品Cx接地回路接觸不良時，會使tanδ值偏大，此時應改善被試品接地回路接觸情況。

全自動抗干擾介質損耗測試儀是用于工頻高壓作用下，測量絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值（tgδ）和電容值（Cx）；最高可輸出電壓10kv，采用47.5、52.5雙頻和50Hz測量，精度更高，對抗干擾能力更強，介質損耗測試儀可用正、反接線方法測量不接地或直接接地的高壓電氣參數，也可用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。

反接法的基本條件

當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時所采用的測量方法，反接發的測量推薦使用全自動抗干擾介質損耗測試儀，如下圖：

反接法使用步驟

第一步：按照說明書要求接好測試線，打開介質損耗測試儀主電源開關，顯示屏幕出現參數的選擇和設置。

第二步：設置參數，將測量方式、連接方式、測量電壓選擇并輸入，測量方式分為工頻和異頻，如果在干擾比較大或者在線運行設備比較多時，采用異頻方式測量，否則采用工頻方式測量，兩者相比，工頻測試速度要比異頻快，異頻采用47.5Hz和52.5Hz兩種頻率測量之后計算50Hz時的介質損耗值。試驗電壓一般選10KV，或者保持默認值即可。

第三步：打開“內高壓允許”開關，按“確認”鍵，儀器開始產生高壓輸出，同時伴有“嘟”的提示音，此時，屏幕顯示“ 正在測量中請等待”。

在經過約40秒后，測量結束，高壓自動切斷，屏幕顯示測量結果，如需打印結果,按“確認”鍵即可打印。

反接法接線方法

當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。

將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線接被試設備高壓端，低壓端接地，此時的CX輸入線懸空，如圖：

注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。

使用注意事項

（1）本儀器只能在停電的設備上使用，接地端應可靠接地。
（2）被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞。
（3）根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法。
（4）根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
（5）測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。
（6）斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行。
（7）為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量。
（8）在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的安全。
（9）儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全；
（10）儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備
（11）儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx），高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分，CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。
（12）當現場干擾較大，用工頻無法得到確定結果時，應使用異頻測量，其它情況應使用工頻測量。
（13）當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。
