中試控股技術研究院魯工為您講解：倍頻電源發生器（實力大廠）

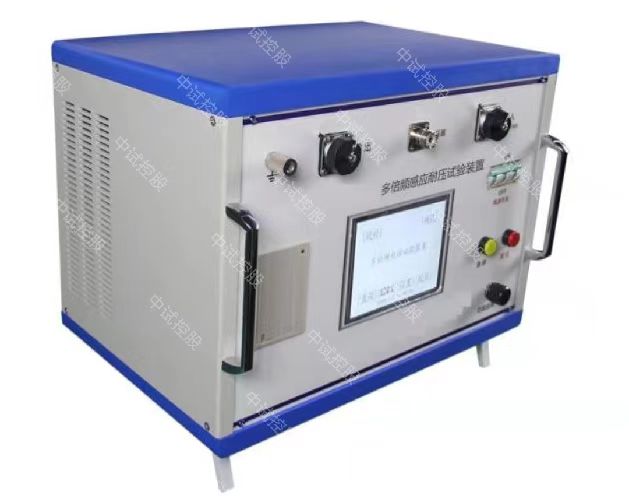

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置

觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出
步長可以實時調節，任意選擇1V、2V、5V、10V

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

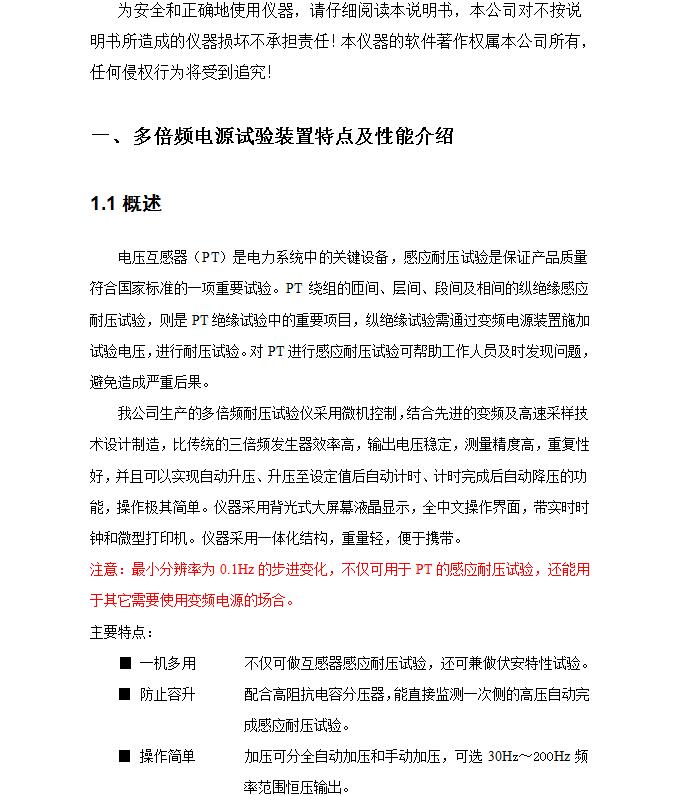

電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響設備的正常運行,甚至會發生十分危險的爆炸現象。

對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。中試高測生產的ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計制造，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。

對變壓器進行感應耐壓試驗，一般有兩個目的：一是檢查全絕緣變壓器的縱絕緣（繞組層間、匝間及段間）；二是檢查分級絕緣變壓器主絕緣和縱絕緣（主絕緣指的是繞組對地、相間及不同電壓等級繞組間的絕緣）。

在進行該項試驗時，一般選用三倍頻（或多倍頻）感應耐壓試驗裝置來進行試驗。

但是電力系統運行調試單位一般不配備正弦波的變頻電源，而是利用現場設備組合而成。那么如何組合這些設備，獲取試驗中的倍頻電源，一直困擾試驗人員的一大問題。下面，中試控股技術部結合多年的實戰經驗，為大家總結兩種獲取倍頻電源的方法，僅供大家參考。

利用兩臺電動機組取得倍頻電源

異步倍頻發生器示意圖

Q——啟動器；M1——鼠籠電動機；M2——繞線式電動機；

TR——調壓器 ；T——升壓變壓器（其中C相反接，使三相電壓矢量相加）；

FY——利用變壓器高壓套管電容構成的分壓測量系統

    用一臺三相異步鼠籠電動機，驅動一臺三相轉子為繞線式的異步電動機，如上圖

所示。先啟動鼠籠式電動機M1至額定轉速，然后用與鼠籠式電動機相序相反的三相電

源，經調壓器TR對繞線式異步電動機M1定子勵磁，便在定于中產生與其轉子旋轉方向

相反的旋轉磁場。由于驅動繞線式電動機轉子的速度與旋轉磁場的速度接近，但旋轉方向

相反，于是便在繞線式轉子繞組中感應出兩倍于系統頻率的電壓，其數值大小可由調壓器

調整定子勵磁電壓而定。該電機輸出的倍頻電壓，經升壓后便可作100Hz的兩倍工頻電

源，進行變壓器的感應耐壓試驗。但在起動過程中，必須先啟動鼠籠式電動機，再合上調

壓器，由零逐漸升壓，反之，則可能使聯接靠背輪扭斷。

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供電，功率減半

輸出頻率                  30Hz～200Hz   調節細度0.1 Hz

輸出電壓                  0～400V正弦波

輸出功率                  15KW

最大輸出電壓              400V

最大輸出電流              35A

電壓最小分辨率            0.01V

電流最小分辨率            0.001A

電壓電流精度              ±1%

外形尺寸（mm）            570（長）×400（寬）×350（高）

中試控股儀器重量                  約44kg

現在感應耐壓試驗裝置(別稱多倍頻感應耐壓測試儀)也被使用到很多不同的行業之中，并且也發揮著非常重要的作用，因此很多人在購買時也會說感應耐壓試驗裝置被廣泛使用的原因是什么？

它的方式非常簡單，將傳統的耐壓試驗裝置安裝好了之后還需要自動輸入數據，并且也需要對其進行調試才能夠達到一個非常好的使用結果，但是采購的感應耐壓實驗裝置之后就能夠節約很多的時間。

因為它是感應裝置能夠通過自己系統的功能，對所有的數據進行檢測，并且在檢測中也能夠達到一個非常高的標準，讓大家去解決設備的耐壓問題時也能夠找到一個比較好的方法。因為知道了設備的具體問題之后再去參考分析方法的可行性就會比較簡單，所以現在很多的行業在選擇一種耐壓實驗裝置時都會選擇感應耐壓試驗裝置。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

    目前廣泛應用的絕緣液體還是礦物油系變壓器油.變壓器油以其優良的電氣、物理熱工性能應用于電氣設備中,尤其是用于油浸式變壓器中,已有100多年的歷史.1887年美國湯姆生取得變壓器油專利,當時這種礦物油叫潤滑油.1892年被美國通用電氣公司應用于變壓器.因其需求量大,大變壓器每臺需50-60t,品質和技術經濟指標優越,使其使用經久不衰,始終占據著變壓器液體介質的統治地位.

    中試控股電力講解變壓器油的電氣強度、化學成分和介質損耗的好壞,直接影響整個電氣設備的絕緣性能.變壓器油閃點溫度的降低和酸價的增加,是因電氣設備局部過熱使油分解而造成的.變壓器油擊穿電壓的降低和介質損耗的增加,可以說明變壓器受潮.因此,研究變壓器油的性能及其變化對電氣設備的安全可靠運行很有必要.

    純凈的變壓器油的電氣強度達200一250kV/cm,比空氣高4-7倍.因此用它作絕緣可大大縮小變壓器的體積.由于紙和紙板的原料很豐富、較便宜、機械強度尚好,中試控股電力講解浸變壓器油后電氣強度高,當油被擊穿以后,絕緣可以恢復,不會留下永久性的放電通道,因此變壓器油得到了廣泛的應用.變壓器油絕緣強度高,在電氣設備中主要作絕緣介質使用,又因比熱容較大,故也作冷卻介質,在斷路器和有載分接開關及起動補償器中作熄弧介質使用和起冷卻觸頭作用.

    在高壓電纜中,油起填充、浸漬的作用,以清除電纜內部的氣體,提高電氣強度.在油浸紙介電容器中,油起填充、浸潰、絕緣的作用,以提高電容量和絕緣強度.由于滅弧強度主要取決于油氣分解產生的油氣混合物.這種油耐壓降低不會顯著降低其滅弧能力,故少油斷路器的油要求可以比變壓器中所用油的要求低些.    目前,我國電力系統采用三相交流輸電制,要求變壓器也是三相的,這既可以用三只單相變壓器按一定接線方式組合在一起,稱三相變壓器組,也可以使三相繞組共用一個鐵芯,按一定的接線方式組合在一起,稱三相式變壓器.三相變壓器組或三相式變壓器的接線組合方式稱為接線組別.有關接線組別的詳細說明,在許多書中都有介紹,這里不再敘述.在電力變壓器制造實踐中,通常采用Y,yn0,d11和YN,d11三種接線組別.在500kV變壓器采用三繞組自耦變壓器時,其接線組別常為YN,a0,d11,如圖2-6所示.這種接線組別表示高壓繞組和中壓繞組均采用星形接線且相位相同,中性點接地,而低壓繞組為角形接線,且相位滯后高、中壓繞組30°.

    中試控股電力講解為使變壓器能長期安全可靠地運行,既要求變壓器制造質量好,還需要正確的運行維護,以盡可能避免變壓器的臨時停電檢修,延長檢修周期,減小檢修工作量.

    1、變壓器正常運行

    變壓器在平常情況下,可以長期連續運行,變壓器的正常運行包括以下幾方面:

    (1)變壓器完好.主要包括變壓器本體完好,無任何缺陷;各種電氣性能符合規定;變壓器油的各項指標符合標準,油位正確,聲響正常;各輔助設備(如冷卻裝置、調壓裝置、套管、瓦斯繼電器、壓力釋放閥等)完好無損,其狀態符合變壓器的運行要求.

    (2)變壓器額定參數符合運行要求,主要包括:電壓、電流、容量、溫度等,輔助設備要求的額定運行參數(如冷卻裝置的工作電源,控制回路所需的工作電源等)也應滿足要求.

    (3)運行環境符合要求.主要包括變壓器接地良好,各連接頭緊固;各側避雷器工作正常;各繼電保護裝置工作正常等.

    (4)冷卻系統完好.

    2、變壓器的巡視

    變壓器在運行期間,應每天至少巡視一次,每周應進行一次夜間巡視;在天氣惡劣的情況下還要加強巡視.每次巡視應做好詳細記錄.
