中試控股技術研究院魯工為您講解：多倍頻試驗裝置

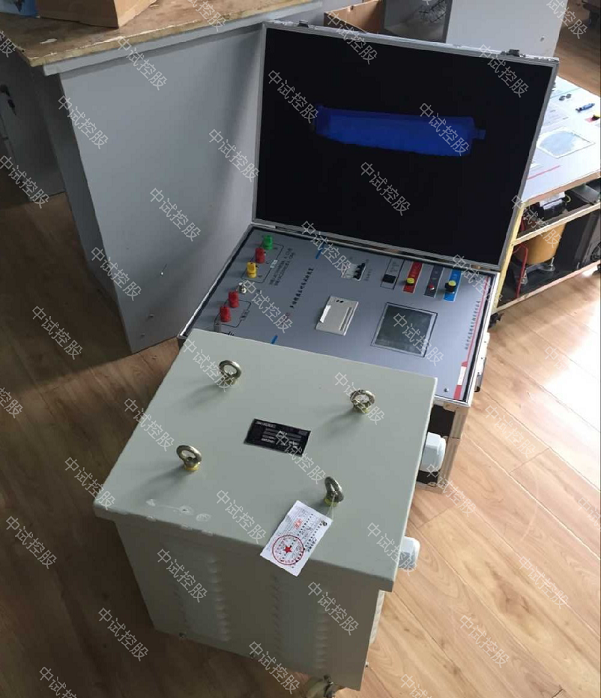

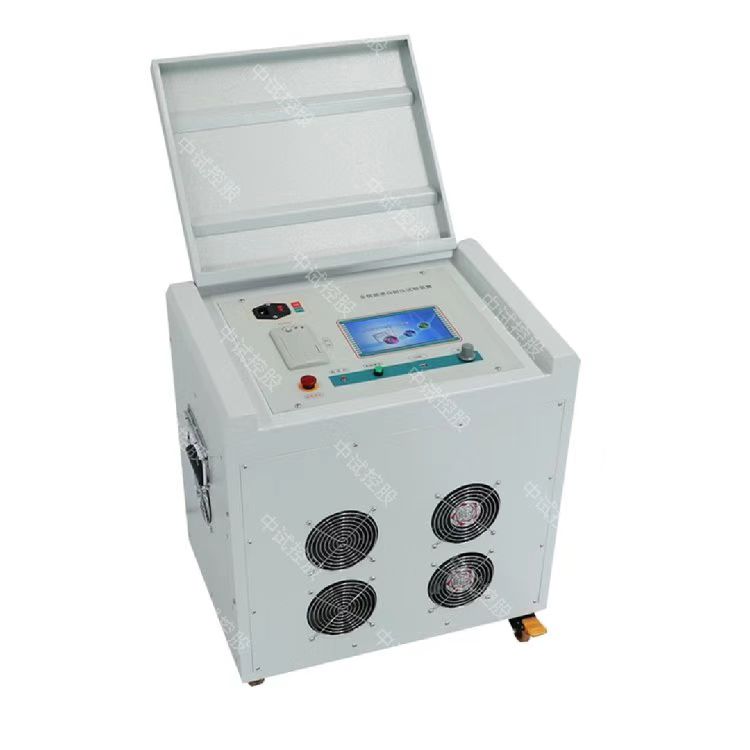

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置

觸摸方式調節電壓可實現本裝置的多倍頻試驗電壓輸出
步長可以實時調節，任意選擇1V、2V、5V、10V

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

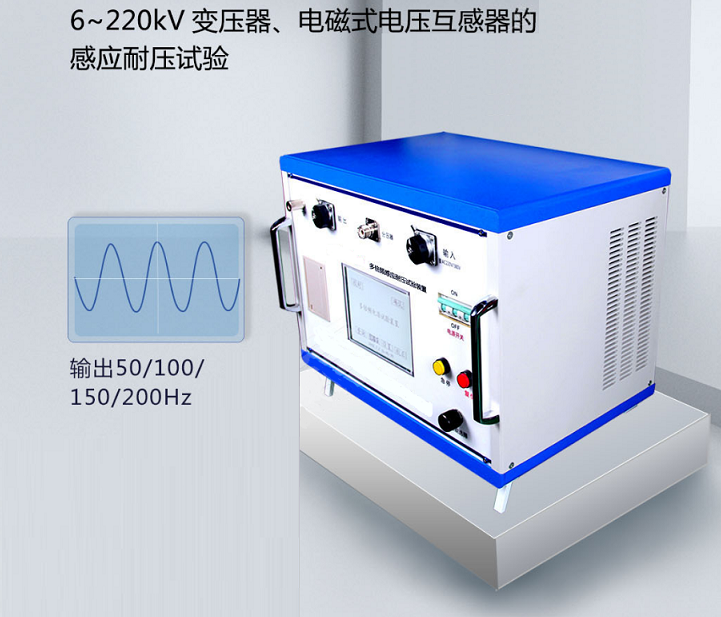

多倍頻感應耐壓試驗裝置的作用：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。

眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。
ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。
電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響設備的正常運行,甚至會發生十分危險的爆炸現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。

中試高測生產的ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計制造，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
ZSDF-10多倍頻感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                如用AC220V供電，功率減半

輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz

可調頻率：30Hz～200Hz   調節細度0.1 Hz

輸出電壓：      30～350V正弦波

輸出功率：      10KW

最大輸出電壓：  400V

最大輸出電流：  25A

電壓最小分辨率：0.01V

電流最小分辨率：0.001A

電壓電流精度：  ±1%

外形尺寸（mm）： 440（長）×350（寬）×340（高）

中試控股儀器重量：      約27kg

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置技術指標

工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%

供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供電，功率減半

輸出頻率                  30Hz～200Hz   調節細度0.1 Hz

輸出電壓                  0～400V正弦波

輸出功率                  15KW

最大輸出電壓              400V

最大輸出電流              35A

電壓最小分辨率            0.01V

電流最小分辨率            0.001A

電壓電流精度              ±1%

外形尺寸（mm）            570（長）×400（寬）×350（高）

中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）技術指標

工作條件     環境溫度：-10℃～50℃

相對濕度：30%～90%

供電電源     三相AC380V±10%

或AC220±10%

50 Hz±5 Hz

如用AC220供電，功率減半

輸出頻率     50/75/100/150/200 Hz

輸出電壓     30~360V正弦波

輸出功率     20KW

最大輸出電壓    360V

最大輸出電流    50A

電壓最小分辨率 0.01V

電流最小分辨率 0.001A

電壓電流精度    ±1%

外形尺寸     520mm×395mm×370mm

儀器重量     約47kg

中間變壓器參數

1、額定容量：10KVA；

2、低壓輸入電壓：0-220V；

3、高壓輸出電壓：500/1000V；

4、此配置是做變壓器感應耐壓試驗用的（中間變壓器）。

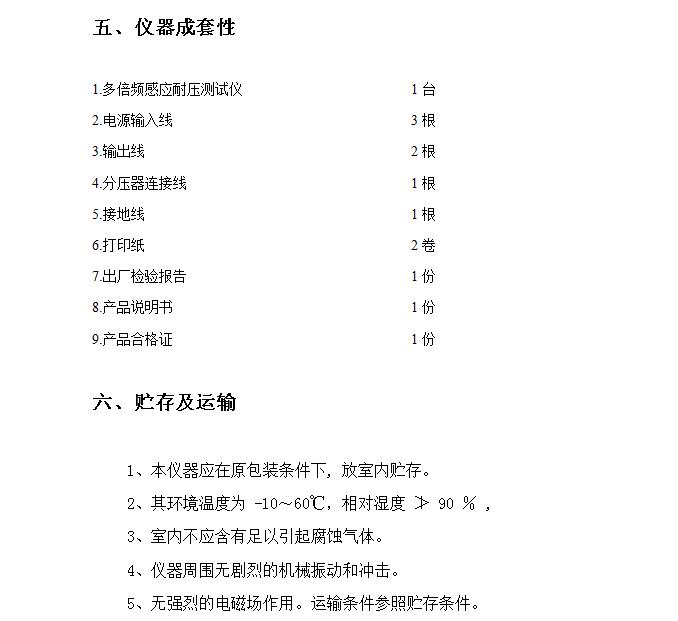

多倍頻感應耐壓試驗裝置儀器成套性

1、中試控股測試儀主機  1    臺

2、200kV分壓器      1    臺

3、AC220V電源輸入線  1    根

4、AC380V電源輸入線  1    根

5、分壓器連接線     1    根

6、輸出線   1    根

7、接地線        2    根

8、高壓線(含鱷魚夾)      1    根

9、熱敏打印紙   2    卷

、

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

二、技術參數：
1. 容量：0-20kVA 。
2. 輸入電壓：AC，三相，380V±10%。（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量幾乎減半）。
3. 電源頻率：50Hz。
4. 輸出電壓：0～400V （加升壓變壓器后電壓可變高，另配）。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
6. 波形畸變率：<3%。

三、裝置特點及工作原理：
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），中試控股觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

四、使用說明：
本裝置的電源、控制為一體式設計，即電子式多倍頻試驗控制箱。并設有過流、過壓保護。其構成框圖如圖所示。

（一）主界面

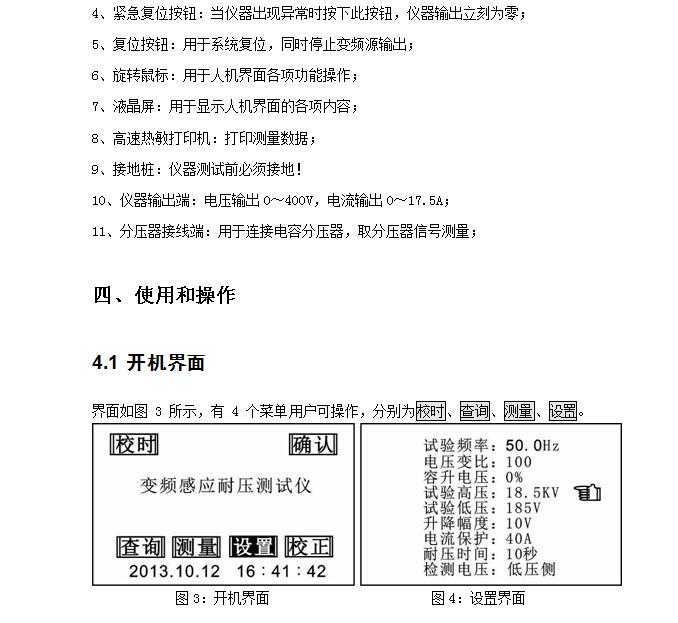

開機的主界面如圖所示。

主界面菜單一共有四個，三個功能菜單和一個記錄編號菜單。功能菜單有“文件管理”、“參數配置”、“中試控股耐壓試驗”。“記錄編號”菜單的作用是輸入要保存到內存的數據記錄編號，便于關機后的數據保存和未來的數據檢索和打印。

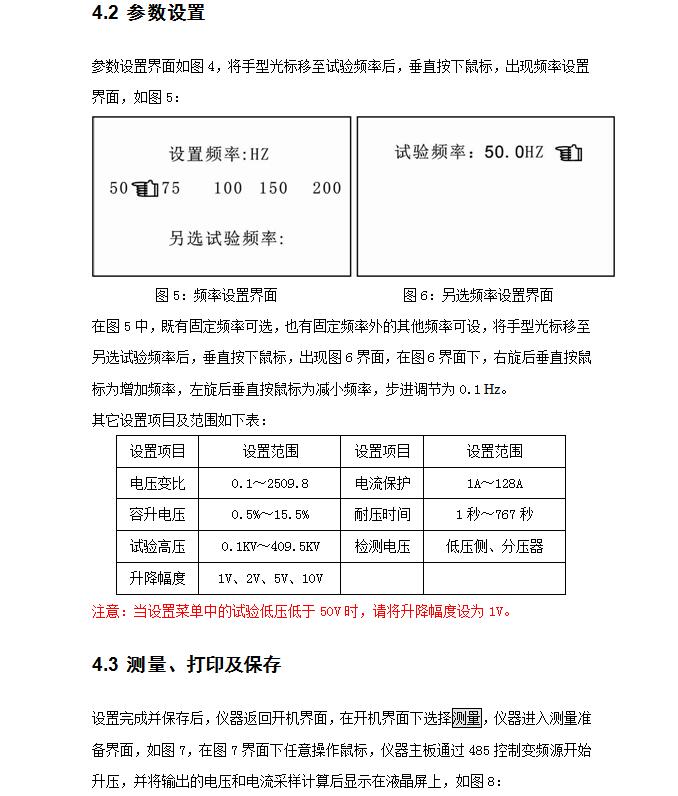

（二）參數配置
在主界面下，點擊“參數配置”菜單后，彈出如圖所示的界面。

功能介紹如下：
1. 試驗參數：
（1）試驗電壓：設置期望達到的輸出電壓，是指接入被試品繞組上的電壓，單位為V，只有當電壓大于等于此設定值后，才容許耐壓計時啟動。
（2）耐壓時間：設置保持試驗電壓的時間長度。
2. 保護參數：
（1）過壓保護：設定需要保護的極限電壓值，超過此限值，中試控股裝置自動關斷輸出；
（2）過流保護：設定需要保護的極限電流值，超過此限值，裝置自動關斷輸出；
（3）閃絡保護：升壓及穩壓計時過程中，高壓瞬間變化值達閃絡保護值，超過此限值，裝置自動關斷輸出；
3. 電子式多倍頻感應耐壓試驗裝置試驗頻率：設定要進行試驗的電源頻率。可供選擇的值為：50Hz、100Hz、150Hz、200Hz。

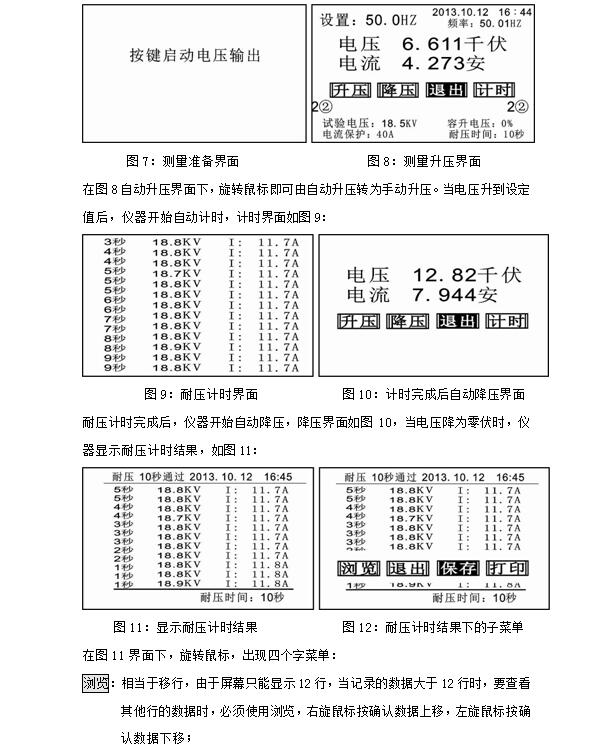

（三）耐壓試驗
在主界面下，點擊“耐壓試驗”菜單后，彈出如圖所示的界面。

1. 顯示參數：
（1）試驗頻率（f）：當前要進行試驗的電源頻率。
（2）U端口：變頻器輸出的端口電壓，不是加在試品上的電壓。
（3）過壓保護：設定的保護電壓。
（3）過流保護：設定的保護電流。
（4）試驗電流（I）：流過被試品的電流值。
（5）目標電壓：設定的期望達到的電壓值（二次電壓）。
（6）耐壓時間：試驗電壓達到目標值后，點擊“開始計時”，顯示耐壓進行的時間。
（7）試驗電壓：目前加在被試品上的電源電壓。
2. 功能菜單：
（1）開始試驗：電壓此鍵，中試控股裝置開始工作，輸出電壓。
（2）升電壓：開始試驗后，此鍵可操作。按設定的升、中試控股降壓步長，點擊一次，升高步長設定的電壓（U端口）。
（3）降電壓：開始試驗后，此鍵可操作。中試控股按設定的升、降壓步長，點擊一次，降低步長設定的電壓（U端口）。
（4）故障復位：裝置發生保護后，點擊此鍵，恢復到常態，不然，所有工作按鍵不能工作。
（5）緊急停機：發生異常，點擊此鍵，裝置快速關斷輸出。
（6）降壓停機：計時時間到，中試控股試驗完成，點擊此鍵，降壓完成試驗。
（7）打印數據：試驗完成后，點擊此鍵，彈出打印列表，可進行打印操作。
（8）保存數據：試驗完成后，點擊此鍵，彈出保存操作界面，可進行保存數據的操作。
（9）退出：試驗完成后，點擊此鍵，回到主界面。

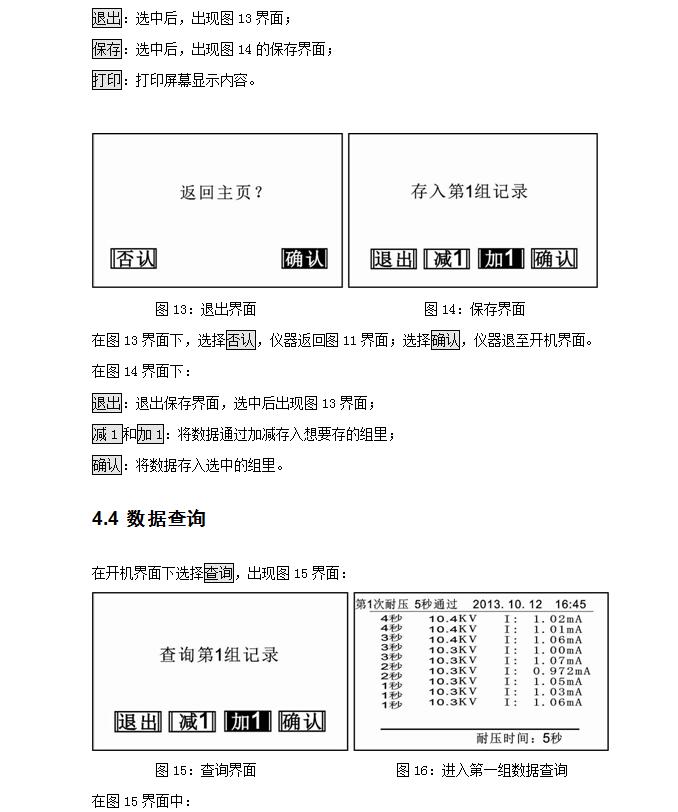

（四）文件管理
在主界面下，點擊“耐壓試驗”菜單后，彈出如圖所示的界面。

圖中：
（1）電子式多倍頻感應耐壓試驗裝置已有記錄：告知保存數據的組數。
（2）序號：記錄保存的順序號。
（3）數據標識：試驗前輸入的數據記錄標識符。
（4）時間標簽：試驗時的年、月、日、時、分、秒。
（5）數據記錄數大于10時，左邊的箭頭鍵可上、下翻頁。
（6）刪除已有記錄：相當于內部存儲空間的格式化。

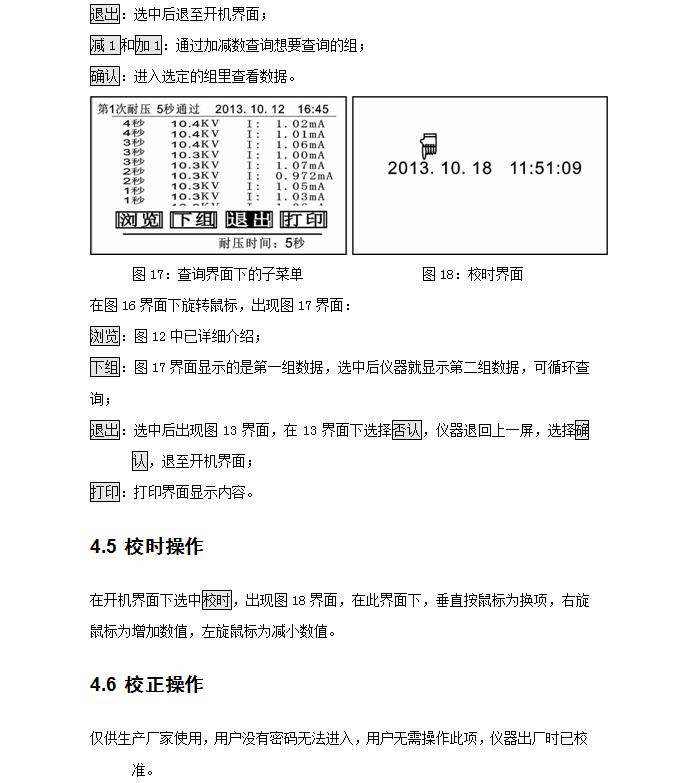

（7）“序號”和“數據標識”之間的箭頭，選中后，“打開文件”的上面會出現被選中的記錄號，點擊“打開文件”，將顯示選中記錄的數據內容，并可以打印輸出。如圖所示。


五、試驗安全及設備保存：
試驗前，請做好一切安全措施。本設備請置于通風干燥處保存。

六、裝箱清單：
1. 多倍頻耐壓試驗控制電源箱        一臺
2．帶抽頭補償電感             一臺
3．LC濾波器                  一臺
4．試驗報告             一份
5．電子式多倍頻感應耐壓試驗裝置接地線、試驗連接線            一組
