中試控股技術研究院魯工為您講解：35kV倍頻檢測裝置

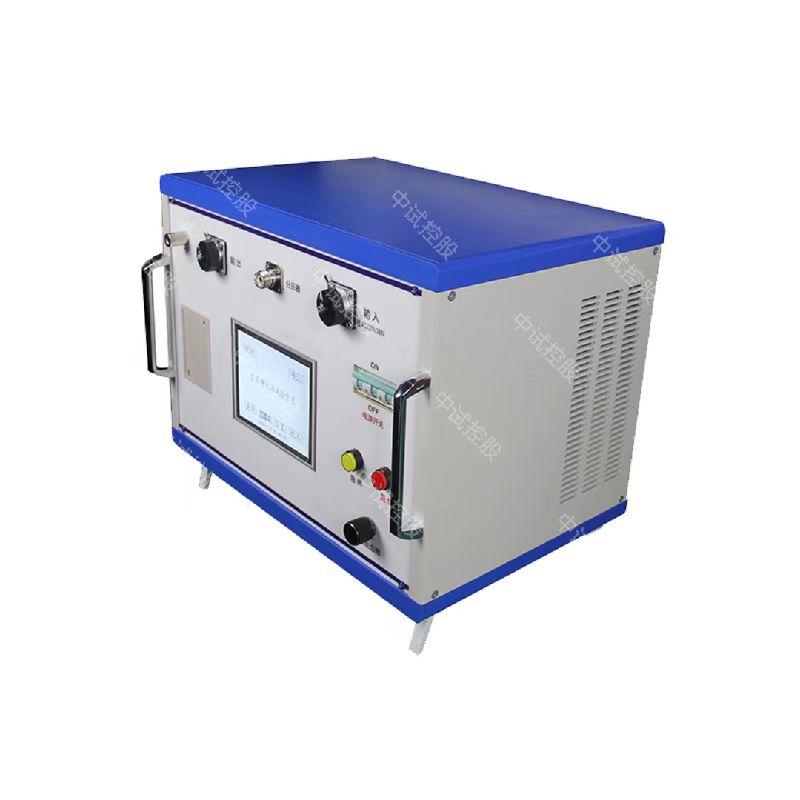

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

電壓互感器（PT）是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會嚴重影響設備的正常運行,甚至會發生十分危險的爆炸現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。中試高測生產的ZSDF-10型多倍頻感應耐壓試驗裝置采用微機控制，運用數字波形合成技術及現代電力電子技術設計制造，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
ZSDF-10多倍頻感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

注意事項

1.調壓控制左右兩側各有一個指針表頭，左側為電壓輸出電壓，右側為輸出電流表頭。在試驗正常的情況下，輸出電壓表頭的指針顯示會隨著升壓過程變化，但輸出電流表頭維持不動。當輸出電流表頭指針發上變化時，表明試驗過程中出現泄漏電流，設備過電保護措施自動啟動，強制關閉設備，停止試驗。

2．在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯，進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

3．因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；

4．在使用整體式倍頻試驗變壓器時，控制箱中的接觸器線圈電壓為倍頻試驗變壓器輸出電壓的1/3，不能用150HZ電源試用。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

用傳統的絕緣實驗方法很難發現局部放電缺陷，并且1min交流耐壓實驗還會損傷絕緣，影響設備以后的運行性能。隨著電壓等級提高，這個問題更為嚴重。我國近年來110kV以上的大型變壓器事故中50%是屬正常運行下發生匝或段間短路，造成突發事故，原因也是局部放電所致。因此，測試的局部放電特性是目前預防變壓器故障的一種好方法。

2 變壓器局部放電試驗的目的

電力變壓器主要采用油-紙屏障絕緣，這種絕緣由電工紙層和絕緣油交錯組成。由于大型變壓器結構復雜、絕緣很不均勻。當設計不當，造成局部場強過高，工藝不良或外界原因等因素，造成內部缺陷時，在變壓器內必然會產生局部放電，并逐漸發展，造成變壓器損壞。電力內部局部放電主要以下面幾種情況出現：

(1)繞組中部油-紙屏障絕緣中油通道擊穿;

(2)繞組端部油通道擊穿;

(3)緊靠著絕緣導線和電工紙(引線絕緣、搭接絕緣、相間絕緣)的油間隙擊穿;

(4)線圈間(匝間、餅間)縱絕緣油通道擊穿;

(5)絕緣紙板圍屏等的樹枝放電;

(6)其他固體絕緣的爬電;

(7)絕緣中滲入的其他金屬異物放電等。

因此，對已出廠的變壓器，有以下幾種情況須進行局部放電試驗：

(1)新變壓器投運前進行局部放電試驗，檢查變壓器出廠后在運輸、安裝過程中有無絕緣損傷。

(2)對大修或改造后的變壓器進行局部放電試驗，以判斷修理后的絕緣情況。

(3)對運行中懷疑有絕緣故障的變壓器作進一步的定性診斷，例如油中氣體色譜分析有放電性故障，以及涉及到絕緣其他異常情況。

(4)作為預防性試驗項目或在線檢測內容，監測變壓器運行中絕緣情況。

3 變壓器局部放電的發展

變壓器局部放電測量作為一種檢查變壓器內部絕緣由于場強集中或其他原因造成電場畸變或局部場強過高而引起的油中或絕緣中放電的有效手段，已逐漸被人們認可。并將這種要求逐漸有高電壓產品推廣至較低電壓產品，這一要求也被寫入變壓器標準中，且允許的視在放電量也在下降，變壓器新標準中GB 1094.3-2003中規定，變壓器110kV級及以上的變壓器都要進行局部放電測量，局部放電試驗不但進行長時間局部放電試驗還要進行短時間感應耐壓時的局部放電測量，而且變壓器協議中要求局部放電量都是小于100pC逐步下降至小于500pC，特別是500kV變壓器由于各部分的場強經過細致計算，制造精度較高，工藝嚴格，因此局部放電量更低一些，根據各大變壓器廠總結的經驗有以下幾條：

(1)設計時要控制各部分場強在允許的范圍內，特別要注意對高壓引線頭和引線電場強度的控制。采用電氣屏蔽法可有效的降低局部放電量(注意：金屬屏蔽材料與電纜引線或繞組出頭接觸良好，不允許屏蔽處存在懸浮電位)。

(2)制造過程中特別要注意器身中各部件的清潔度決不允許帶入任何金屬異物。

(3)裝配過程中要注意各個附件的清潔度，對外構件要嚴格檢查，對自加工的零件也必須做到干凈清潔，特別是焊接件、金工件要徹底清理加工過程中所殘留的異物、雜物，也要注意在總裝過程中所產生的金屬異物的收集與清理。

(4)絕緣材料的使用要有選擇，在高電場中忌用環氧玻璃布板和其他介電系數的材料，還要避免使用在真空處理時無法排出氣體的絕緣制品。

(5)變壓器真空注油是時應保證真空度達到工藝要求：抽真空和靜放時間要足夠長，確保變壓器所有部件被油浸透。

4 測量中的干擾信號分析

變壓器進行局部放試驗時，對測量的結果需要綜合的分析和判斷。首先判斷放電信號的來源，是來自變壓器內部還是外部，盡可能的排除和抑制干擾信號對局部放電測量的影響。

測量局部放電時干擾信號可分為兩類：

試驗回路未接通時產生的干擾，這類干擾在視品回路還未接通時就有：例如由于其它回路操作、整流子電機、附近高壓無線電波、電焊，供電網絡中可控硅等元件所引起，也包括測量儀器本身固有的噪音，這類干擾也可能發生在電源接上但零電壓時。

試驗回路通電時產生的干擾，僅在回路通電時產生，但不是有試品產生的這些干擾往往隨電壓增加而增加。它們可以包括例如：試驗變壓器中局部放電。高壓引線的局部放電，套管中的局部放電，(如果不是檢測對象的部件)或者鄰近物體接地不良而產生的放電。干擾也可能有高壓區域內連接不良引起，既有屏蔽和其他在試驗時與屏蔽相連接的高壓導體間的火花放電所引起。干擾也可能在測量儀器頻帶寬度內的試驗電壓高次諧波所引起的，干擾也可以來自低壓電源側局部放電或觸頭間的火花，這種干擾經試驗變壓器或其它聯結進入測量回路。

5 變壓器產生局部放電的幾種典型結構及因素：

引線：變壓器絕緣結構中，引線布置是很多的。引線與引線之間的電場分布是極不均勻的。兩根半徑相同的引線互相平行和垂直時其大電場強度均出現在兩根引線表面處。相同條件下(忽略外包絕緣層)兩根引線相互垂直比平等布置的大電場強度高出10%左右，高壓繞組首端引出線對箱壁以及對其外部的調壓繞組，也是電場集中易產生局部放電的區域。

端部絕緣機構：超高壓電力變壓器端部絕緣結構中通常在繞組端部防治靜電環，一方面改善繞組沖擊電壓分布，另一方面作為屏蔽均勻端部電場。但靜電環與端圈間形成的楔形油隙(亦稱油楔)為電場集中區域。"油楔"與大電場強度與繞組主絕緣距離，端部絕緣距離，靜電環曲率半徑及絕緣厚度有關。

變壓器中突出的金屬電極表面，如油箱內壁的焊接縫及附著在其上的焊渣，引線焊接時留下的尖角毛刺。鐵心柱邊角基鐵心片剪切時形成的毛刺等。均會造成電場集中，是場強成倍增加，(不論電極是帶電還是接地)。對在制造過程中形成的尖角毛刺進行磨光處理。

雜質：在變壓器絕緣結構中與低壓板相比油的介點常數低。在復合絕緣結構中，油所承受的電場較高，而三種絕緣材料中油的擊穿場強是低的，這決定了變壓器絕緣中薄部分是油隙，油中含有雜質如金屬和非金屬顆粒、含水量、含氣量等，會使油中電場發生畸變。

變壓器局部放電絕大多數是在高電壓高電場部位產生，可以根據局放觀測到的放電圖譜、放電的起始電壓和熄滅電壓放電量隨時間的變化這些特征來判斷放電性質。可以使用電氣定位法判斷產生局部放電的電氣位置。

6 變壓器局部放電試驗接線方式

局部放電試驗時被試繞組中的中性點端子應接地，如為三角形連接應將其一端子接地，一臺三相變壓器，用單相連接的方式逐相的將電壓加在線端進行試驗。
