中試控股技術研究院魯工為您講解：電壓互感器倍頻感應耐壓裝置

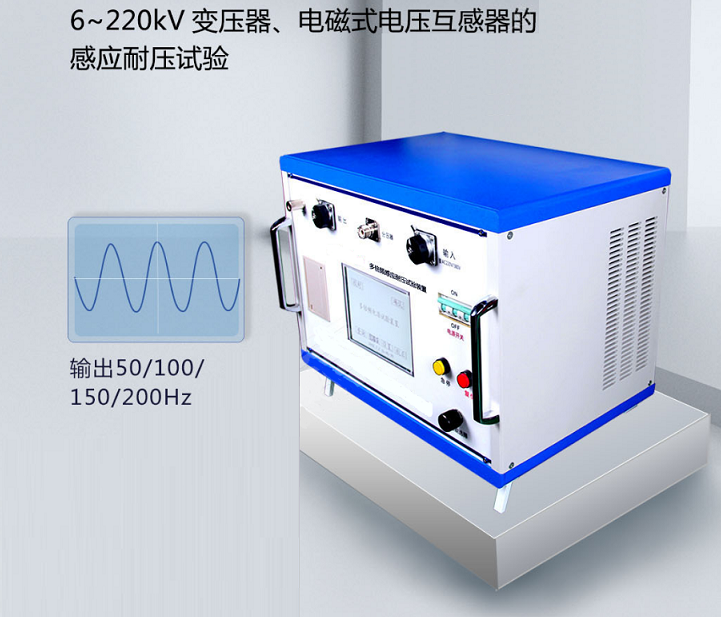

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

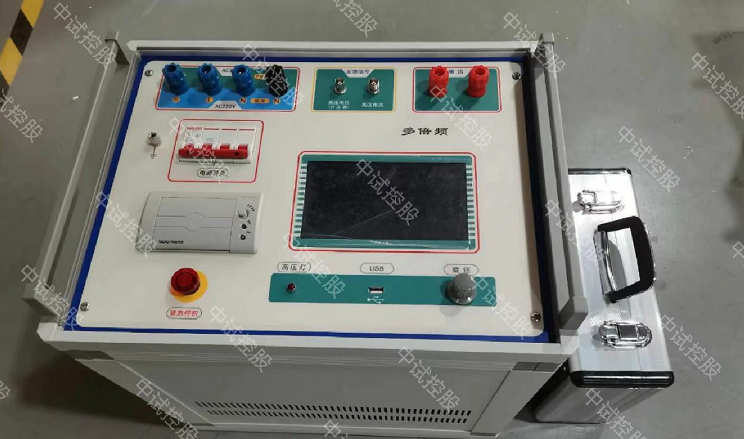

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

操作步驟
1.啟動電源，電源指示燈亮起。然后按下啟動按鈕，紅色工作燈亮。.手持調壓盤，緩慢順時針方向升壓。同時觀察輸出電壓指針表頭。
3.待升壓達到額定電壓等級時，停止升壓，設備自動完成耐壓試驗。
4.耐壓試驗結束后，將調壓盤回位，斷電，試驗結束。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸            430（長）×310（寬）×340（高）
儀器重量                  約20kg

多倍頻感應耐壓試驗裝置的作用：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。
什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。

根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。

變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。
ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。

多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

本著“小容量，密布點”的原則，配電高壓試驗變壓器應盡量位于負荷中心，供電半徑不超過0.5千米。配電高壓試驗變壓器的負載率在0.5～0.6之間效率最高，此時變壓器的容量稱為經濟容量。如果負載比較穩定，連續生產的情況可按經濟容量選擇高壓試驗變壓器。

 我們在平時選用配電高壓試驗變壓器時,如果把容量選擇過大,就會形成“大馬拉小車”的現象。這不僅增加了設備投資,而且還會使高壓試驗變壓器容量長期處于空載狀態,使無功損失增加。

如果高壓試驗變壓器容量選擇過小,將會使變壓器長期處與過負荷狀態,易燒毀變壓器。因此,正確選擇高壓試驗變壓器容量是電網降損節能的重要措施之一,在實際應用中,我們可以根據以下的簡便方法來選擇高壓試驗變壓器容量。

變壓器容量計算：

首先選擇變壓器的額定電壓。高壓側電壓與所接入電網電壓相等，低壓側電壓比低壓側電網的電壓高10%或5%（取決變壓器電壓等級和阻抗電壓大小）；額定容量選擇。

計算變壓器所帶負荷的大小（要求統計最大綜合負荷，將有功負荷kW值換算成視在功率kVA），如果是兩臺變壓器，那么每臺變壓器的容量可按照最大綜合負荷的70%選擇，一臺變壓器要按總負荷考慮，并留有適當?shù)脑６取Ｆ渌茀?shù)可結合變壓器產品適當考慮。

例如：選擇35/10kV變壓器。假定最大負荷為3500kW，功率因數為0.8，選兩臺變壓器，容量S=0.7×3500/0.8=3062kVA，可選擇3150kVA的變壓器，電壓比為35kV/10.5kV。再從產品目錄中選擇型號。

一、變壓器容量計算公式：

1、計算負載的每相最大功率<BR>將A相、B相、C相每相負載功率獨立相加，如A相負載總功率10KW，B相負載總功率9KW，C相負載總功率11KW，取最大值11KW。(注：單相每臺設備的功率按照銘牌上面的最大值計算，三相設備功率除以3，等于這臺設備的每相功率。)

例如：C相負載總功率=電腦300W×10臺)+(空調2KW×4臺)=11KW

2、計算三相總功率

11KW×3相=33KW(變壓器三相總功率)

三相總功率/0.8，這是最重要的步驟，目前市場上銷售的變壓器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。

33KW/0.8=41.25KW(變壓器總功率)

變壓器總功率/0.85，根據《電力工程設計手冊》，變壓器容量應根據計算負荷選擇，對平穩負荷供電的單臺變壓器，負荷率一般取85%左右。

41.25KW/0.85=48.529KW(需要購買的變壓器功率)，那么在購買時選擇50KVA的變壓器就可以了。
