中試控股技術研究院魯工為您講解：互感器倍頻感應發生器

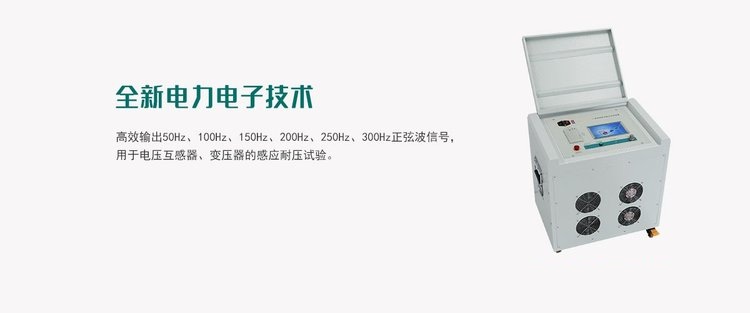

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

什么是感應耐壓測試？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。

根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。

眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

感應耐壓試驗裝置功能—— Features

1、該電子式多倍頻發生器裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組
2、電子式多倍頻發生器采用觸摸式操作方式，配備熱敏打印機進行漢字打印
3、預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出
4、外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力
5、電子式多倍頻發生器體積小、重量輕，便于攜帶，便于大功率化
6、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出
7、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

、

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

   變壓器容量及空負載特性測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。設備的主要用途有空載試驗、短路試驗、零序阻抗三個，下面我就這三個方面的用途做一下詳細介紹。

      空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦 波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。 如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件 下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障， 只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。

      短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側 線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額 定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以 及電流值。通常試驗電源的容量應為被試品容量的30％。

      零序阻抗；一臺變壓器對各相序（正、負、零）電壓、電流所變 現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。正序阻抗 實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產 生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短 路阻抗。對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大 小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序 阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有 關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。

。

現代人們的生活已經離不開電了，應用電都要交費，而在我國進行電費的收取的時候，除了有裝置計量的費用以外，還有根據變壓器容量收取的基本電費。這就使很多用戶想要少交費多用電的，會采取弄虛作假的手段來進行，通過變換變壓器銘牌等方式來達到這個目的，這個時候就要求有關部門對變壓器進行處理了，而能夠達到這個目的的儀器就是變壓器容量及空載負載測試儀了。

不過有很多人雖然知道要依靠這種儀器來對變壓器進行測量，不過在選擇這種儀器的時候就會不知所措了，不知道該選擇哪一個品牌的儀器才好。

下面是我選擇變壓器容量及空載負載測試儀的方法，向大家簡單的介紹一下，希望對大家以后選擇的時候會有幫助。

我感覺選擇這種儀器的時候最關鍵的是要選擇到一個好的品牌，因為好的品牌其產品的質量會比較過關，進行測量的結果也會更加的準確。而在這眾多的品牌中，筆者感覺很好的選擇就是中試控股生產的產品了。

該公司生產的變壓器容量及空載負載測試儀，其擁有體積小、重量輕、穩定性好、測量的準確性高等優點，其可以說是大家進行變壓器損耗測量的很好選擇了。要是你有這方面的需求的話可以考慮一下這個品牌的產品，其一定會是你很好的選擇的，而且其也是非常的合理的。
