電子式倍頻耐壓裝置（大型大廠）

時間：2023-05-01

中試控股技術研究院魯工為您講解：電子式倍頻耐壓裝置（大型大廠）

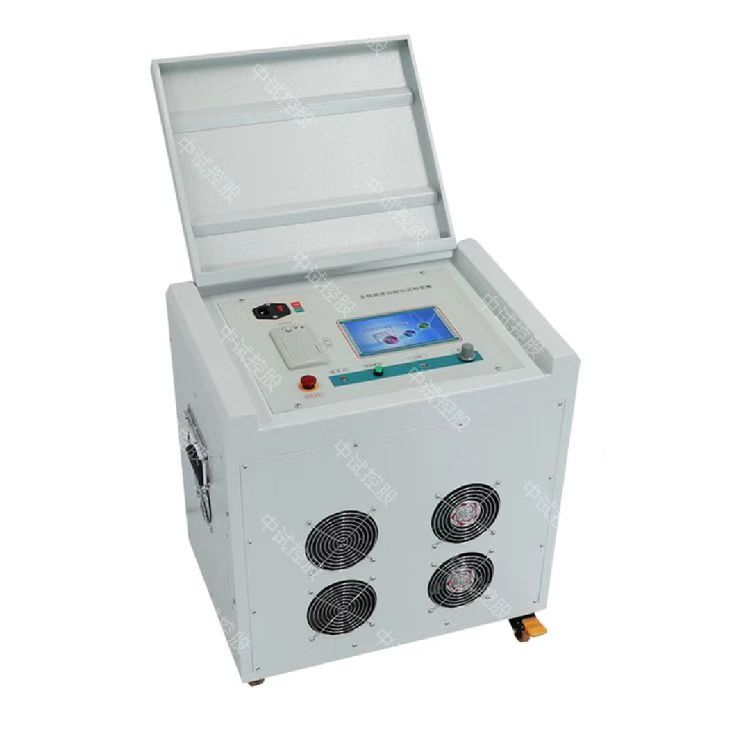

ZSDBF-5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

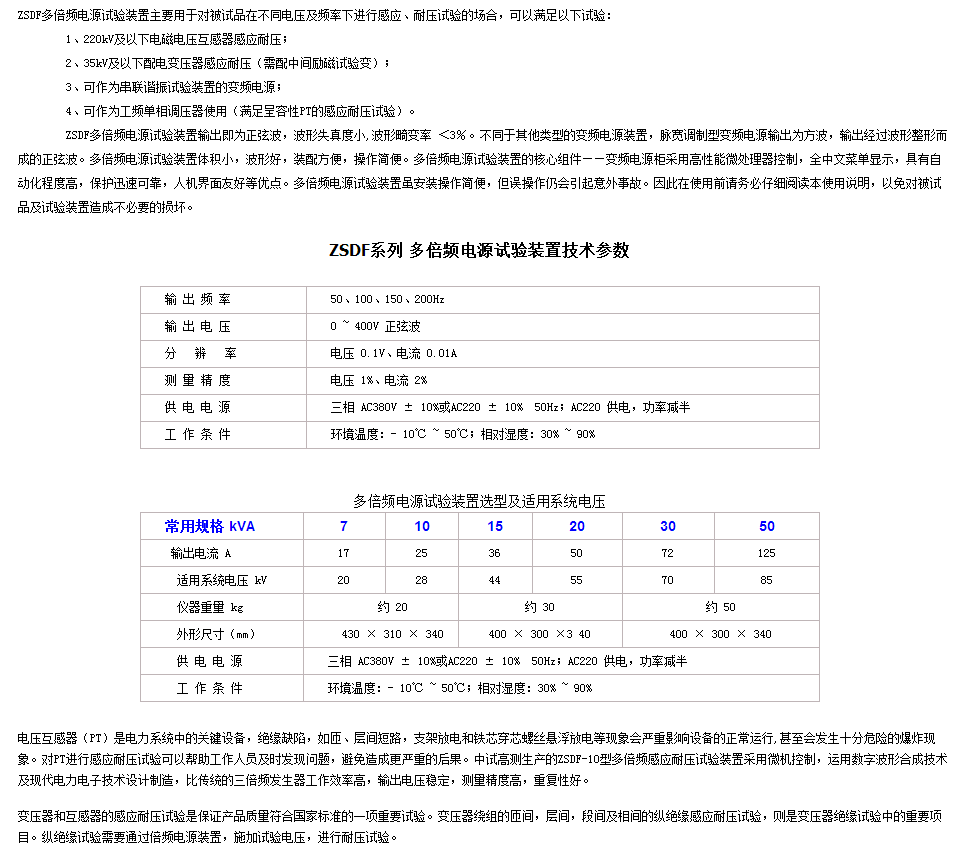

ZSDBF-5KVA 多倍頻感應耐壓試驗裝置技術指標
裝置容量：5kW
輸入電壓：AC，三相，380V±10%。
電源頻率：50Hz。
輸出電壓：0 ～400V

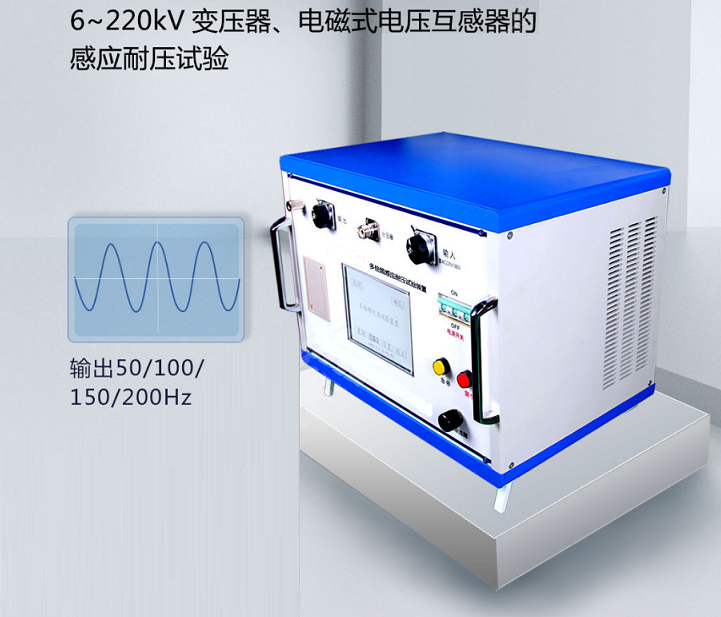

輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
波形畸變率：<3%。
保護功能：對被試品具有過流、過壓及試品閃絡保護 (見變頻電源部分)；
5kW/380V 1臺
額定輸出容量：5kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：25A
額定輸出電流：25A
噪聲水平：≤50dB
重量：約12kg；

感應耐壓試驗原理
變壓器剛出產時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患。
而感應耐壓試驗給變壓器施加2倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓;感應耐壓試驗給變壓器施加頻率在2倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿;感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿;故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。
感應耐壓試驗給變壓器施加電源的頻率之所以在2倍的額定頻率以上，是因為：變壓器的激磁電流i――主磁通振幅Фm的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分，又因在電源頻率不變的情況下，主磁通Фm決定于外施電壓U:
U――外施電源電壓，
V△ФmE――加電繞組的感應電動勢，
Vf――外施電源頻率，
HzW――加電繞組的匝數，
n所以給變壓器加2倍額定電壓以上的電壓△ii必然會導致鐵芯嚴重飽和，主磁通Фm增大△Фm，激磁電流i會急劇增加，致使變壓器發熱燒毀;為使變壓器在加2倍壓以上鐵芯仍不飽和，則需要提高電源的頻率至2倍頻以上。感應耐壓試驗給變壓器原邊加2倍壓以上，2倍頻以上的電源，變壓器的主磁通會使原邊和副邊同時感應出感應電動勢E1和E2，且分別是其額定工作狀態下的2倍以上，所以感應耐壓試驗可以同時對主、副繞組進行縱絕緣性能的測試。當然，我們也完全可以根據需要從變壓器的副邊進行測試，不過所施加的電壓應當是變壓器額定工作狀態下空載電壓的2倍以上，頻率同樣是額定頻率的2倍以上。

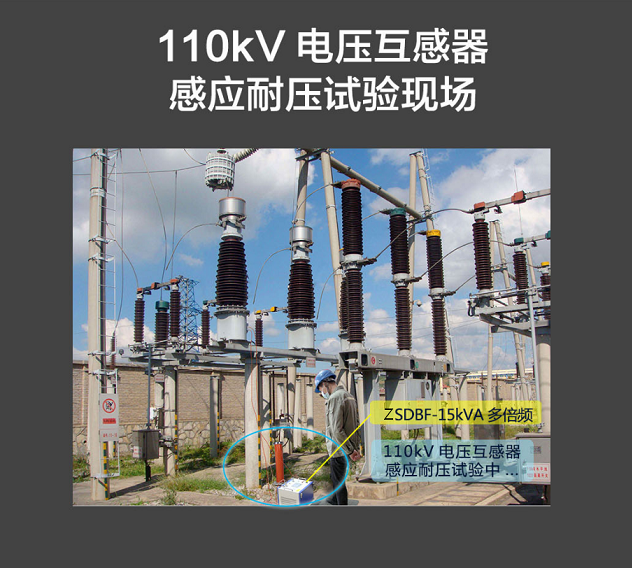

ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

變壓器的空載試驗就是從變壓器任一組線圈施加額定電壓，其它線圈開路的情況下，測量變壓器的空載損耗和空載電流。空載電流用它與額定電流的百分數表示。
1、空載試驗是測量額定電壓下的空載損耗和空載電流，試驗時高壓側開路低壓側加壓，試驗電壓是低壓側的額定電壓，試驗電壓低，試驗電流為額定電流百分之幾或千分之幾。
2、變壓器空載試驗的電源容量的選擇：保證電源波形失真不超過5％，試品的空載容量應在電源容量的50以下；采用調壓起加壓，空載容量應小于調壓器容量的50％；采用發電機組試驗時，空載容量應小于發電機容量的25％。
空載試驗的試驗電壓是低壓側的額定電壓，變壓器空載試驗主要測量空載損耗。空載損耗主要是鐵損耗。鐵損耗的大小可以認為與負載的大小無關，即空載時的損耗等于負載時的鐵損耗，但這是指額定電壓時的情況。如果電壓偏離額定指，由于變壓器鐵芯中的磁感應強度處在磁化曲線的飽和段，空載損耗和空載電流都會急劇變化，因此，空載試驗應在額定電壓下進行。注意：在測量大型變壓器的空載或負載損耗時，因為功率因數很低，可達到cosφ小于和等于0.1。所以一定要求采用低功率因數的瓦特表。
3、通過空載試驗可以發現變壓器以下缺陷：硅鋼片間絕緣不良。鐵芯極間、片間局部短路燒損，穿芯螺栓或綁扎鋼帶、壓板、上軛鐵等的絕緣部分損壞、形成短路，磁路中硅鋼片松動、錯位、氣隙太大，鐵芯多點接地，線圈有匝間、層間短路或并聯支路匝數不等、安匝不平衡等，誤用了高耗劣質硅鋼片或設計計算有誤;

外施耐壓試驗，外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，也曾稱工頻耐壓試驗。它是考核不同側繞組間和繞組對地間的絕緣性能，也就是考核變壓器主絕緣的水平，所以只適用于全絕緣變壓器。感應耐壓試驗全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。

負載試驗是測量額定電流下的負載損耗和阻抗電壓，試驗時，低壓側短路，高壓側加電壓，試驗電流為高壓側額定電流，試驗電流較小，現場容易做到，故負載試驗一般都從高壓側加電壓。

變壓器空負載測試儀能同時測量單相或三相電力變壓器的交流電壓有效值，電壓平均值、有效值、有功功率、功率因素和頻率等電量參數，測量精度為0.1級，智能化、專業化設計、適用于電力變壓器空載、負載、感應等試驗的測試。
儀器特性：
>單機可以完成 1000KVA 以下的配電變壓器全電流下的負載試驗；在三分之一額定電流下可完成2500KVA 以下的配電變壓器的負載試驗
> 儀器可以由用戶預設 20 組參數，而且這些參數可以根據需要隨時刪除和增加，使用更方便。
> 可以存儲 20 組試驗結果，試驗結果采用先進的存儲方式存儲。
