中試控股技術研究院魯工為您講解：電源倍頻耐壓試驗裝置（中試大廠）

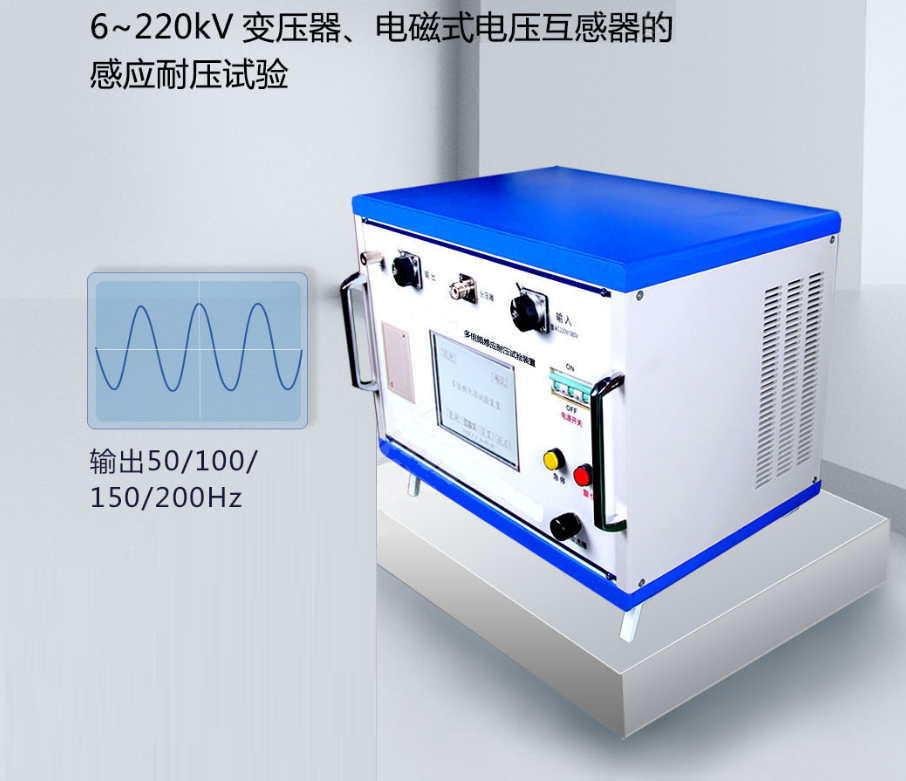

ZSDBF-5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。

多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。

多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

裝置容量：5kW
輸入電壓：AC，三相，380V±10%。
電源頻率：50Hz。
輸出電壓：0 ～400V
輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
波形畸變率：<3%。
保護功能：對被試品具有過流 、過壓及試品閃絡保護 (見變頻電源部分)；
5kW/380V  1臺
額定輸出容量：5kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V， 單相，
額定輸入電流：25A
額定輸出電流：25A
噪聲水平 ：≤50dB
重  量：約12kg；

變壓器和互感器的感應耐壓試驗是中試控股保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。

縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。

PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

電子式多倍頻發生器還有很多其他的優點。儀器核心部分使用變頻調節器，采用電力電子技術，試驗數據更加精確。儀器的其他功能，比如參數預置、保護設置、頻率選擇、電壓調節控制等也都全部采用數字控制技術，使得實驗人員的工作負擔大大降低，工作效率更高效。

儀器內部為計算機控制，存儲容量可達3200組試驗數據。并且采用觸摸式操作方式，配備熱敏打印機進行數據打印功能。除此之外，儀器的外置LC濾波回路，可以保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

（1）兆歐表測量端鈕接入電阻等于儀表的中值電阻時，端鈕電壓應不低于儀表額定電壓的90%。這是對電源負荷能力正確的定義方法。但是，兆歐表的容量決定于測量電源內阻和測試回路串接電阻值，在接有直流放大器以提高指示靈敏度的兆歐表中，中值電阻大小已不反映儀表測量回路的阻抗特性，與儀表測試能力無關，沒有理由仍然取中值電阻的大小作衡量儀表測試電源負荷能力的參考負荷值。

（2）兆歐表測量端鈕短路時的電流Id，并要求此時測試電源的輸出電壓不低于額定值的80%，實際上，后一指標無現實物理意義。考慮到測試電源內阻是電源負荷的函數，非恒定值。

（3）兆歐表的短路電流Id，并輔以測量負載20MΩ時的端鈕電壓與額定電壓的比值β為儀表的容量指標。

（4）兆歐表向用戶提供隱含了儀表回路串聯地那組的測試電源負荷特性曲線UEL=f(REL)。

顯然，第四種方式最完整，但無法以定量的型式給出容量參數。第三種方法也較為合理，增加了一個易于測量的輔助指標β。應當指出，不能僅憑Id的大小來評價不同電壓等級兆歐表的測試能力，其中比值β與電壓等級基本無關，而Id的計算或測量值與電壓等級有關。

在《現場絕緣試驗實施導則》（DL474.1~6—92）中指出，兆歐表的容量即最大輸出電流值（輸出端經毫安表測得）。它對吸收比及極化指數的測量更有一定的影響，在上述測量中，應盡量選用最大輸出電流為1mA及以上的兆歐表，以便得到較準確的測量結果。

應當指出，在比較絕緣電阻測量給結果時，不應忽視兆歐表容量的影響，這是因為兆歐表容量不同，則試品電容分量充電至穩定值所需的時間不同，并影響測試電壓在試品上的建立時間，從而試品內部的介質極化強度不同，試品視在絕緣電阻值、吸收比或極化指數的讀測值也將出現差異。

測量兩平行輸電線路之間的耦合電容，其目的是用來分析電容傳遞過電壓，即當一條線路發生故障時，通過電容耦合過電壓，危及另一條線路的安全。

測量兩條輸電線路之間的互感阻抗，其目的是，當一條線路流過不對稱短路電流時，由于互感作用，另一回線路產生感應電壓、電流，有可能使繼電保護裝置誤動，故需要考慮互感的影響。
