中試控股技術研究院魯工為您講解：電纜串聯諧振試驗裝置（電力院）

ZSBP-540kVA/270kV變頻諧振試驗裝置

試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
數據查詢功能,根據試驗日期查詢以往的試驗數據。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻諧振試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

技術參數及功能描述
1、技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
供貨清單一覽表
序號 設備名稱 型號規格 單位 數量
1 變頻電源 25kW 臺 1
2 勵磁變壓器 12.5kVA 臺 2
3 高壓電抗器 90kVA/45kV 臺 6
4 電容分壓器 270/0.001 臺 1
5 電容器 60KV 臺 1
6 附件箱 含測試線一套 套 1
激勵變壓器接線用法：
用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如接線找1-2kV的接線端子；
用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如接線找3-4kV的接線端子；
用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，比如接線找4-6kV的接線端子；
激勵變什么情況下用串聯和并聯，高電壓小電流試驗一般采用串聯，比如變壓器，開關，GIS等試驗，激勵變就要采用高電壓的電壓端子接線，這時激勵變外部端子就要串聯使用；低電壓大電流試驗一般采用并聯，比如電纜，發電機等試驗，激勵變就要采用低電壓的電壓端子接線，這時激勵變外部端子一般就要并聯使用。
、注意事項
? 激勵變使用時，高壓尾X必須接地（實物已連接），成套設備的接地均需通過分壓器接地端接地，再與試品的地網相連，保證一點接地。
? 激勵變壓器使用時可以串并聯使用，聯結方法見激勵變壓器面板提示。
? 使用時各根高壓導線應拉直騰空（特別是高壓硅膠線），以避免對地起暈。
? 請嚴格按照說明書規定的連線方式連接使用,否則將會對該設備造成損壞。
若線路接通后無法找到諧振點而不能升壓，則很可能是回路沒有接通，則應檢查線路是否接通
手動/自動試驗
1、手動試驗

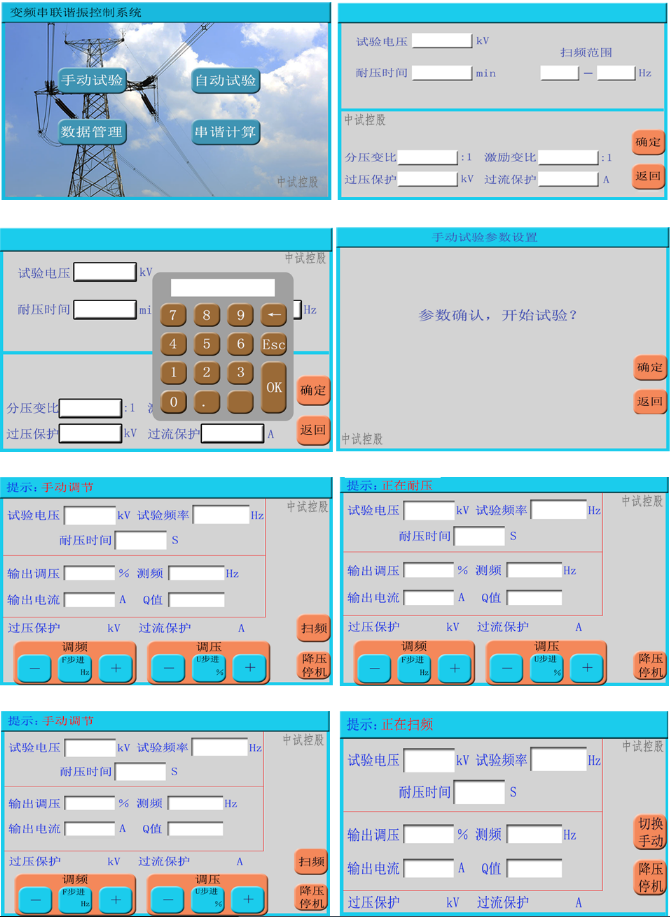

檢查試驗線路,確保線路無誤后，合上電源開關。儀器顯示如下圖：

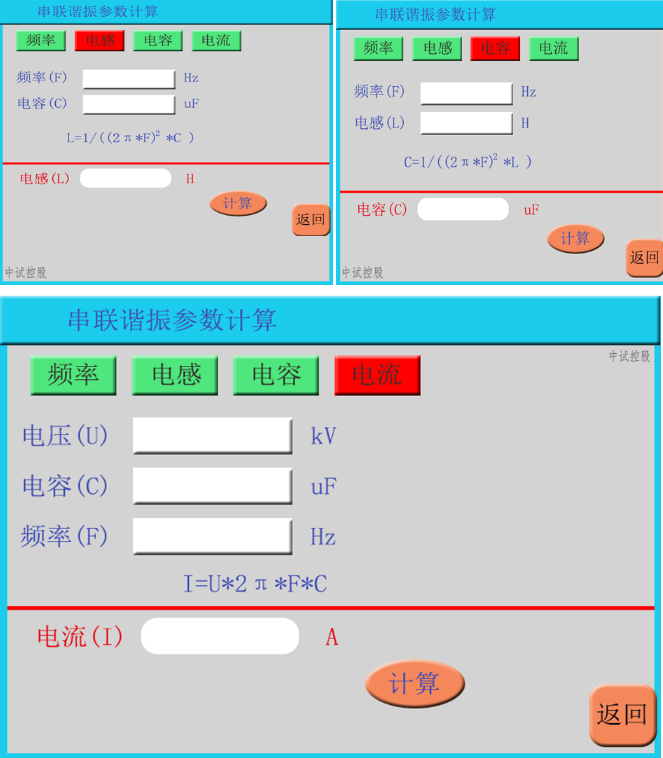

（1）按【手動試驗】鍵進入試驗參數設置.（見下圖）包括以下參數：
試驗電壓設置
【參數設置】在設置參數過程中，每次設完當前參數按下小鍵盤上OK才能進入下一項設置（不是界面上確定鍵）
【試驗電壓】試驗過程中要升到的目標電壓值。
【耐壓時間】試驗過程中的耐壓時間，時間到自動停機（最大99分鐘）。
【分壓變比】高壓分壓器的分壓比（分壓變比是根據當前分壓器的實際變比值填入，注意不能填錯，否則高壓測量數據出錯。）
【過壓保護】試驗過程中的最高電壓，默認為目標電壓1.1倍，用戶可自己設置，但不能超過1.1倍。試驗電壓超過此設定值則保護停機
【過流保護】試驗過程中的最大電流設定值，超過則保護停機
2、手動試驗中手動調頻手動升壓；（1） 此時調節頻率加和減尋找諧振點（尋找掃頻過程中某一點的最高電壓值，并且“測頻”的頻率值應與試驗頻率接近）諧振點找到后調節電壓加和減開始升壓。
（2）升到目標值后設備自動開始計時，此時設備會提示正在耐壓，耐壓時間由黑色變成紅色倒計時。（見下圖中耐壓時間數字部分）
重點推薦使用---2.2 手動試驗中自動調頻手動升壓(簡稱半自動試驗)

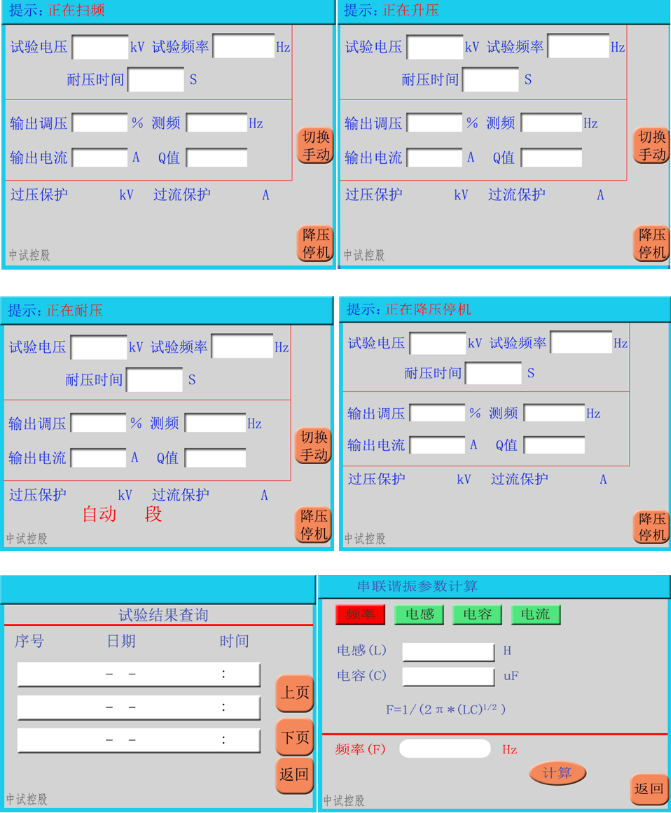

1.按下掃頻鍵后40秒鐘自動找到諧振點

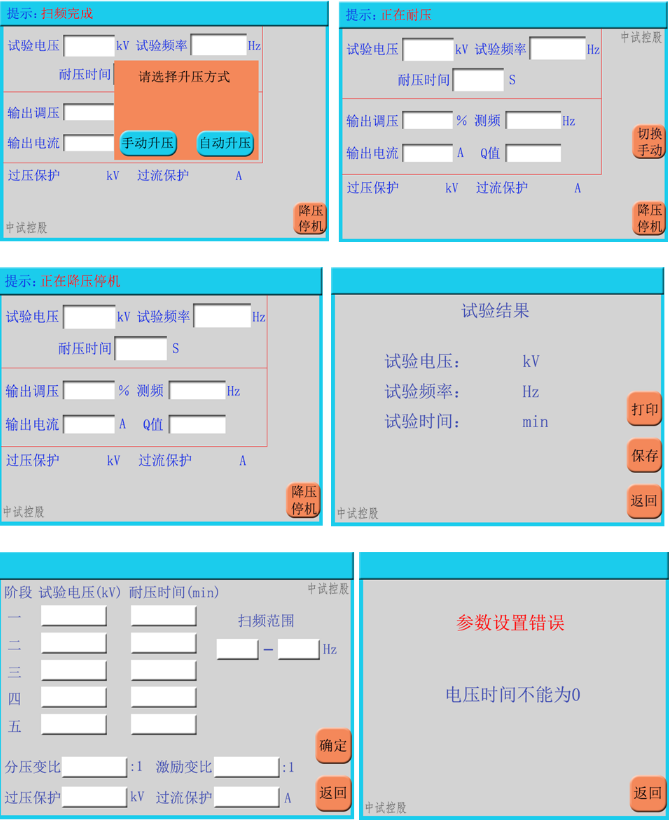

2.找到諧振頻率點之后提示：
3.此時有兩種選擇；按下手動升壓后，就需要人來控制升壓，點擊調壓+，- 鍵就可以達到你所需要的目標值；按下自動升壓機器就會完成你所需要的目標值。
當升壓到所需要的目標值后如下圖：
4.升到目標值后設備自動開始計時，此時設備會提示正在耐壓，耐壓時間由黑色變成紅色倒計時。（見下圖中耐壓時間數字部分）計時結束后控制箱會自動降壓停機。

設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006
《水輪發電機組安裝技術規范》               GB/T8564――2003
《高壓諧振試驗裝置》                       DL/T 849.6—2004
《電抗器》                                 GB10229.88
《電力設備預防性試驗規程》                  DL/T596-1996
《耦合電容器和電容分壓器》                  IEC358(1990)

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

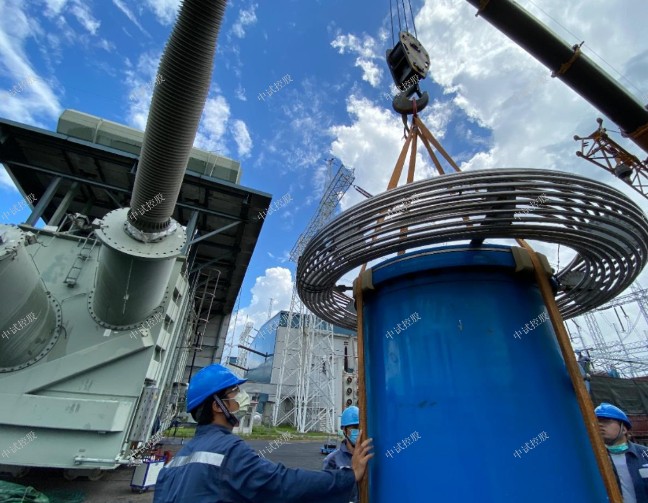

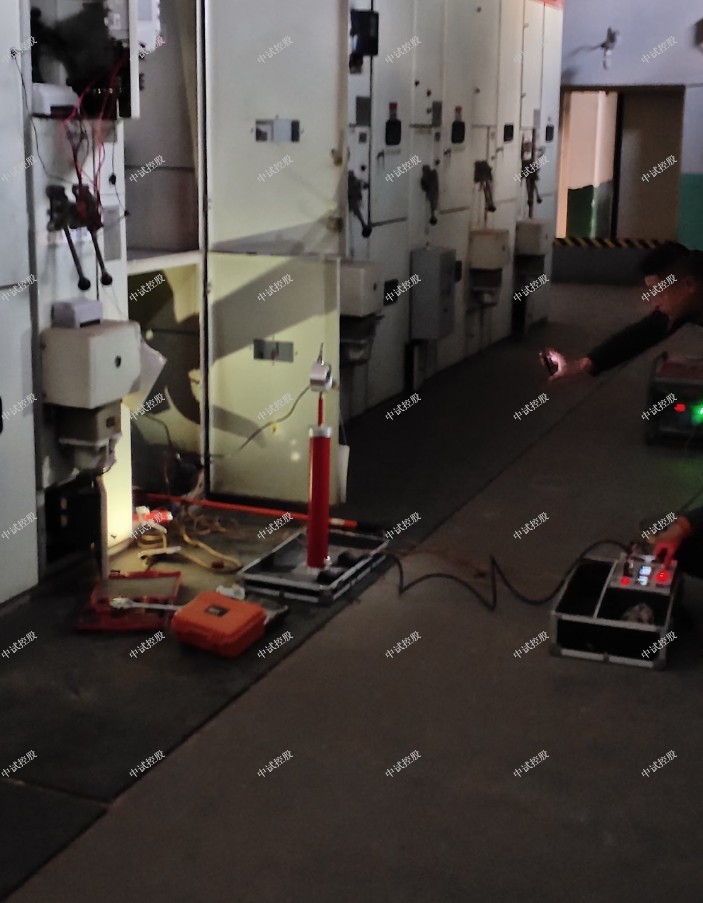

串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

變頻串聯諧振試驗裝置適用于各種大型電力變壓器、電力電纜、汽輪及水輪發馬達及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者進行試驗工作電壓技術要求具有較高，變頻串聯諧振試驗檢測裝置對試驗裝置的電源容量以及相應的也有能力較高的要求，傳統的工頻耐壓裝置設計往往單件體積大，重量重，不便于施工現場搬運，而且不便于學生任意產品組合，靈活性較差。好的方法是使用壓力測試裝置的測試串聯諧振頻率。

變頻串聯諧振試驗裝置是利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的串聯諧振試驗裝置。變頻串聯諧振試驗裝置由隔離變壓(氣壓變量)器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成一個串聯諧振網絡連接管理方式;分壓器并聯在被試品上，用于進行測量被試品上的諧振工作電壓，并作過壓保護環境信號;調頻功率數據輸出經激勵變壓器耦合給串聯諧振回路，提供信息串聯諧振的激勵理論功率。

變頻串聯諧振試驗裝置具有超強的過載能力：

變頻串聯諧振試驗裝置成套設備出廠前均按照技術規范書做額定電壓的1.2倍耐壓試驗，保證變頻串聯諧振試驗裝置滿足客戶各種不同要求的現場需要。

變頻串聯諧振試驗裝置自動調頻功能強大：

當系統為自動調頻時，從30Hz到300Hz，顯示掃頻曲線，變頻(變頻)系列諧振測試裝置用戶可以直觀地看到系統調諧過程.. 掃頻完成后，系統根據掃頻最初發現的諧振頻率點，在其±5范圍內進行0.01Hz分辨率的頻率(頻率)精掃.. 最后*鎖定諧振頻率點。

變頻串聯諧振試驗裝置支持多種試驗模式 ：

系統支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，變頻串聯諧振試驗裝置既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
