中試控股技術研究院魯工為您講解：電纜交流耐壓智能試驗系統35KV

ZSBP-540kVA/270kV變頻諧振試驗裝置

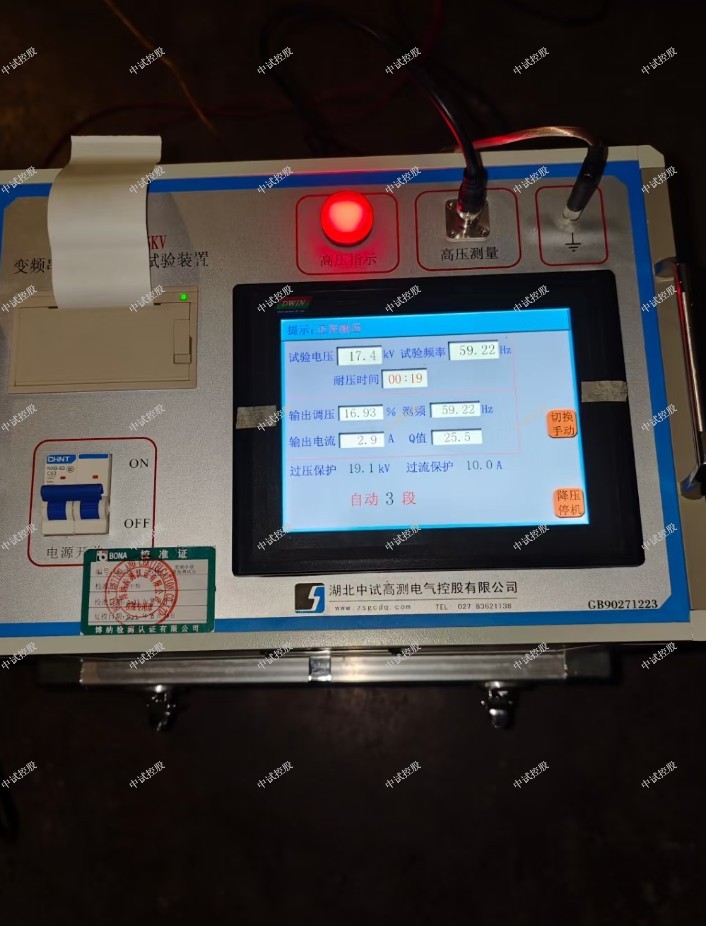

試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
數據查詢功能,根據試驗日期查詢以往的試驗數據。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻諧振試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

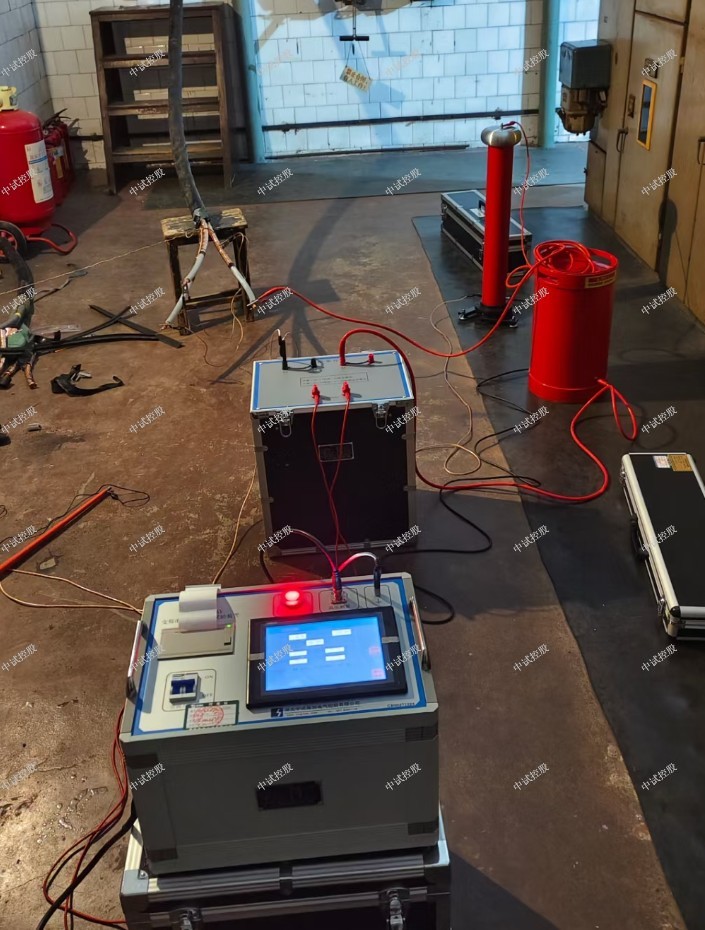

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

技術參數及功能描述
1、技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
串諧計算
為了用戶更好更快的完成試驗，多用計算公式可以節約時間和少帶設備
注意事項及常見問題
1、高壓試驗請注意安全，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。
2、串聯諧振系統支持的最高電壓為800Kv，實際能夠升到的高壓由激勵變壓器決定，請根據試驗電壓調換合適的激勵變壓器。
3、如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確。
4、正?！巴C”采用逐步降壓停機的方式，保護停機直接快速停機，遇到緊急情況可以直接斷開空開直接關機。
5、如果自動掃頻失敗，請檢查接線或重設掃頻范圍。
6、本系統試驗電壓為峰值采樣（國標要求），如果系統顯示的高壓跟萬用表顯示的高壓差別大，請檢查“試驗參數”中的“分壓變比”是否正確填寫。
常見故障排除
通用注意事項
1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4.各聯接線不能接錯，否則可導致試驗裝置損壞
5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
常見故障原因及排除
1.自動調諧不能完成，找不到諧振點：
現象：
調諧完成后儀器提示高壓異常
原因：
回路接地不好，試驗回路接線錯誤，裝置某一儀器開路，高壓測量線短路或者開路，高壓測量紅黑線頭插反
排除方法：
1）檢查接地裝置可靠，接地連接線是否有斷開點；
2）檢查勵磁變壓器的高低壓線圈的通斷；
3）檢查每一只電抗器的通斷；
4）檢查分壓器的信號線的通斷；
5）檢查分壓器的高低壓電容臂的通斷；
6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
3 不能升壓到試驗電壓
現象：
1）；改換激勵電壓到較高的電壓接頭
2）被試品部分有避雷器沒有打開連線
3）諧振點沒有找準，偏諧；
原因：
1）電抗器與試品電容量不匹配，沒有準確找到諧振點；
2）試品損耗較高，系統Q值太低；
3）勵磁變壓器高壓輸出電壓較低；
4）高壓連接線過長或沒有采用高壓防暈線
排除方法：
1）將補償電容器并接入試驗回路，加大回路電容量；
2）盡可能將多只電抗器串聯，提高回路電感量；
3）提高勵磁變壓器的輸出電壓；
4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
5） 一般在設備較高電壓輸出時，采用高壓防暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006
《水輪發電機組安裝技術規范》               GB/T8564――2003
《高壓諧振試驗裝置》                       DL/T 849.6—2004
《電抗器》                                 GB10229.88
《電力設備預防性試驗規程》                  DL/T596-1996
《耦合電容器和電容分壓器》                  IEC358(1990)

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

1、電流選擇

根據電氣設備所需的電流IC選擇串聯諧振試驗裝置的額定輸出電流IN，使其大于所需的電流IC，即IN＞IC而所需的電流IC可按下式進行估算，試驗變壓器的額定輸出電流取IN＝770A。

2、電壓選擇

根據試驗電壓的要求，選擇具有合適電壓的串聯諧振試驗裝置，使試驗變壓器的高壓側的額定電壓UN大于試驗電壓UC，即UN＞UC；其次檢查試驗變壓器所需的低壓側電壓，是否能和現場的電源電壓、調壓器相匹配。

串聯諧振試驗裝置的電壓值既要能滿足發現被試品的絕緣缺陷，考核其絕緣的抗電強度，又要盡可能避免在試驗過程中對絕緣造成較大的損傷，所以確定恰當的試驗電壓值意義重大。所以，串聯諧振試驗裝置的額定電壓設為UN＝330kV。

3、串聯諧振試驗裝置容量的選擇

選擇串聯諧振試驗裝置的容量應盡可能大于計算結果，因為試驗線路、試驗設備，本身對地存在雜散電容，使得估算的試驗電流小于實際值的緣故。用50Hz電壓進行試驗，由于電纜線路的電容較大，做試驗就需要大容量的試驗變壓器、調壓器以及電源等串聯諧振試驗裝置設備。

4、串聯諧振試驗裝置對絕緣缺陷的檢測

絕緣缺陷的檢測是最嚴格、最有效和最直接的試驗方法，它對判斷電氣設備能否繼續參加運行具有決定性的意義，也是保證設備絕緣水平，避免發生絕緣事故的重要手段。絕緣缺陷的檢測是在接近運行條件的情況下，檢驗設備助絕緣水平。對設備來說，是一種破壞性試驗?？赡軙^緣造成新的損傷或者加劇絕緣原有的損傷，但這些損傷在加壓的時間內并未擊穿顯現出來，由于造成的絕緣損傷是不可恢復，永久性的，如果串聯諧振試驗裝置繼續投入使用，將會受到極大的危害。

   如今，電力行業中的許多制造商將使用串聯諧振測試儀。然后，每個人都必須比較并檢查銷售系列共振的市場。在這里中試控股電力建議您選擇一個著名的大工廠，以便他們擁有成熟的技術研發，產品設計和生產以及完善的一對一售后服務。

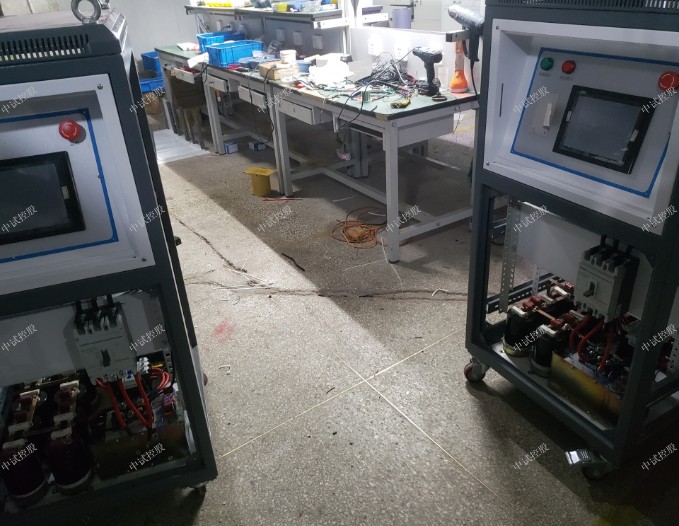

        串聯諧振測試器和變頻串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器分為兩類，控制臺型為20KW以上，便攜式箱型為20KW以下。它由一個控制器和一個過濾器組成。變頻控制器的主要功能是將具有固定幅度和頻率的380V或200V工頻正弦交流電轉換為具有可調幅度和頻率的正弦波。并為整套設備供電。勵磁變壓器的功能是將變頻電源輸出的電壓提高到合適的測試電壓。高壓電抗器L是諧振箱的重要組成部分。當電源頻率等于1/（2π√LCX）時，它將與被試品 CX串聯諧振。 為了方便電網維護和提高用電安全性，需要高壓輸變電設備進行交流耐壓測試。然而，中試控股電力變頻串聯諧振測試裝置是用于實現高電壓和大容量的測量裝置，并且可以通過電抗器，勵磁變壓器對電力電纜，母線，開關，GIS，變壓器等進行工頻耐壓測試。補償電容器和主控制裝置的組成，是因為測試對象絕緣內的電壓，波形和頻率以及電場與實際操作一致，并且測試電壓高于實際操作電壓。因此，中試控股電力串聯諧振測試裝置在確定電氣設備的介電強度方面最為嚴格。最直接，最有效的方法之一。
