中試控股技術研究院魯工為您講解：6kV高壓電纜交流耐壓試驗裝置

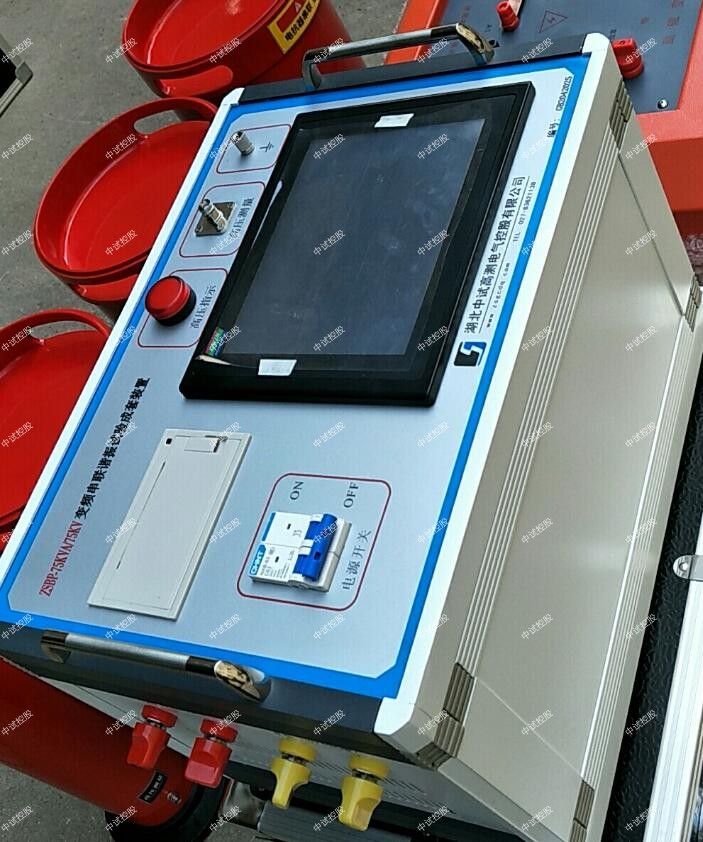

ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置

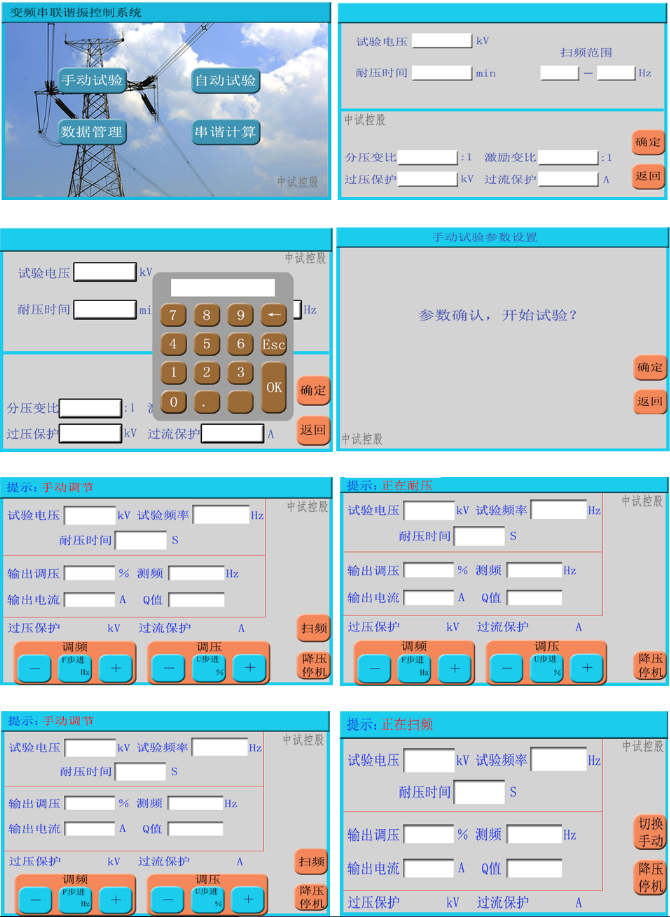

全自動模式、半自動模式、手動模式

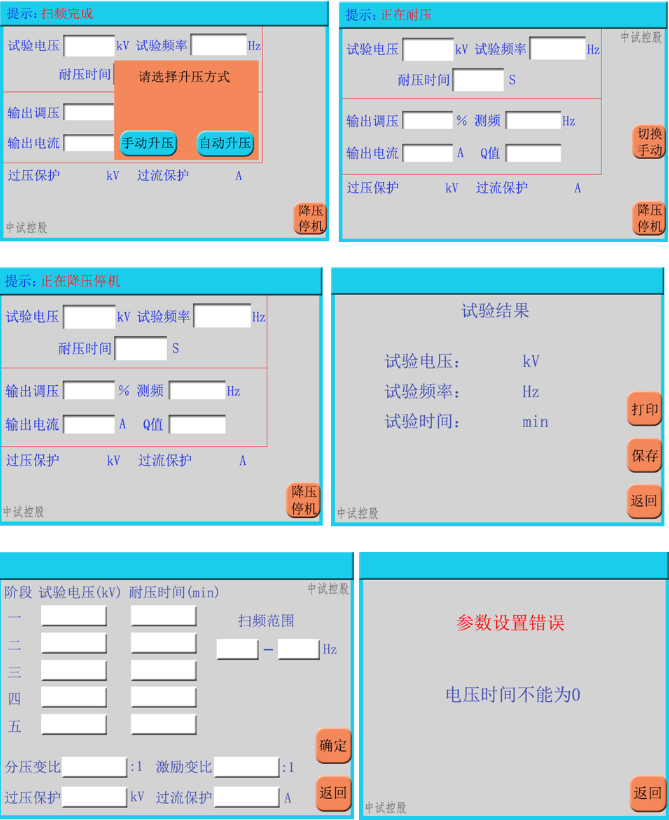

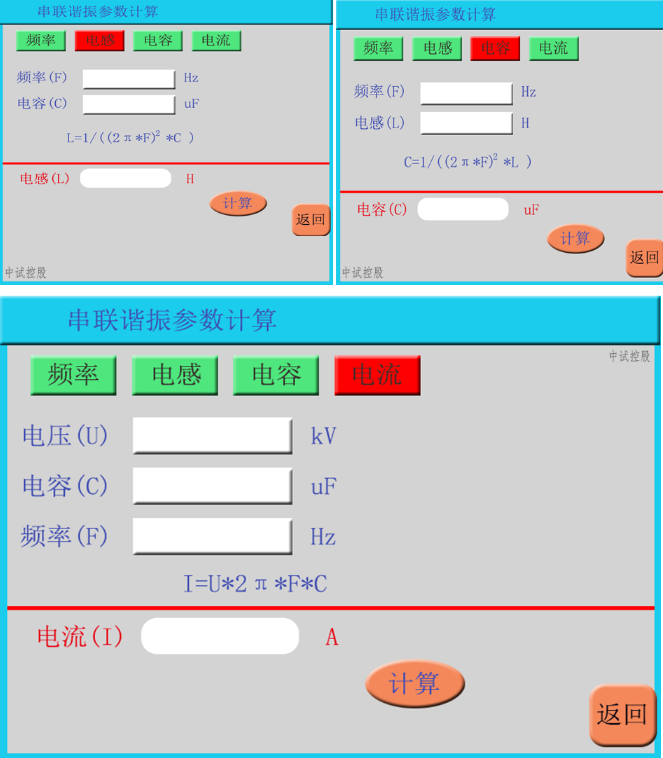

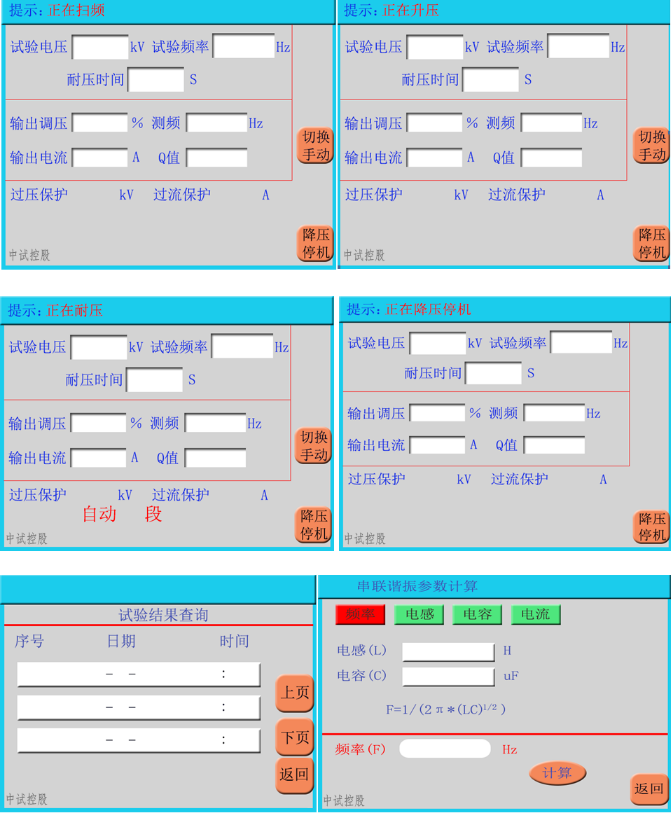

實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

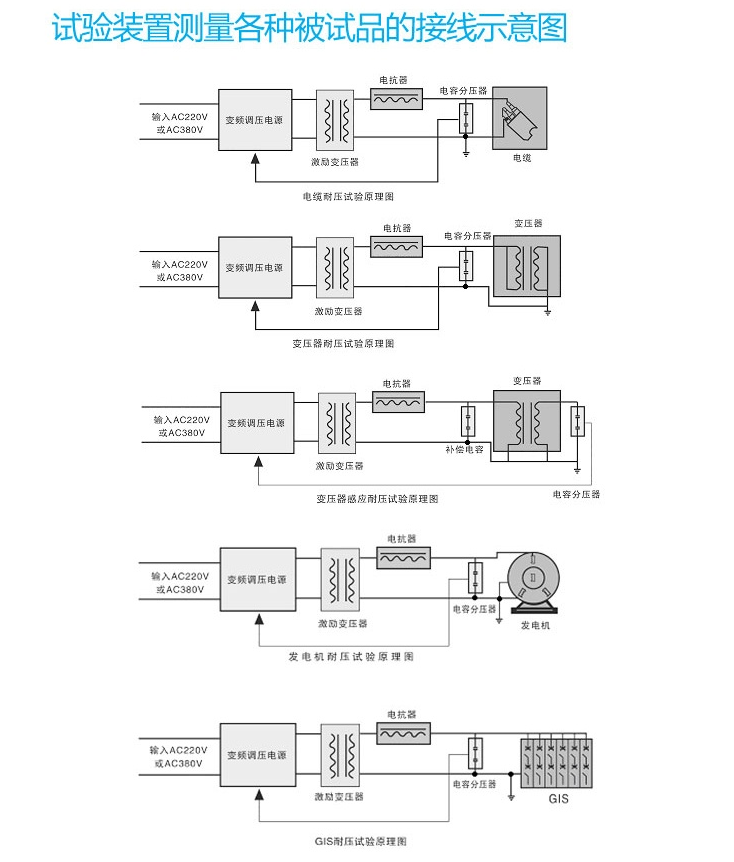

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

ZSBP-108KVA/108KV變頻串聯諧振耐壓試驗裝置
一、介紹
執行標準：DL/T 849.6-2016，DL/T 474.4-2018《電力設備專用測試儀高壓諧振試驗裝置》
作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗
可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗
電源：采用220V及380V兩種
元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等
二、參數
變頻串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1、輸入:電壓220V或者380V ±10%
2、頻率：45/65Hz
3、輸出電壓：0-250V
4、輸出波形：正弦波
5、頻率調節范圍：30-300Hz
6、頻率分辨率：0.01Hz
7、頻率穩定度：0.1%
8、頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
9、電壓分辨率：0.1kV
10、電壓測量精度：1.5%
11、電壓步進值： 1%，0.5%，0.1%，0.01%
12、運行連續工作時間：60分鐘
國內一些研究機構認為，交聯聚乙烯電纜的直流耐壓試驗中，由于空間電荷效應，絕緣中的實際電場強度可比電纜絕緣的工作電場強度高達11倍。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。

其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。

同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓試驗也定期進行。這些設備的試驗要求的試驗設備容量大，，通常情況下采用諧振的方法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。

等效工頻條件一般采用45—65HZ的頻率范圍，但是很多試驗單位要求30-300HZ試驗電源對這類設備進行交流耐壓試驗。

另外還有一種低頻設備，0.1HZ的超低頻設備耐壓儀，他有一個弊端就是電壓很難做到很高，在行業里推廣使用一直沒有得到用戶的大面積認可。串聯諧振裝置的應用很快就得到市場的認可，他是真實模擬運行狀態施加電壓，能夠很快的發現被試設備本身狀態情況。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

1．主機找不到諧振點。

原因：系統諧振點在主機的輸出頻率范圍之外；系統接線錯誤；

系統未可靠接地；高壓采樣反饋信號開路或連接不可靠；試品有故障。

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；

3）檢查每一只電抗器的通斷；

4）檢查分壓器的信號線的通斷；

5）檢查分壓器的高低壓電容臂的通斷；

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

2．主機復位。

原因：主機供電電源波動；外界強磁場干擾；主機未可靠接地；

3．Q值偏低，即電壓升不上去，或升不高。

現象：

1）調諧曲線是一條曲線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5）一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

4．電源跳閘。

原因：諧振系統回路短路

串聯諧振耐壓裝置注意事項

1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。

5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
