中試控股技術研究院魯工為您講解：10kV交聯電纜主絕緣耐壓試驗裝置

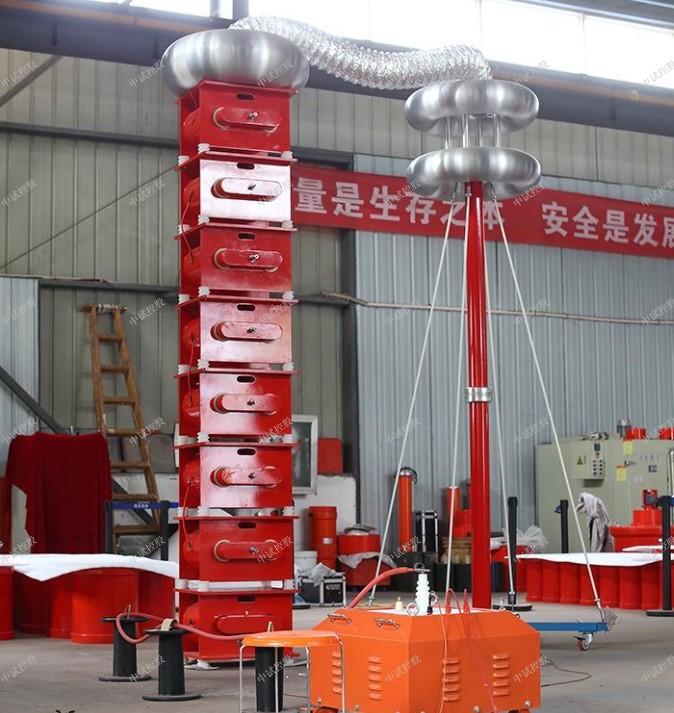

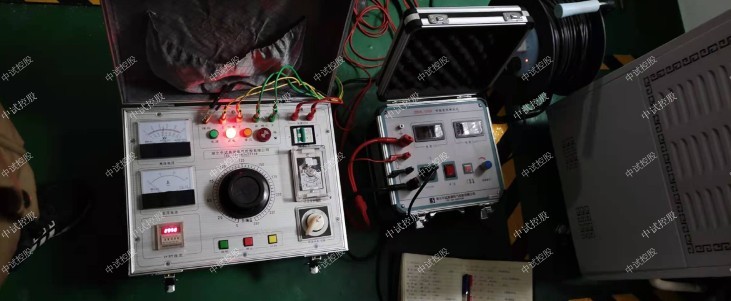

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置

10kV/25mm2電纜1km交流耐壓試驗，電容量≤0.1576uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
10kV/120mm2電纜0.6km交流耐壓試驗，電容量≤0.1562uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
10kV/300mm2電纜0.5km交流耐壓試驗，電容量≤0.1877uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
10kV/630mm2電纜0.2km交流耐壓試驗，電容量≤0.102uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

警 告！
禁止帶電拔插測試線，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！
高壓危險！操作此電源或諧振系統的人員必須具備高壓專業技術人員資格。
1． 查看或拆接試驗回路連線時，必須斷開設備電源，         嚴禁設備帶電時查看或拆接試驗回路連線。否則可能造成人員傷亡事故。
2． 操作人員必須熟讀操作手冊了解操作注意事項后，嚴格按照操作手冊進行操作。
3． 通電試驗前必須檢查所有試驗連線正確，尤其是接地端子必須良好接地。
安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。
只有合格的技術人員才可執行維修
—防止火災或人身傷害！
使用適當的電源線：只可使用本產品專用、并且符合本產品規格的電源線。
正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
在有可疑的故障時，請勿操作：如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作
請勿在易爆環境中操作
保持產品表面清潔和干燥

驗證：

1、110kV/300mm長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

使用電抗器兩節并聯，則L=350/2=175H

2、35kV/300mm長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節并聯，則L=276/2=138H

當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。

特征

變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

①整個電路的電阻R=0（包括線圈、導線），從能量角度看沒有其它形式的能向內能轉化，即熱損耗為零。

②電感線圈L集中了全部電路的電感，電容器C集中了全部電路的電容，無潛布電容存在。

③LC振蕩電路在發生電磁振蕩時不向外界空間輻射電磁波，是嚴格意義上的閉合電路，LC電路內部只發生線圈磁場能與電容器電場能之間的相互轉化，即便是電容器內產生的變化電場，線圈內產生的變化磁場也沒有按麥克斯韋的電磁場理論激發相應的磁場和電場，向周圍空間輻射電磁波。

能產生大小和方向都隨周期發生變化的電流叫振蕩電流。能產生振蕩電流的電路叫振蕩電路。其中最簡單的振蕩電路叫LC回路。

振蕩電流是一種交變電流,是一種頻率很高的交變電流，它無法用線圈在磁場中轉動產生，只能是由振蕩電路產生。

充電完畢（放電開始）：電場能達到最大，磁場能為零，回路中感應電流i=0。

放電完畢（充電開始）：電場能為零，磁場能達到最大，回路中感應電流達到最大。

充電過程：電場能在增加，磁場能在減小，回路中電流在減小，電容器上電量在增加。從能量看：磁場能在向電場能轉化。

放電過程：電場能在減少，磁場能在增加，回路中電流在增加，電容器上的電量在減少。從能量看：電場能在向磁場能轉化。

在振蕩電路中產生振蕩電流的過程中，電容器極板上的電荷，通過線圈的電流，以及跟電流和電荷相聯系的磁場和電場都發生周期性變化，這種現象叫電磁振蕩。

諧振即物理的簡諧振動，物體的加速度在跟偏離平衡位置的位移成正比，且總是指向平衡位置的回復力的作用下的振動。其動力學方程式是F=-kx。 諧振的現象是電流增大和電壓減小，越接近諧振中心，電流表電壓表功率表轉動變化快，但是和短路的區別是不會出現零序量。

一種放大形式，一般在高頻或者射頻電路中比較常見。在高頻或者射頻中，諧振放大器一般應用于小信號放大，我們稱作為諧振放大器。

諧振功率放大器的特點

1.采用諧振網絡作負載。

2.一般工作在丙類或乙類狀態。

3.工作頻率和相對通頻帶相差很大。

4.技術指標要求輸出功率大、效率高。

在諧振功放中，為了提高效率，都在丙類工作狀態，或者工作在更高效率的丁類和戊類。在這種情況下，功率管集電極電流為嚴重失真的脈沖序列波形或周期性的開關波形。順便指出，在某些特定情況下，為了滿足對非線性失真的嚴格要求，也有采用甲類或乙類工作的諧振功放。

為實現不失真放大，必須限定輸入信號為單一頻率的高頻正弦波（即載波信號）或者在高頻附近占有很窄頻帶的已調波信號。在這種信號作用下，功率管集電極電流波形為接近余弦的脈沖序列，用傅氏級數將它分解為平均分量Ico，基波分量Iclmcos wt和各次諧波分量之和，輸出濾波匹配網絡取出基本波分量，濾除其它無用分量，就能在負載上獲得不失真的輸出信號。

同理，在功率管輸入端，基極電流也是失真脈沖序列，通過輸入匹配濾波網絡的濾波作用，加到功率管輸入端的為不失真的信號電壓。

與非諧振功放一樣，在特定的偏置條件下，對應于特定大小的輸入信號，功率管有一最佳負載，這時，諧振功放的輸出功率最大，效率也較高。因此，濾波匹配網絡除了濾波作用外，還起到匹配作用，即將輸出負載（往往是非電阻性負載）變換為功率管所需的最佳負載。
