中試控股技術研究院魯工為您講解：10kV/300mm2電纜1.5km交流耐壓試驗（串聯諧振裝置）

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

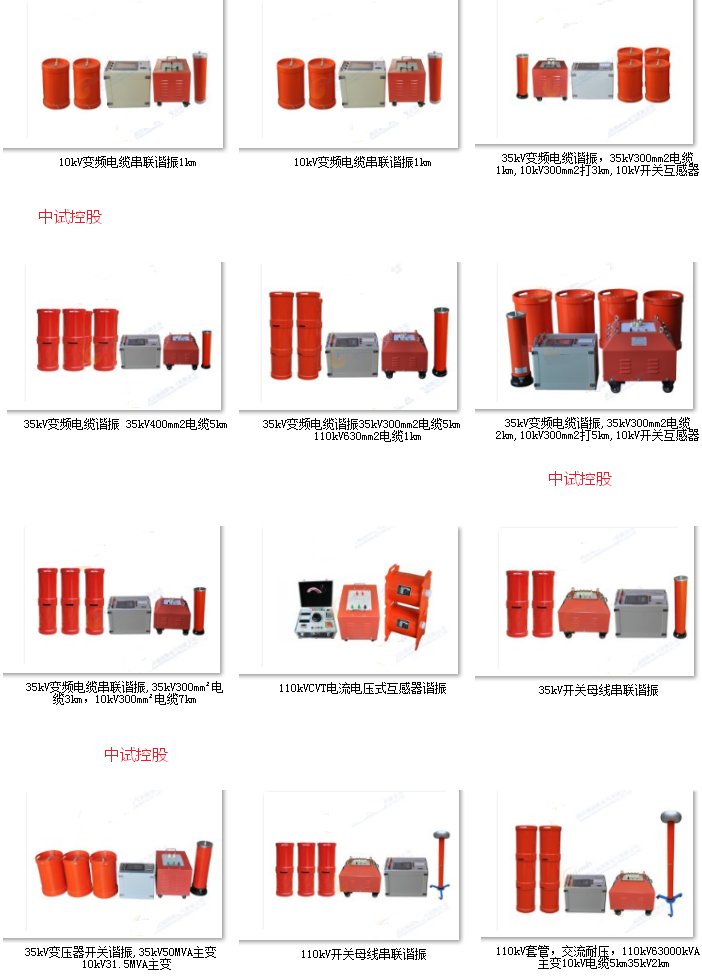

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置
技術方案
適用范圍
1. 10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。
中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

串聯諧振試驗裝置是進行交流耐壓的shou選設備，目前電力檢測行業對大容量被試品的耐壓試驗設備一般都會采用變頻串聯諧振耐壓試驗裝置，因為其采用電感電容的LC振蕩原理，可以采用組裝式的設備，即可完成長距離電纜，高電壓等級電氣設備的耐壓試驗。在實際應用中，因其操作簡單、便于攜帶的優點，廣泛應用于電力工程調試項目。其控制主機變頻電源可將流電經過AC→DC→AC變換，輸出為純凈的正弦波，輸出頻率和電壓一定范圍內可調，是串聯諧振進行升壓試驗的核心控制部分。

今天就針對現場經常遇到的一種情況講解一下可能的原因及排查的方案，以便于我們試驗人員在現場能自行解決這些常見問題

每一套串聯諧振試驗裝置在出廠之前，都會經過嚴格質檢，但是為什么到了試驗現場，變頻電源會出現升壓升不起來的現象（即升壓沒有達到設定值）。下面跟大家具體分析一下什么原因造成故障現象。

串聯諧振試驗裝置接線引起的原因

1.接線錯誤。根據測試原理，變頻電源的信號線應該與分壓器的采集信號柱相連，如果出現接線錯誤，則會導致升壓升不起來。這時只需將按照串聯諧振的操作說明，將各部分與被試品正確接線，即可解決升壓問題。

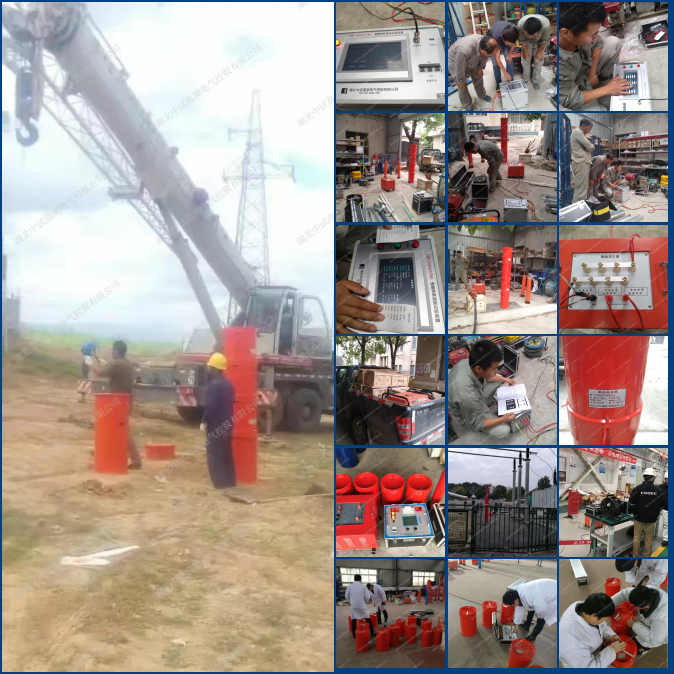

串聯諧振試驗裝置

2.短接線斷了。在試驗中，勵磁變和電抗器通過短接線聯結，從而保證升壓試驗正常進行。當短接線出現故障，則表示勵磁變和電抗器均不能正常工作，出現升不了壓的情況實屬正常。通常情況，廠家在發貨時，除了試驗必須的測試線外，均會預留一些，只需更換故障短接線，就可以正常升壓。

高壓試驗具有一定的危險性，在進行試驗時，一定要嚴格遵守安全準則，按照設備的使用說明書正確操作各個步驟，以避免不必要的故障及危險。當設備出現故障時，一定第一時間請教專業人士，根絕專業指導來進行故障排除，切不可盲目自信，隨意對設備進行拆卸維修。

變頻串聯諧振的相關知識

一、定義

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。

二、危害性

發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。

品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。

在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振

交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視,為此我中試控股研發和生產了電纜變頻串聯諧振交流耐壓試驗裝置

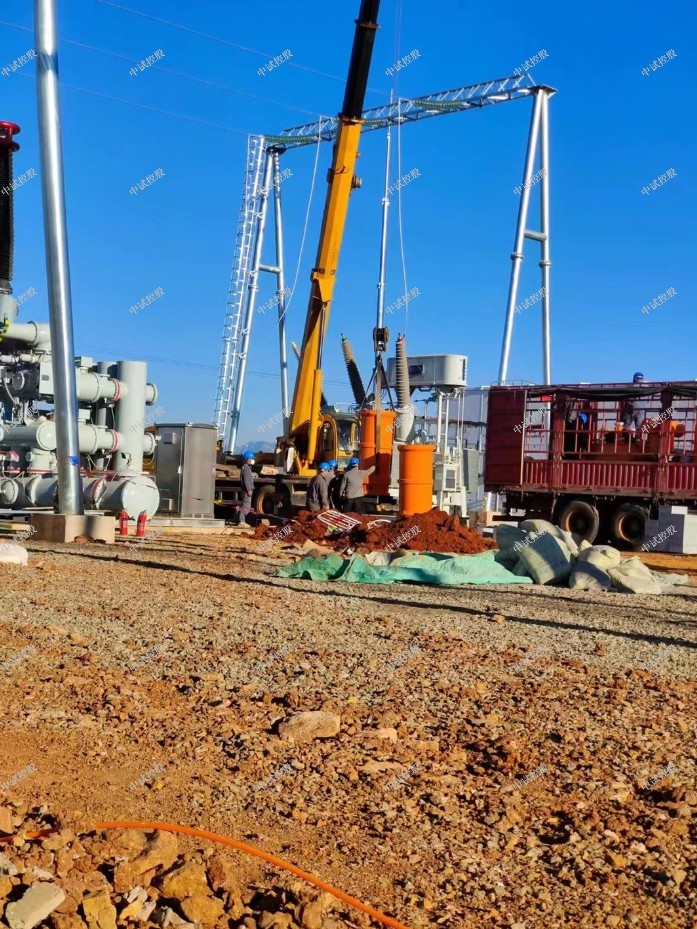

電纜試驗及注意事項

隨著交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求。串諧成套試驗裝置則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求。

電纜串聯諧振試驗注意：

1、 待遇試驗電纜已安裝到位，達到投運狀態要求方能進行試驗。

2、 被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均應               接地，確認無誤后開始試驗。

3、 電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。

4、 如果電纜頭與GIS直接連接，串聯諧振在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。

5、 如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路。

串聯諧振耐壓試驗裝置主要用于以下方面：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、6kV-500kV變壓器的工頻耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、發電機的交流耐壓試驗 、

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成
