中試控股技術研究院魯工為您講解：380v低壓電纜耐壓試驗裝置

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

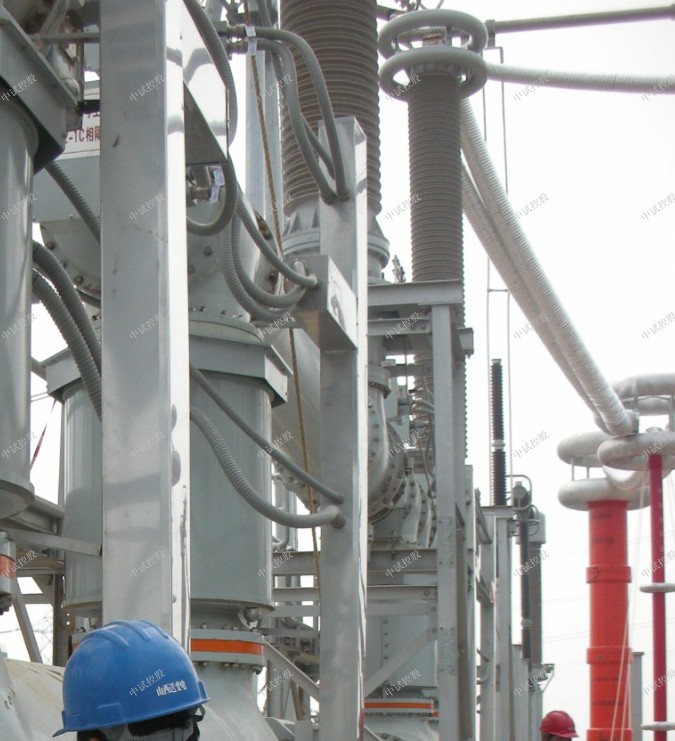

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

中試控股系統主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  54KVA；
  3、輸出電壓：    54KV，
  4、輸出電流：   1A，2A，
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

統配置及具體參數

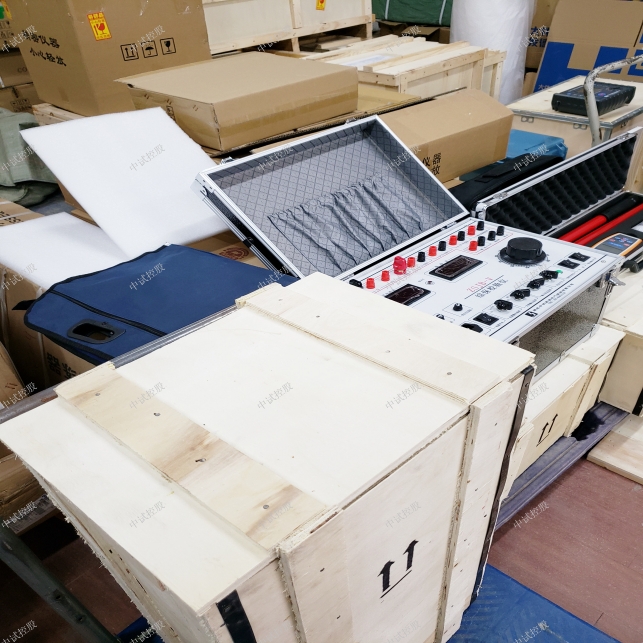

1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 中試控股勵磁變壓器6KVA            1臺
a) 額定容量:    6KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    40Kg ;

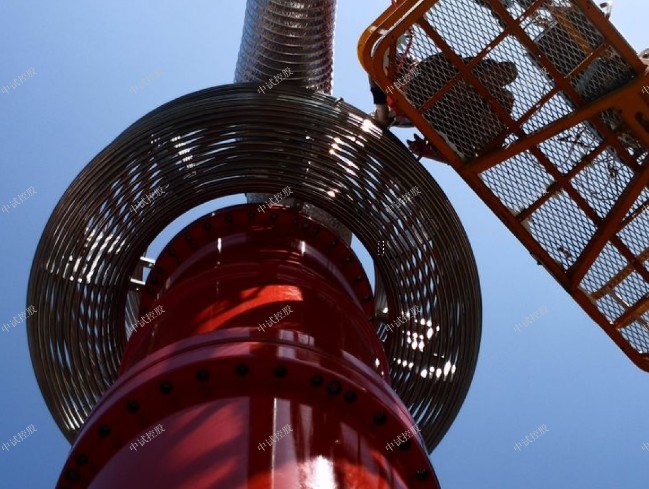

3、高壓電抗器 DK-27/27      2臺
a) 額定容量：   27KVA
b) 額定電壓：   27KV
c) 額定電流：1A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 35Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   60/0.003              1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

建議

1） 加強變壓器設備從選型、訂貨、監造、驗收到運行的全過程管理，明確專業人員及其職責。

2） 對220kV及以上電壓等級的變壓器，應加強質量控制措施，明確監督驗收責任，并按《廠用變壓器監督見證規程》的要求進行監督。監理驗收后，監理人員應在規定時間內提交監理總結，并作為變壓器原始資料歸檔。

3） 制造廠用于變壓器生產的主要原材料和附件必須符合訂貨合同技術協議、制造廠出廠檢驗報告和出廠試驗報告的要求；出廠試驗時，所供套管應安裝在變壓器上進行試驗；所有附件按實際使用方式預裝配。

4） 在安裝調試階段，投產時沒有遺留同類型問題，如進一步改進和加強壓縮結構和壓板強度等。同時，已進行突然短路試驗的變壓器短路電阻的試驗報告和動態計算報告，應按有關規定向制造廠索取；在設計聯絡會前，取得訂貨變壓器短路電阻計算報告。

5） 大型變壓器在運輸過程中，必須按規范要求安裝具有時間刻度和適當量程的三維沖擊記錄儀。制造商、運輸部門和用戶到達安裝現場后，應共同接受并保存記錄數據和押運記錄。

6） 加強變壓器運行管理。嚴格執行交接試驗程序，110kV及以上電壓互感器出廠前應進行低壓短路阻抗試驗或用頻響法測試線圈變形，保持原始記錄。新建220kV及以上電壓等級、120mva及以上容量變壓器必須進行局部放電試驗。220kV及以上電壓等級變壓器檢修后，還必須進行現場局部放電試驗。同時，加強變壓器油譜分析和變壓器在線監測技術的應用，努力提高變壓器安全可靠運行的能力。  隨著中國國民經濟需求的不斷增長，電力工業逐步發展成為大容量、特高壓水平，對電力系統安全穩定運行和電能質量的要求也不斷提高。在龐大的輸配電系統中，油浸式電力變壓器是一種極其重要和昂貴的電氣設備。

       據統計，在由電力設備故障引起的大面積停電事故中，由電力變壓器絕緣老化引起的故障占主要比例。油紙絕緣結構是大型油浸變壓器內絕緣的主要組成部分。直接有效地診斷變壓器油紙絕緣狀態對電力系統安全可靠運行具有重要意義。

       目前，國內外對變壓器油紙絕緣狀態診斷技術進行了大量的相關研究，可以概括為傳統的特征量診斷方法和介質響應特征量診斷方法。

       傳統特征值診斷方法中用于診斷油浸式變壓器絕緣狀態的參數主要有：油中溶解氣體表示的化學參數、纖維素絕緣紙的糠醛含量和聚合度；絕緣電阻表示的電氣參數，極化指數、介質損耗因子、局部放電特性等。

       介質響應特征值診斷方法主要有：返回電壓法（RVM）、極化去極化電流法（PDC）和頻域譜法（FDS）。它是一種無損、易操作的絕緣系統電氣診斷方法，與傳統診斷方法相比，更適合于電力變壓器油紙絕緣狀態的現場測試、診斷和評價，具有良好的工程應用前景。

一般來說，介質響應特征值診斷法具有無損、操作簡單、抗干擾等優點，比傳統方法更適合于變壓器絕緣的現場診斷。它具有良好的工程應用前景，是未來絕緣診斷技術的研究熱點。

中試控股電力生產的變壓器直流電阻測試儀是一種常用的高壓電氣測試設備，主要用于測量電力變壓器的直流電阻。

1． 電源無指示、屏幕無顯示

外部供電線路故障，電源線斷路，控制箱內輔助變壓器上的保險絲管開路。

2． 電源有指示，屏幕亮但無顯示內容

屏幕對比度不合適，參照6.1.2.6.進行操作。

3． 屏幕進入試驗界面后，紅燈按不亮

控制箱內有硬件保護功能啟動，需關機2分鐘后再開機。

4． 自動調諧禁止

逆時針旋轉【電壓】旋鈕后再操作該功能。

5． 取頻操作禁止

逆時針旋轉【電壓】旋鈕后再操作該功能。

6． 找不到諧振點

調諧時，控制面板上的指針電壓表應有一定的偏轉；諧振頻率超出上限，被試品電容量太小，負載兩側并聯補償電容；諧振頻率低于下限，被試品電容量太大，取合適的電抗器并聯組合；試驗回路接線錯誤、回路未接通；測量系統故障，用其它標準分壓器監視。

7． 控制面板上的指針電壓表偏轉已較大，但試驗電壓仍較低

試品的Q值較低，如有一定的漏電損耗；改變勵磁變壓器的匝比，由原來次級并聯改為串聯。

8． 試驗電壓已較高，但控制面板上的指針電壓表偏轉仍較低

改變勵磁變壓器的匝比，由原來次級串聯改為并聯。

9． 屏幕顯示紊亂或控制失常

關機后再開機，使單片機復位。
