中試控股技術研究院魯工為您講解：35kV高壓電纜交流耐壓試驗裝置（電科院推薦）

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置

10kV/300mm2的電纜，長度1km，電容量≤0.378uF試驗頻率為30-300Hz,試驗電壓22kV。
35kV/300mm2的電纜，長度0.5km，電容量≤0.01uF試驗頻率為30-300Hz,試驗電壓52kV。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。 此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置系統配置及具體參數
1、變頻控制電源6KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  6KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  24A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB

ZSBP-54KVA/54KV變頻串聯諧振成套試驗裝置串聯諧振試驗中控制逆變器的方法有調幅控制和脈沖調頻控制兩種。脈沖頻率調制方法實現起來比較簡單，可以在下面兩種情況下使用。
1 )如果負載對工作頻率范圍沒有嚴格限制,這時頻率必須跟蹤,但相位差可以存在而不處于諧振工作狀態。
2 )如果負載的Q值較高,或者功率調節范圍不是很大,則較小的頻率偏差就可以達到調功的要求。
脈沖頻率調制方法的主要缺點是工作頻率在功率調節過程中不斷變化,導致集膚深度也隨之而改變,在某些應用場合如表面淬火等，集膚深度的變化對熱處理效果會產生較大的影響,這在要求嚴格的應用場合中是不允許的。
變頻串聯諧振試驗裝置是用于鑒定電氣設備絕緣強度，它對于判斷電氣設備能否投入運行具有決定性的意義，也是用來保證設備絕緣水平,避免發生絕緣事故的重要手段。因為變頻串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況，能真實有效的發現絕緣缺陷。
變頻串聯諧振采用的是諧振原理，在系統回路中產生一定頻率的電壓與回路中的電容，電抗產生諧振，其電容（試品）兩端產生諧振電壓后，再進行升壓，使電容兩端的電壓達到試驗電壓。
通過以上原理和現場的實際試驗情況，一般變頻串聯諧振試驗裝置試驗中的過電壓發生于兩種情況下，一種是在儀器尋找諧振點，產生諧振電壓的過程中；一種是在升壓到達試驗電壓的情況下。

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  54KVA；

3、輸出電壓：    54KV，

4、輸出電流：   1A，2A，

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

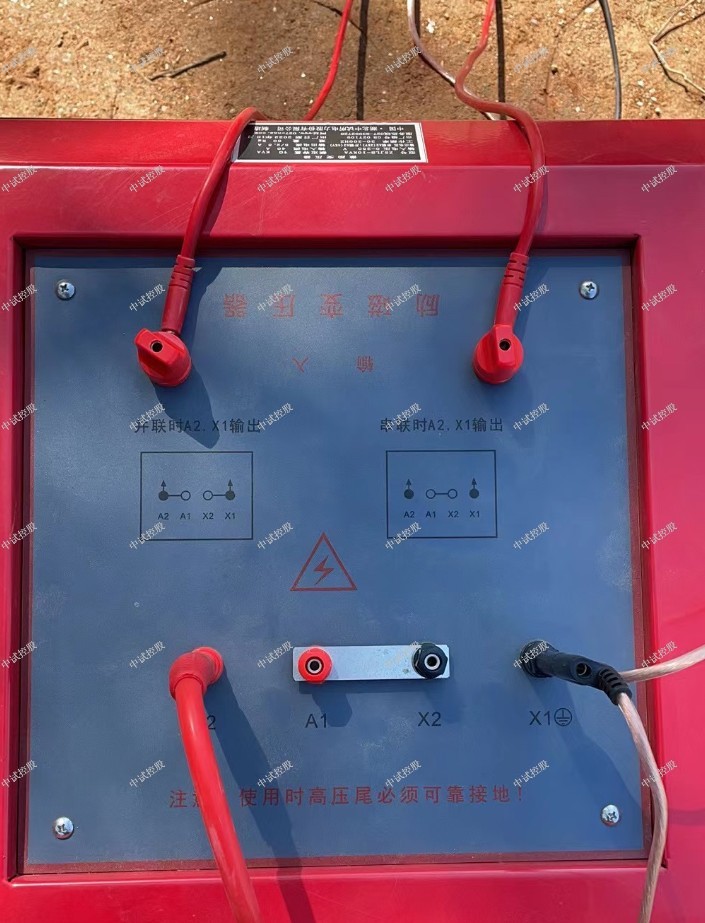

結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；內置過電壓保護,防止擊穿反擊。

一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

（1）變壓器外觀檢查，如外殼有無明顯凹凸箱體焊縫是否滲漏油，檢查壓力釋放裝置動作情況，氣體繼電器是否動作或發出信號、是否集有可燃性氣體。對仍在運行的變壓器要注意辨別發出的聲音是否為連續、均勻，輕微的“嗡嗡”聲，若聲音不均勻或有特殊聲音，則需要進一步處理。

（2）對變壓器油樣進行油氣相色譜分析，通過對油中溶解氣體成分及含量的分析，根據不同的成分（如局部放電時會有乙炔、氫氣，較高溫度過熱時總會有乙烯）及含量可判斷變壓器存在的潛伏性故障及性質。

（3）進行全面電氣試驗，排除繞組絕緣損壞的可能變壓器繞組的直流電阻三相數值基本平衡，測量直流電阻可以方便有效地考核繞組縱絕緣和回路的連接情況，能發現出口短路引起的匝（餅）間短路、繞組斷股等故障，可判斷變壓器是否遭受了嚴重的沖擊破壞，因此直流電阻測量是發現繞組是否損壞的最有效手段。

（4）進行繞組的介質損耗和電容量測量，當變壓器發生局部機械變形時，其繞組間以及對鐵芯和外殼的相對位置會發生變化，其電容量也將隨之變化，雖然DL/T5961996《電力設備預防性試驗規程》從絕緣的角度對介質損耗值做了規定，但嚴重的繞組變形會引起電容量的明顯變化，所以，在檢查承受短路沖擊后的變壓器是否發生繞組變形時，被測電容值與歷史數據比較也非常重要，當變化值超過10％時需要引起注意。

（5）進行變壓器繞組變形試驗測量，以判定電力變壓器繞組是否變形。若試驗時發現頻響特性曲線的相關系數小于0.6，應立即退出運行。

（6）低電壓短路阻抗試驗:短路阻抗法是判斷變壓器繞組變形的傳統方法，該試驗方法相對簡單，對試驗設備要求低，有出廠和歷次試驗數據相比較，現場實施非常簡便，但其靈敏度低于頻率響應法，適用于變形比較嚴重的繞組。當繞組的三相短路阻抗值差超過3％時，應引起注意。

（7）空載損耗和空載電流試驗:變壓器經受出口短路電流沖擊，當出現線圈匝間短路或涉及鐵芯絕緣時，會引起變壓器的勵磁電流增加和空載損耗增大，與歷次試驗數據比較，空載損耗增加10％時就應引起注意

（8）繼電保護及自動裝置的動作情況檢查:變壓器經受出口短路電流沖擊而跳閘，一般是通過差動保護、過電流保護和氣體保護發出動作指令，要注意記錄故障電流的大小、故障切除時間，檢查保護裝置的動作行為是否符合整定值要求。

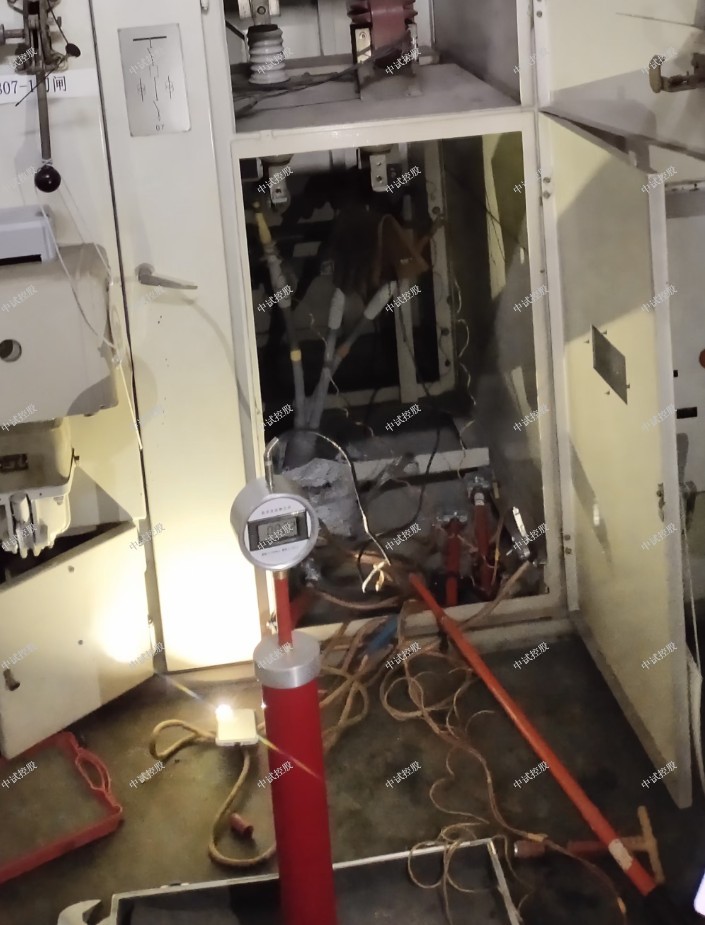

串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。

性能特點：

1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。

2、自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。

3、支持多種試驗模式。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

4、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。

5、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

我公司產品技術參數參考：

1、諧振電壓波型：正弦波，波形畸變率＜1.0%

2、輸出頻率：30～300Hz

3、工作制：滿功率輸出下，連續工作時間60min

4、品質因素：30～80

5、輸入工作電源：單相380/220V±10%，50Hz

6、環境溫度：－10℃～+50℃

7、相對濕度：＜95%，無凝露狀況

8、適用范圍：

a、電纜變頻諧振裝置

b、發電機交流耐壓裝置

c、變電站電氣設備交流耐壓諧振裝置

d、CVT檢驗用諧振升壓裝置
