產品簡介

參考標準：DL/T 848.2-2018·機電部試驗變壓器ZBK-41006-89

ZSYD-G 工頻耐壓試驗裝置（110kV?220kV）

作用：工頻耐壓試驗裝置是鑒定電力設備絕緣強度的嚴格、有效和直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。對各種電器產品、電氣元件、絕緣材料等進行規定電壓下 的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

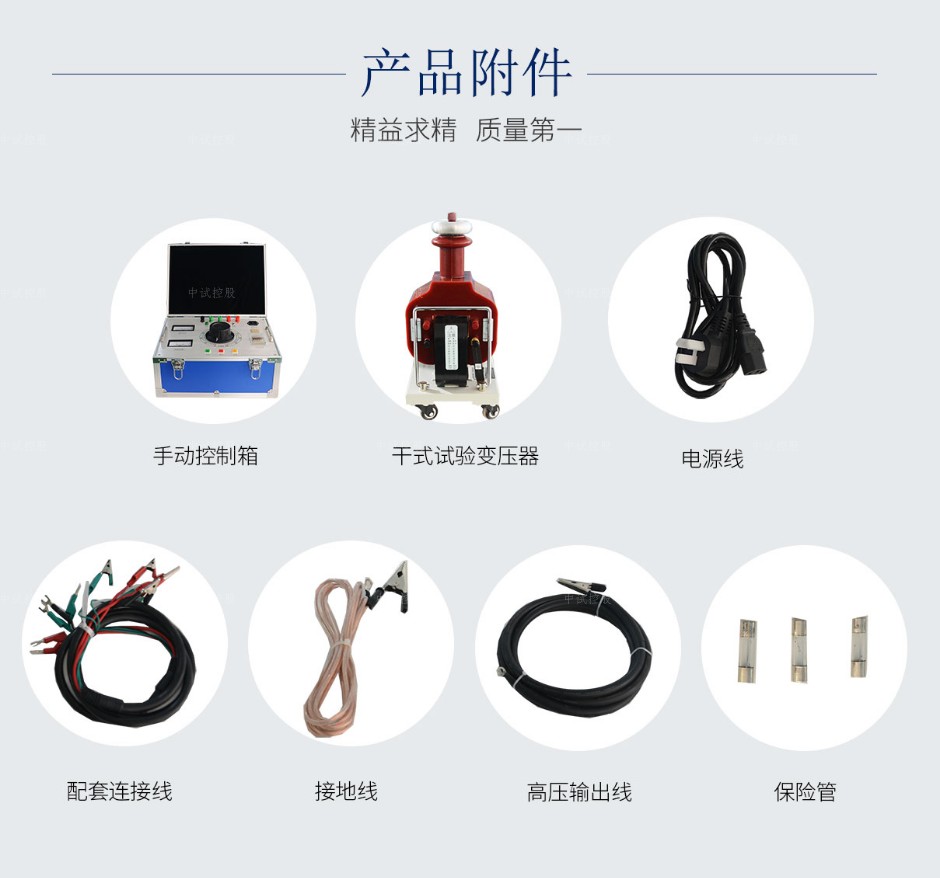

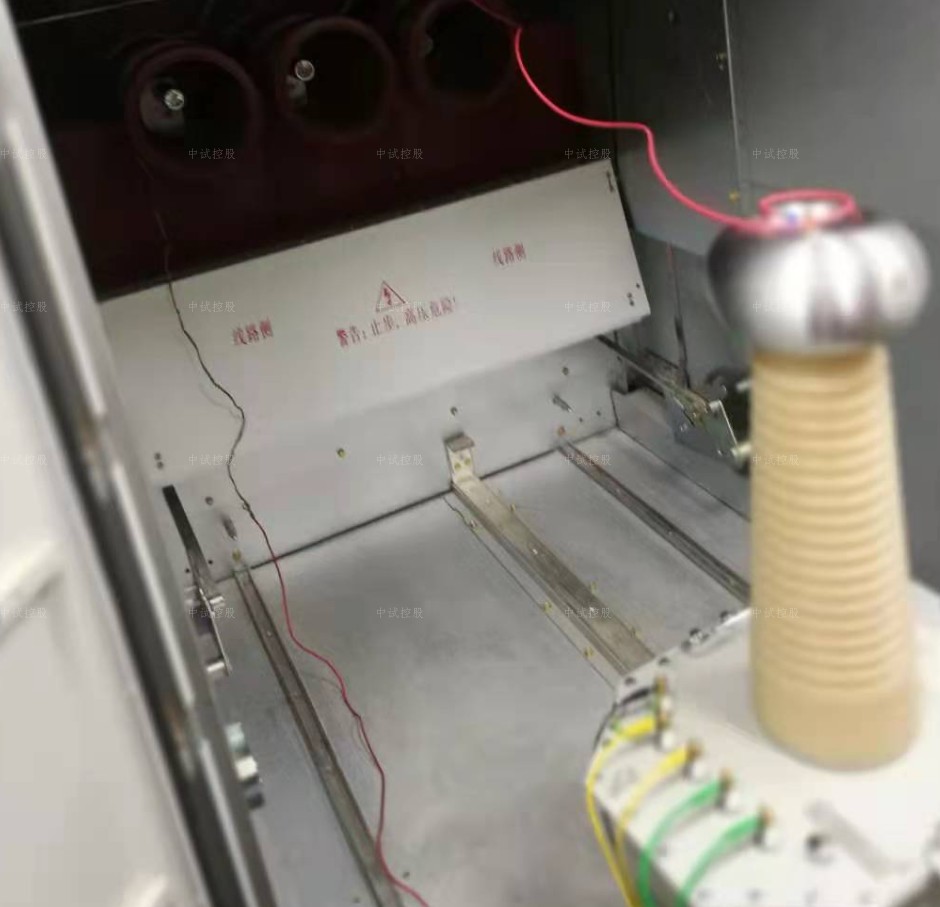

1·成套組成：試驗變壓器+控制升壓部分

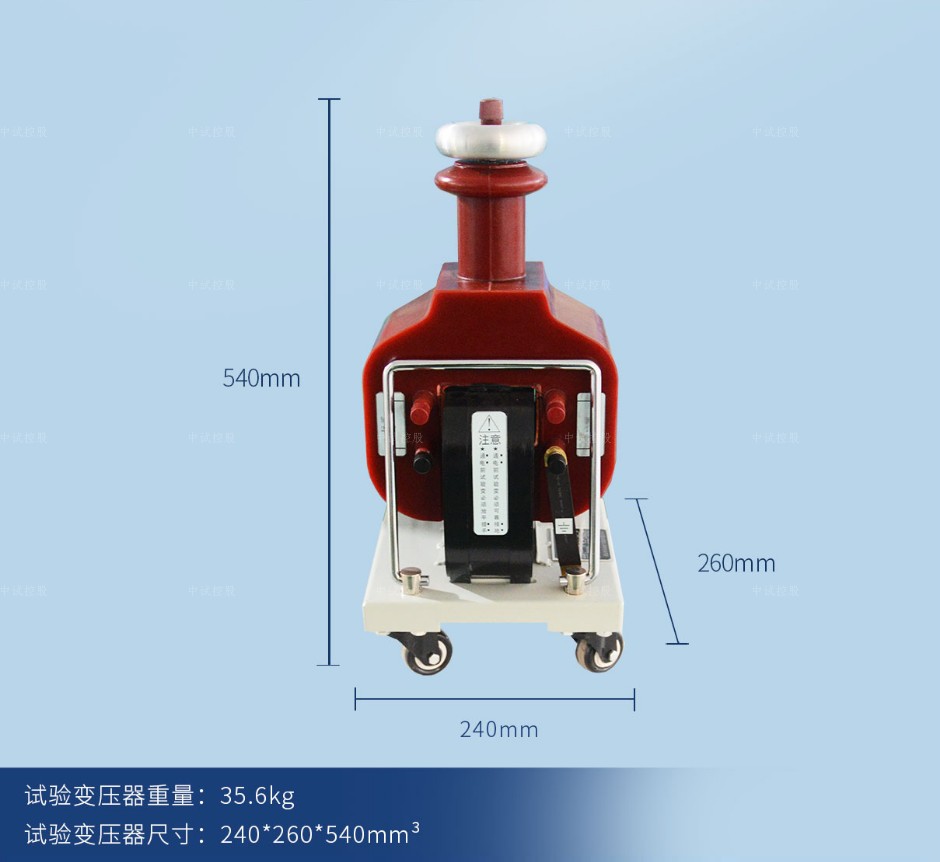

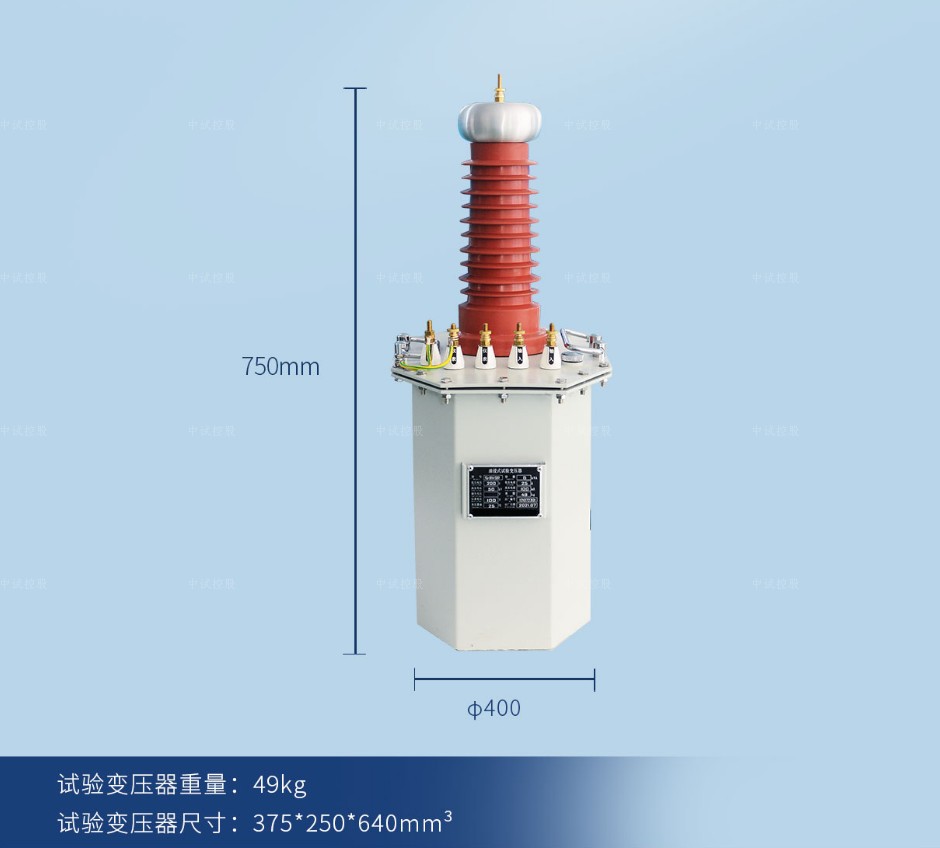

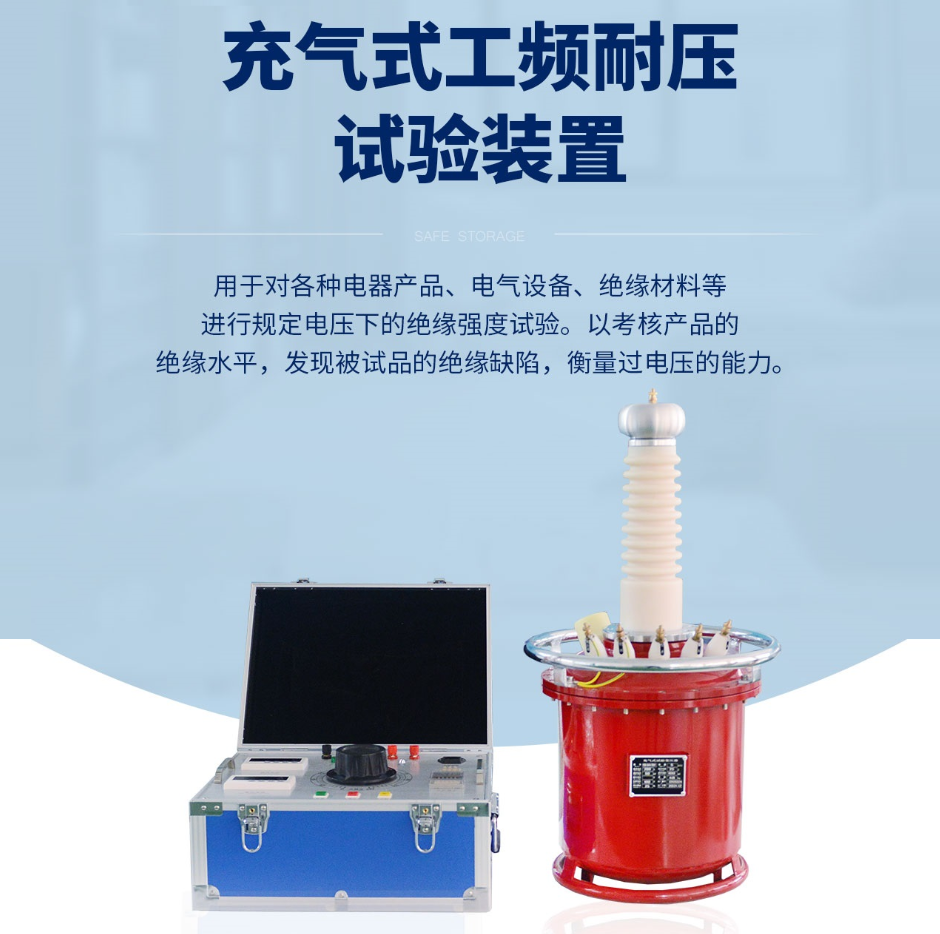

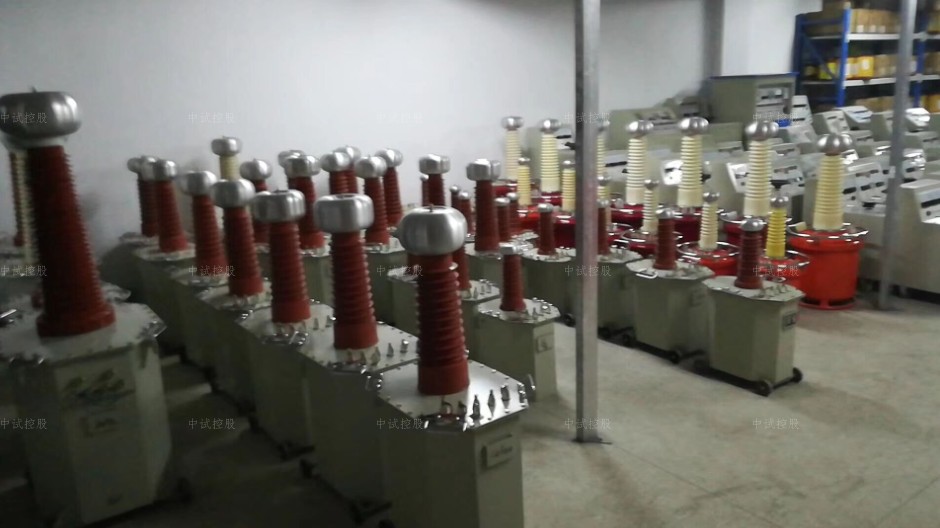

2·試驗變壓器類別：油式、氣式、干式

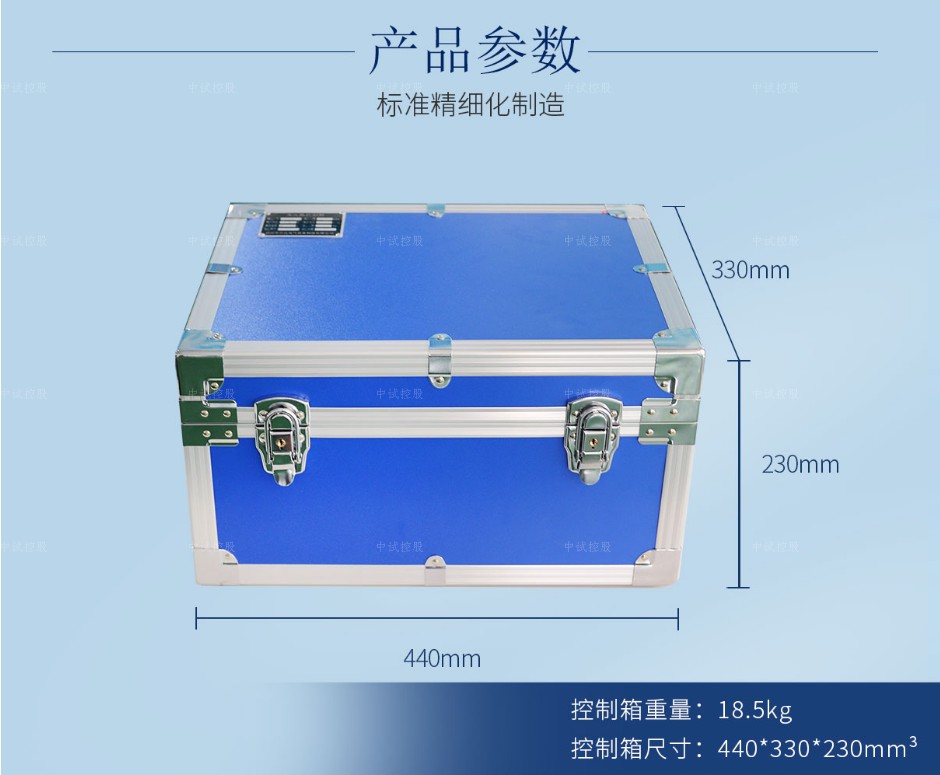

3·控制部分類別：箱式、臺式、柜式、一體式
4·控制部分操作方式：手動、電動、智能

產品別稱

工頻耐壓試驗裝置，工頻耐壓試驗裝置，工頻高壓耐壓試驗裝置，工頻耐壓試驗機，工頻耐壓試驗儀

產品特征

1.ZSYD-G 工頻耐壓試驗裝置可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器；
2.高壓電壓、電流、低壓電流、時間，4路測量方式；
3.手動操作方式，提高了產品的安全性、可靠性；

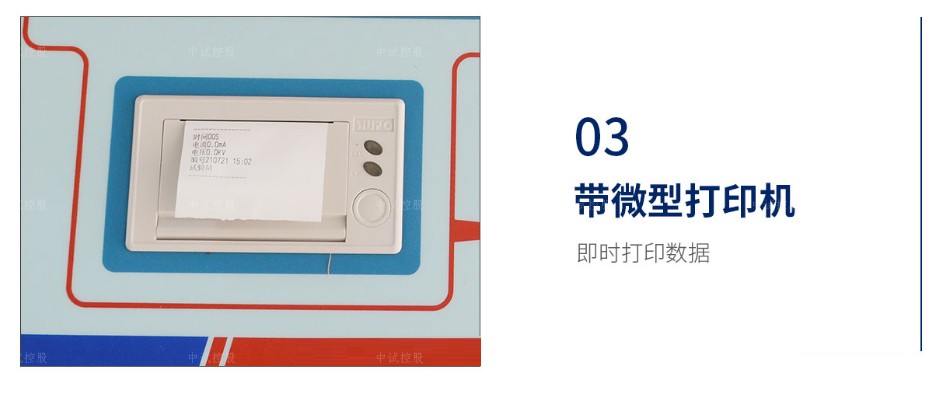

4.實時顯示高壓電壓、高壓電流、低壓電流和時間，顯示直觀明了；

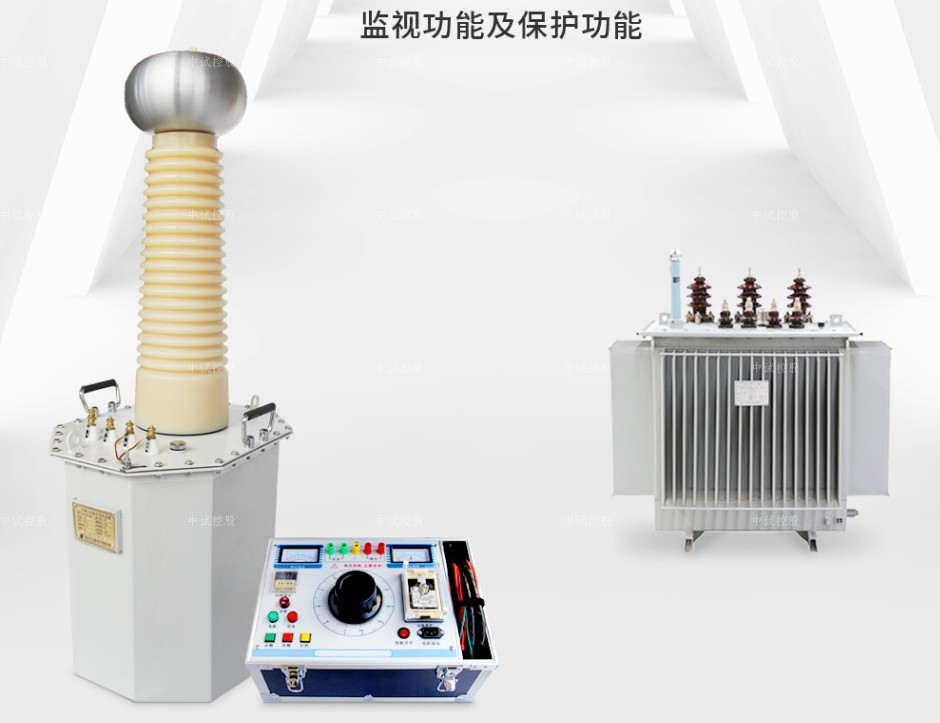

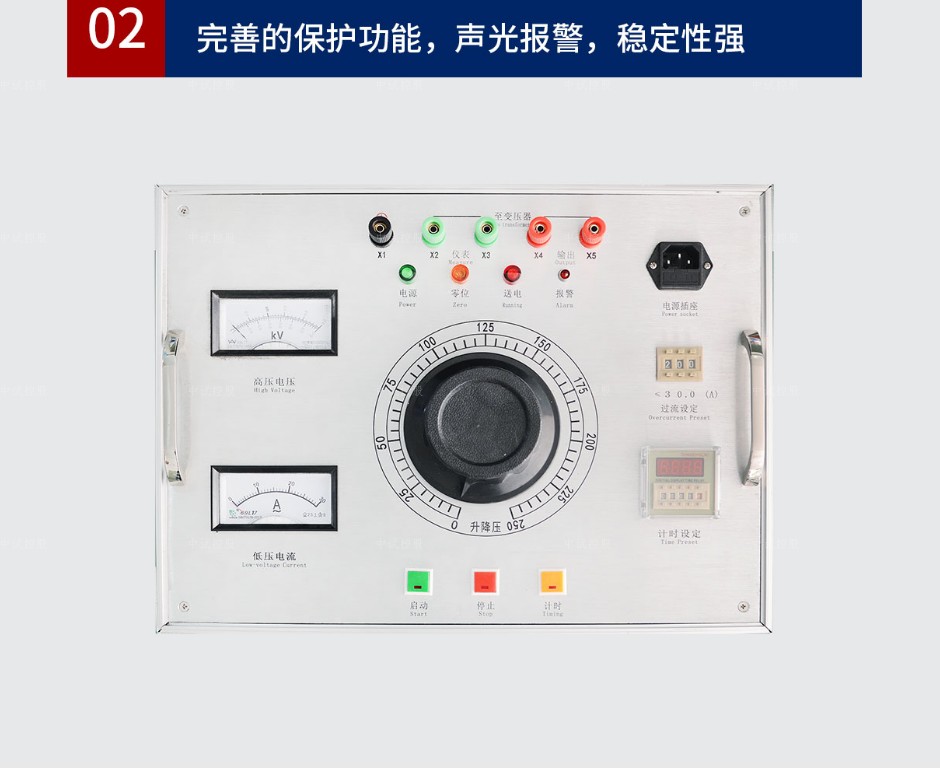

5.具有零位指示、電源指示、工作指示、計時指示、安全緊急按鈕等功能；
6.完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能；
7.采用新型時間繼電器，計時范圍更廣（1S～99H）；
8.采用新型電流繼電器，更較精確、更可靠，確保人身及設備安全；
9.試驗容量在5kVA以上，采用移動式控制箱；

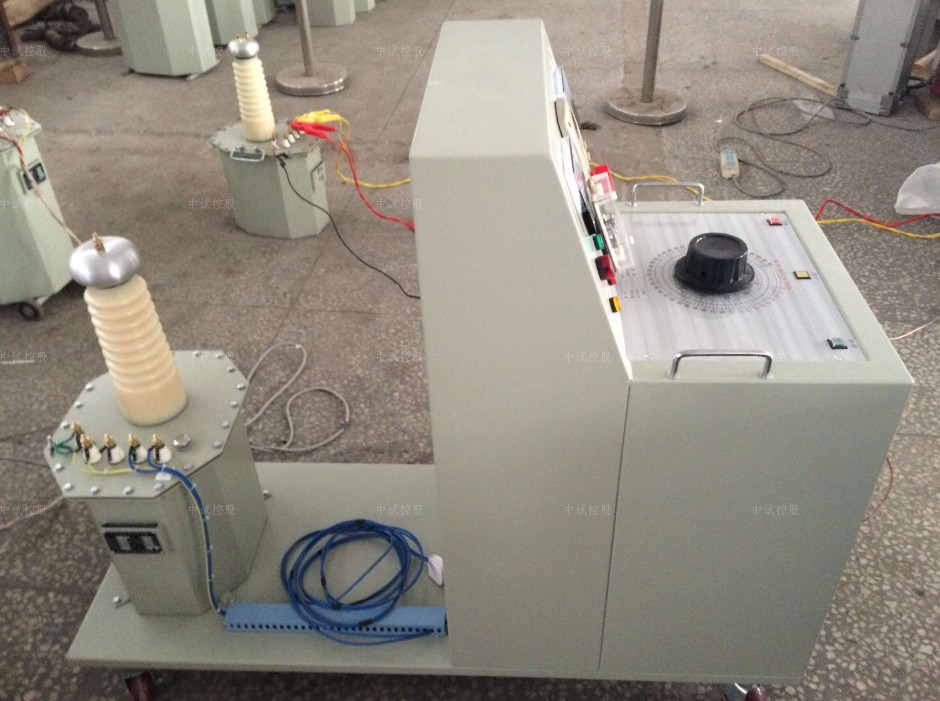

10.試驗容量在20kVA（含）以上，采用移動式控制臺；
11.支持交直流兩用功能，AC/DC顯示可切換；
12.配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗；
13.還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節；
14.雙重過流保護,測試更安全：超過設定高低壓電流任-電流時自動切斷電壓輸出, 降壓回零,并發聲光報警；
15.安全零位檢測：具有回零檢測功能,回零確定后方可進行下一步操作,安全可靠；
16.適用局放試驗：可與無局放試驗變壓器配合,作為局放系統的操作部分,系統局放小于5pc；
17.絕緣阻抗檢測功能：具有絕緣阻抗檢測功能,直接反映被試品絕緣強度；
18.超強適應能力：精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境；
19.阻抗電壓：12%；
20.輸出電壓波形：工頻、正弦波；
21.表面溫升：< 55°C；
22.空載損耗：0.2%~0.35%；
23.允許運行時間：1小時間續運行時間連續。

可按客戶要求定制不同的規格
1、輸入電壓：AC220V（380）±10% 50Hz±1
2、輸出電壓：AC 0～250（430）V
3、輸出高壓：0～500kV
4、輸出電流：0～1000mA
5、輸出容量：0～500kVA
6、計時范圍：0～999S
7、環境溫度：－20℃～50℃
8、電壓精度：≤1.5% (F.S)
9、電流精度：≤1.5% (F.S)

可選配件
1.交直流分壓器:50、100、150、200kV
2.保護球隙:Q—50、100、150、200、250、500
3.直流微安表:1999uA
4.放電棒:70、140、210kV
5.保護水阻
6.高壓濾波電容:0.01μF~0.1μF，40~300kV
7.電力專用測試線包
8.折疊式小推車: 150、300型
9.絕緣支架: 50、100、200、300kV
10.標準試油杯: 400ml
11.高壓驗電器: 10、35kV

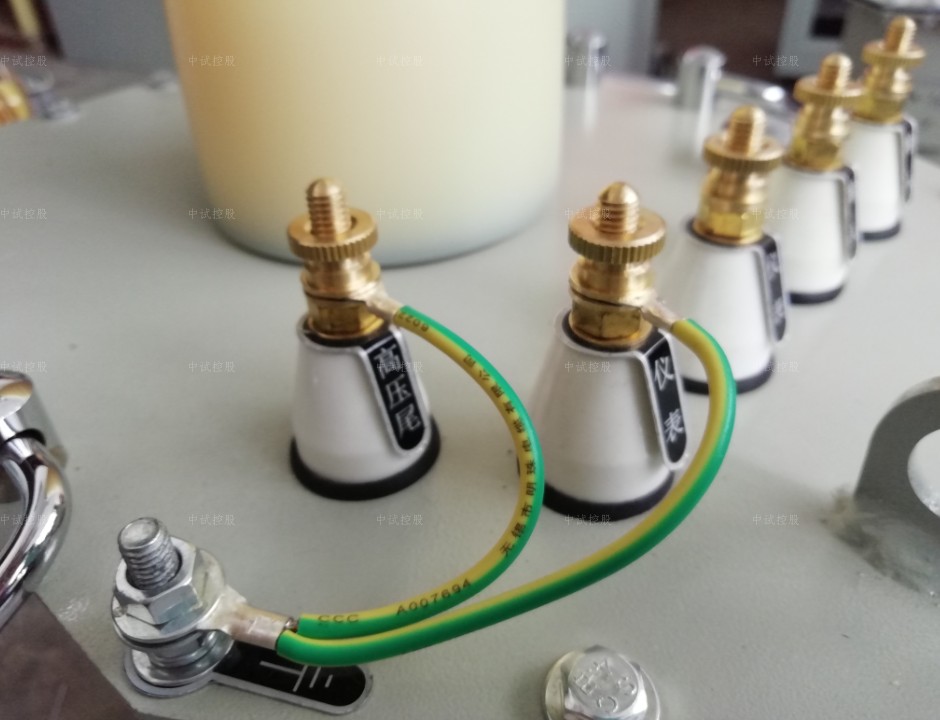

試驗變壓器制作工藝

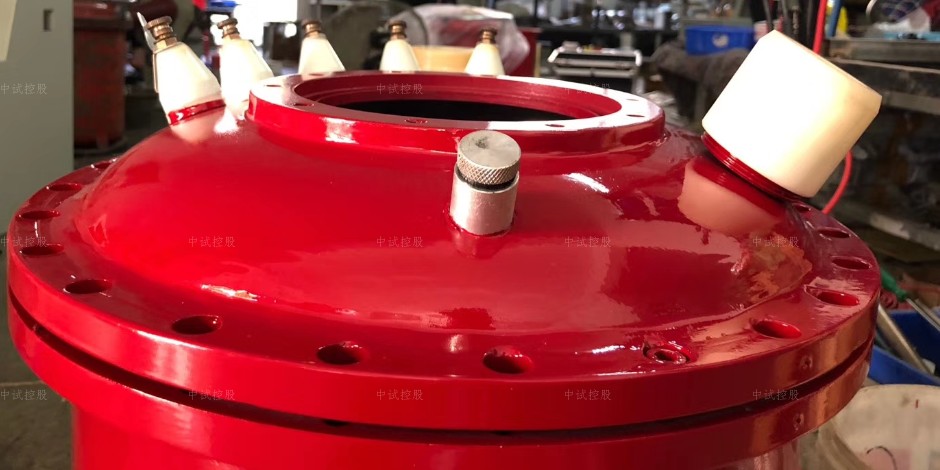

1、產品采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高產品的抗震性
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、產品均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片

教你如何選擇試驗變壓器
選擇試驗變壓器時，提醒您主要考慮以下幾點：
（1）電壓：依據試品的要求，首先選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。
（2）電流:試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。
（3）容量:根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。
根據部頒標準規定，我國試驗變壓器電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級：3、5、10、25、50、100、150、200kVA等。
由計算結果，查部頒標準即可選出所需要的試驗變壓器。
例如：配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV；同時又可滿足10kV絕緣子以及高壓開關柜的試驗（試驗電壓為42kV）和10kV電纜的直流試驗（直流電壓為60kV，對應的交流電壓為42.83kV）的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kva，因此5kva能滿足要求。又如一臺35kv、2000~4000kva的變壓器，當試驗電壓在72~85kv時的電容電流約為150~260ma，6000~8000kva的約為300~420ma，10000kva的約為800~1000ma等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品（電力變壓器）容量的5‰。

技術參數
