ZSJF-9909多功能局部放電綜合測試儀（四通道）

用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測
參考標準：GB/T 7354-2018
- 檢測方法:地電波、超聲波、特高頻及高頻電流
- Android系統，500萬攝像頭拍照功能及放電類型庫，RFID利于擴展物聯網的應用
- 可檢測通道數：4通道，1個TEV，1個US， 1個UHF（無線），1個HFCT（無線）

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止潛在事故的進一步擴大。

產品別稱

多功能局部放電綜合巡檢儀、多功能局部放電綜合試驗儀、多功能局部放電試驗儀

產品特征

引用標準
局部放電測量GB/T 7354
電力設備局部放電現場測量導則 DL/T 417
高電壓試驗技術第一部分：一般試驗要求 GB/T 16927.1
高電壓試驗技術第二部分：測量系統 GB/T 16927.2
高電壓試驗技術第三部分：現場試驗的定義及要求 GB/T 16927.3
1、ZSJF-9909 多功能局部放電綜合巡檢儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。

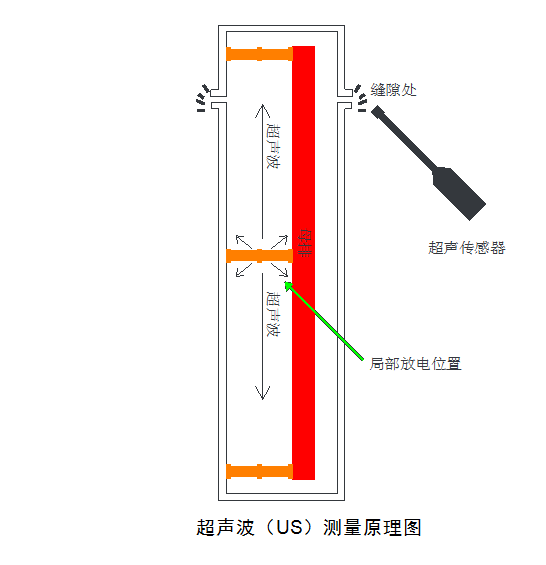

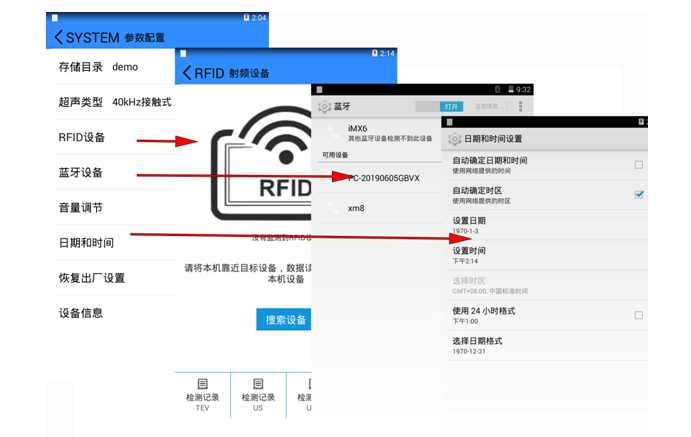

2、ZSJF-9909 多功能局部放電綜合巡檢儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄；RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。
3、配有：高頻電流互感器HFCT，超聲傳感器CS，TEV傳感器 TEV，非接觸式超聲傳感器 CS，特高頻傳感器UHF。

ZSJF-9909 多功能局部放電綜合巡檢儀參數
作用：對高壓電氣設備的局部放電缺陷進行檢測及定位，應用于電力系統的局部放電檢測，電纜、變壓器(包括干式變壓器)、GIS、架空線路、高壓開關柜、環網柜、電壓/電流互感器、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。
主機
可檢測通道數	4通道
	1個TEV
	1個US
	1個UHF（無線，選配）
	1個HFCT（無線，選配）
采樣精度	12bit
同步方式	內同步，外同步，光同步
TEV
檢測帶寬	3M-100MHz
測量范圍	0～60dB
測量誤差	±2dB
分辨率	1dB
每周期最大脈沖數	720個
最小脈沖頻率	10Hz
輸出接口	標準SMA連接主機
非接觸US
中心頻率	40kHz
分辨率	0.1uV
精度	±0.1uV
測量范圍	0.5uV～1mV
輸出接口	標準SMA連接主機
接觸US
頻率范圍	20kHz～300kHz
輸出阻抗	50Ω
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
輸出接口	標準SMA連接主機
UHF
檢測帶寬	300MHz～1.5GHz
輸出方式	BNC接口-信號調理單元，無線連接主機
接收方式	天線接收
傳輸方式	同軸電纜
檢測靈敏度	<-60dBm
HFCT
檢測帶寬	1M-30MHz
傳輸阻抗	>5mV/mA(10MHz )
輸出阻抗	50Ω
測量范圍	-20~80dB
測量誤差	±1dB
分辨率	1dB
輸出接口	BNC接口-信號調理單元，無線連接主機
硬件
顯示屏	5.0寸TFT真彩色液晶顯示屏
分辨率	800×480
操作	觸摸/按鍵
存儲	TF卡
接口	3.5mm立體聲耳機插孔
電源	DC-12V/2A直流電源
擴展功能	USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙
電源
內部電源	電池供電（4800mAH 7.4V）
正常工作時間	約7小時，充滿時間約3小時
尺寸
長×寬×高	235mm×133mm×48mm
重量	0.85kg
環境
使用環境溫度	-20℃～50℃
存儲環境溫度	-40℃～70℃
濕度	10%-90%（非冷凝）
海拔高度	≤3000m

附件
序號	名稱	數量	單位
1	主機	1	臺
2	特高頻信號調理器PD-TL01/UHF	1	個
3	高頻電流信號調理器PD-TL01/HFCT	1	個
4	無線同步發射器 TB-10	1	個
5	TEV傳感器 TEV-II	1	個
6	超聲傳感器CS-II	1	個
7	非接觸式超聲傳感器 CS-IV	1	個
8	高頻電流互感器HFCT-II	1	個
9	特高頻傳感器UHF-IV	1	個
10	電源適配器（12V/5A）	1	個
11	BNC-SMA線(長1.5m)	2	條
12	BNC-N型線(長15cm)	1	條
13	BNC-BNC線(長15cm)	1	條
14	USB-TypeC連接線	1	條
15	直流電源一分三轉接線（DC5.5/2.1）	1	條
16	耳機	1	個
17	高溫耦合劑	1	盒
18	說明書	1	份
19	出廠報告	1	份
20	合格證	1	份
