目前,接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋,而這類電橋的測試電流僅mA級,難以發現回路導體截面積減少的缺陷,在測量高壓開關導電回路接觸電阻時,由于受觸頭之間油膜和氧化層的影響,測量值偏大若干倍,無法真實的反映接觸電阻值。為此,電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定,以確保試驗結果準確。
ZSHL-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004,采用高頻開關電源技術和數字電路技術相結合設計而成。適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A??稍陔娏?00A的情況下直接測得回路電阻,并用數字顯示出來。測量準確、性能穩定,符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求
回路電阻測試儀、接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、開關電阻測試儀、回路電阻儀、回路儀、接觸電阻儀
1、大電流:回路電阻測試儀采用新電源技術,能長時間連續輸出大電流,克服了脈沖式電源瞬間電流的弊端,可以有效的擊穿開關觸頭氧化膜,得到良好的測試結果;
2、抗干擾能力強:在嚴重干擾條件下,液晶屏一位數據能穩定在±1個字范圍內,讀數穩定,重復性好;
3、使用壽命長:全部采用高精度電阻,有效的消除環境溫度對測量結果的影響,同時接插件的使用增強了抗振性能;
4、攜帶方便:體積小、重量輕。
參數
測量范圍
1~1999μΩ
分 辨
率
1μΩ
測試電流
DC
100A
測量精度
0.5%±1d
顯示方式(雙液晶屏)
電流:三位半LCD
電阻:三位半LCD
工作電源
AC220V±10% 50Hz
工作環境
溫度-10℃~40℃ 濕度:≤80 %RH

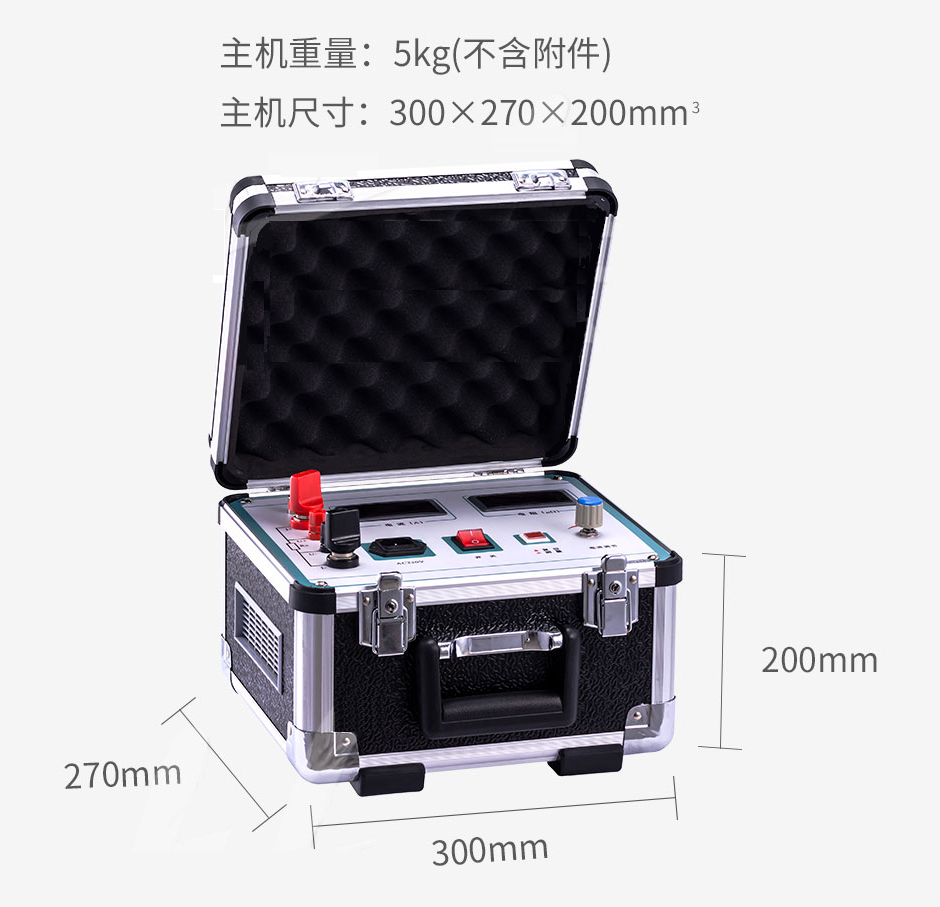

體 積
300
mm×270 mm×200 mm
重 量
5Kg
附件 |
||
1 |
主機 |
1臺 |
2 |

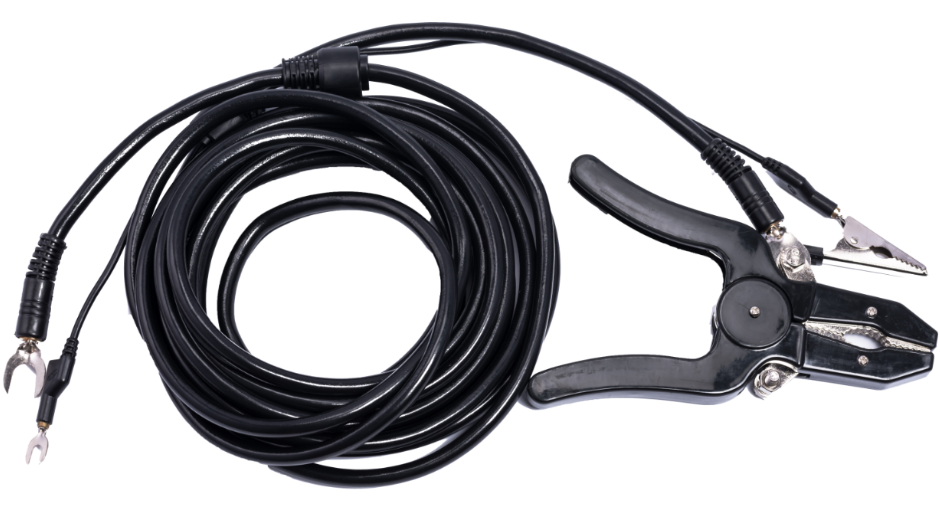

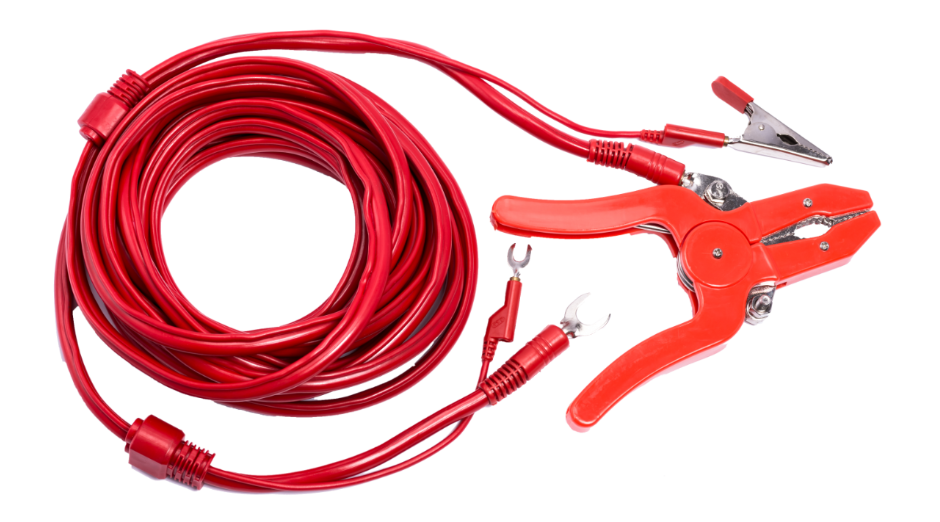

大電流測試鉗 |
2把 |
3 |
接地線 |
1根 |
4 |
5A保險管 |
3支 |
5 |
AC 220V電源線 |
1根 |
6 |

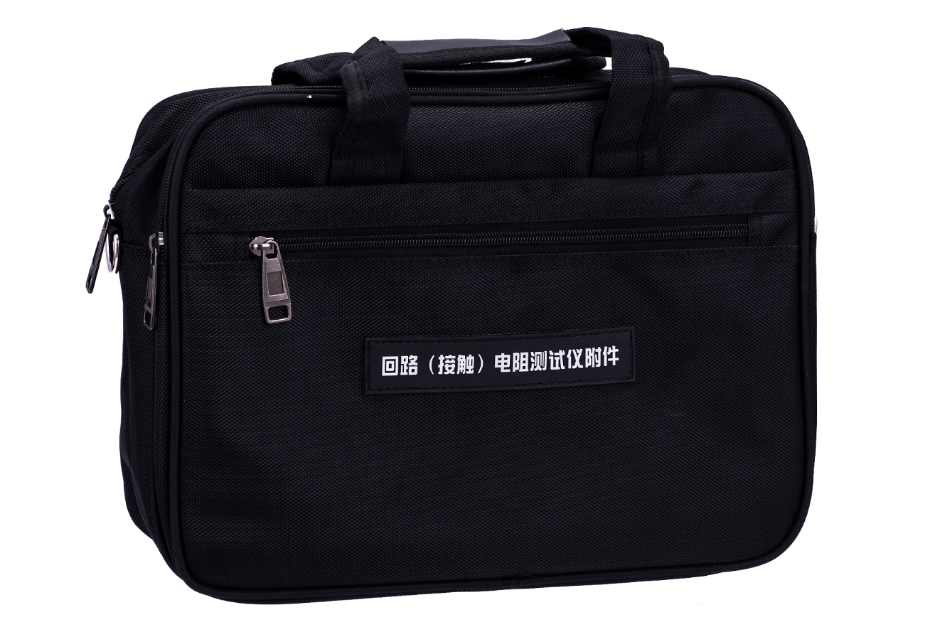

附件包 |
1個 |
7 |
說明書 |
1本 |
8 |
出廠報告 |
1份 |
9 |
合格證 |
1張 |
斷路器導電回路電阻標準參考值 |
|||
型 號 |
每相回路電阻 (μΩ) |
型 號 |
每相回路電阻 (μΩ) |
SN1-10 |
<95 |
DW1-60G |
200 |
SN2-10G |
75 |
SW1-110 |
700 |
SN4-10 |
50—60 |
SW2-110I |
180 |
SN4-20 |
50—60 |
SW3-110 |
160 |
SN4-10G |
20 |
SW4-110 |
300 |
SN4-20G |
20 |
SW6-110 |
180—220 |
SN5-10 |
100 |
SW2-220 |
400 |
SN6-10 |
80 |
SW4-220 |
600 |
SN10-35 |
<75 |
SW6-220 |
<400 |
DW1-35 |
550 |
SW7-220 |
<190 |
DW1-60 |
500 |
KW1-220 |
400 |
DW3-110 |
1100—1300 |
KW2-220 |
170 |
DW2-110 |
800 |
KW3-220 |
110 |
KW1-110 |
150 |
KW4-220 |
130 |
KW3-110 |
45 |
DW2-220 |
1520 |
KV4-110A |
60 |
DW3-220 |
1200 |
DW3-110G |
1600—1800 |
SW6-330 |
>600 |
服務理念
湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨,并嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制,將銷售服務工作納入企業管理范疇,堅持常抓不懈;
主動服務
公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商,是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知,幫助客戶降低成本、提高效率。滿足客戶的服務期望,不斷引導、開發和創造客戶消費需求;
差異化服務
公司細分供電系統、發電系統、用電單位和科研院所等,精心設計針對性營銷服務方案,打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針,完善服務系統,加強售前、售中、售后服務,對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決,使用戶感到極大方便;
高效服務
高效的服務為公司迎來效益,同時我們以服務促發展,以客戶為中心的服務體系,建立健全營銷渠道,優化服務流程,改善支撐手段,贏得了廣大客戶的信任,產品和服務贏得至高市場榮譽;
優質服務
公司推崇5S服務理念,引領服務先進理念,以親和、細致的服務感動客戶,尊重客戶,理解客戶,持續提供超越客戶期望的產品與服務,竭盡所能誠信天下,做客戶們永遠的伙伴。
服務流程
我們嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標,制定了規范管理制度,嚴格過程控制,保證產品質量,達到顧客滿意的質量方針,堅持"用戶第一"的原則,構建良好的銷售服務體系,為客戶提供優質的售前、售中及售后服務!
1. 尊敬的的用戶,不論您有何種需求:只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做;
2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答;
3. 了解您的訴求,建立產品服務記錄,并與您協商確定售后服務方式;
4. 如有需要,我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場;
5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟;
6. 工程師將現場指導您完成整個試驗過程,并對您提出的技術問題給予專業的解答;
7. 工程師還會為您購買的武漢中試產品進行全面檢測,如有故障,將一并解決;
8. 服務完成后請您對我們的服務提出寶貴的意見或建議,服務信息將同步到售后服務中心;
9. 售后服務中心將積極跟進服務進度,并定期跟蹤回訪。
售后服務承諾書
一、售前服務承諾
1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題;
2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出,并爭取您能在兩日內收到;
3. 提供合理報價。在2小時之內為您提供合理報價;
4. 提供考察接待。隨時接待您的考察,并盡力為您的考察工作提供各種便利條件。
二、售中服務承諾
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議;
2. 自覺遵守合同法的規定,確保合同及技術協議順利履行;
3. 竭力按時按量為您提供優質產品,并采用最優運輸方式,確保您收到貨物完好無缺;
4. 積極與使用人員溝通,尊重用戶安排,為用戶提供周到的技術支持;
5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務;
6. 無論合同大小,所有客戶在價格及服務方面都是公平的。
三、售后限時服務承諾
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料;
2. 產品有質量問題,三年免費保修,終生維護,有合同約定的按合同約定;
3. 我們保證在15分鐘內進行電話指導,由您自行排除設備的簡單故障;
4. 對于10公斤以下的儀器,在兩日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;
5. 對于10公斤以上的儀器,在三日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;
6. 我們對所銷售的設備3年免費維護,終生維修,長期提供備品備件,軟件免費升級,有合同約定的除外。
服務相關說明
1. 我公司愿為用戶提供各種技術咨詢,當好參謀,并提供有關技術資料,如產品樣本、圖片、產品說明書;
2. 對于用戶來電、來函及來人詢價訪問,我公司將熱情接待,及時給予答復;
3. 我公司配有送貨專車,對于客戶確定合作之后,我們會選擇合理的物流送貨方式將產品安全送達規定地點;
4. 產品在運送過程中,如果由于運輸原因,致使產品損壞,我公司將與用戶協商解決辦法,直到達到用戶滿意為止;
5. 產品在貨物送達時,經驗貨如果發現有漏貨、錯貨或短貨等數量上問題,在接到通知后,將立即派人到現場進行服務和處理;
6. 在用戶使用過程中,如果發現由于我公司方面的責任引起的產品質量問題,我公司在接到通知后,保證在1小時內作出答復;對需要派工程師處理的,保證立即指派技術人員到達現場排除問題,不需要到現場服務的,一定當好參謀,為用戶提供最佳處理方案;
7、我公司派人到用戶現場服務的,應與用戶電話商定到達日期,假如由于某種客觀原因,不能如期到達,必須事前通知用戶,并說明原因或采取相應措施,保證用戶不受損失或把損失降到最低程度。
文件名 | 更新時間 | 點擊下載 |
ZSHL-100A 回路電阻測試儀說明書 | 2014年04月17日 | ![]() |
ZSHL-100A 回路電阻測試儀PDF說明書 | 2014年04月17日 | ![]() |
接觸電阻基本知識
1.什么叫接觸電阻?
接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
2.斷路器接觸電阻有哪幾部分組成?
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
3.斷路器接觸電阻不合格的原因?
開斷較大短路電流時觸頭燒壞。
因機構調整不佳固定不牢,致使行程變化,當超行程嚴 重不合格時,引起接觸壓力或接觸面積的變化。
斷路器調試安裝完后,長期未投入運行,使動,靜觸頭表面氧化,接觸表面電阻增大。
長期運行使彈簧變形,使接觸壓力下降。
機械部分長期操作后引起的機械磨損。
對少油斷路器,還可能因絕緣油酸值不合格呈酸性反應,浸蝕觸頭表面。或油中漂浮雜質,動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質,金屬粉末,使接觸電阻增大。
4.影響接觸電阻的因素?
材料性質:電阻率、硬度、化學性質、金屬化合物的機械強度與電阻率。接觸形式:點接觸、線接觸、面接觸。
接觸面狀況:當接觸面形成氧化膜時(銀例外)氧化膜比金屬本身的電阻要大得多。
接觸壓力。
接觸表面的粗糙度。
