ZSUD-PBI 絕緣子及套管超聲波探傷儀

適用于交流線路35～500kV的過線塔的絕緣子串電壓分布測量
參考標準：JJF 1862-2020
- 采用靜電式結構，將被測電壓變換成電場進行測量因而阻抗高
- 測量迅速、操作簡單
- 測量范圍：1～30kV

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

1、ZSUD-PBI 絕緣子及套管超聲波探傷儀廣泛應用于電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具（如楔形線夾）、電廠壓力容器、管道等部件的無損檢測設備。

2、絕緣子是發電廠和變電站運行的重要組成設備，起著支撐導線和絕緣的作用，其工作狀態直接影響電網供電安全。由于絕緣子無固有形變且韌性極低，大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響，使其附加應力增大而集中，導致內部缺陷急速擴大，極易引發瓷絕緣子脆性斷裂，造成電網嚴重事故。

3、近年我國各地常出現瓷絕緣子斷裂事故的報道，特別是在溫度低、溫差大的地區，不僅嚴重影響供電安全，造成重大經濟損失，還對運行人員及檢修人員的人身安全構成威脅，成為電力系統安全運行的一大隱患，因此檢測絕緣子內部物理狀態勢在必行。為此，國家電網公司發布了生技[2005]174號的文件及《高壓支柱瓷絕緣子現場檢測規程》，以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。

產品別稱

絕緣子及套管超聲波探傷儀、絕緣子超聲波探傷儀、套管超聲波探傷儀、母排超聲波探傷儀

產品特征

1、絕緣子超聲波探傷儀配備專用探頭，包含絕緣子最新探傷標準和軟件
2、探傷儀功能一體化。
3、具有HDMI接口，可連接顯示器、投影儀。
4、具有TF卡接口，數據存儲容量可擴展。
5、數字濾波功能，精準選擇頻帶，適用于難檢測工件。
6、外形小180*135*40mm，重量輕、0.7kg，5寸高分率液晶屏、萬能旋鈕
7、動態連續存儲，內置10套檢測標準。
8、具有回波包絡功能，實現缺陷類別高級分析。
9、具有自動校準材料聲速、探頭延時、探頭K值；方便的DAC、AVG曲線制作及應用；DAC曲線制作嵌入標準ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等國內外標準，并可自定義設置多達7條DAC曲線參數，極大方便用戶快速選擇DAC曲線參數；DAC曲線靈敏度查詢表功能，方便學員查看制作DAC曲線的靈敏度當量、填寫報告；軟件操作流程化設計，參數自動調節，即使是初學者也能很快掌握基本的探傷操作方法。
10、兼容歐標EN12668-1:2010設計；
11、具有多種功能檢測模塊：連續存儲功能模塊，實現掃查過程波形全程記錄，特別適用于探傷數據的保存、分析和教學示范；B掃描功能模塊，實現快速腐蝕測厚評估；AWS D1.1專業功能模塊。
12、100個獨立探傷通道（可擴展）。
13、缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
14、自動測試零點、K值、DAC、AVG曲線時，儀器自動記錄最高波并畫出包絡線
15、DAC、AVG曲線儀器自帶，制作時取樣點不受限制，并可進行補償與修正。DAC曲線隨增益自動浮動。
16、最高采樣速率240MHz,測量分辨率0.01mm
17、具有峰值記憶、波形凍結、雙門等強大功能。
18、大容量儲存、8000幅探傷數據空間，掉電后數據不丟失
19、濾波頻帶、探頭阻尼可調，適用于各種工件的精確探傷。
20、進波和失波報警，門位、門寬、門高連續可調。
21、高可靠數據保護確保存儲數據不丟失，儀器可打印探傷報告。
22、數據處理能力強，可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理。
23、低功耗設計，可連續工作6小時以上。低電量工作報警。體積小巧，攜帶使用輕松自如。
24、屏幕顯示清晰，適應各種操作環境。

ZSUD-PBI 絕緣子及套管超聲波探傷儀參數
全數字彩屏（含軟件）	可連接投影儀和電腦
數字硬件采樣頻率	100bit/200MHz
阻抗匹配	50、100、200R、500R可選
工作頻率	(0.5～20/0.5～4/2～8)MHz
檢測范圍	0～10000mm(鋼縱波)
重復頻率	20～1000Hz
檢波方式	正半波、負半波、全波、射頻
發射電壓	25V～400V，步進值為25V
增益范圍	110dB(0.1、1、2、6dB步進)
垂直線性誤差	≤2.5%
水平線性誤差	≤1.5%
靈敏度余量	＞62dB(200Φ2平底孔)
分辨率	＞42dB(使用5P14探頭)
動態范圍	≥32dB
儀器尺寸	1800×130×40mm
工作方式	單晶、雙晶、穿透
閘門報警	進波報警、失波報警
噪聲電平	＜8%
聲速范圍	100～20000（m/s）
數字抑制	0～80）%，不影響線性與增益
環境溫度	（-20～70）℃（參考值）
相對濕度	（20～95）% RH
儀器重量	0.75Kg

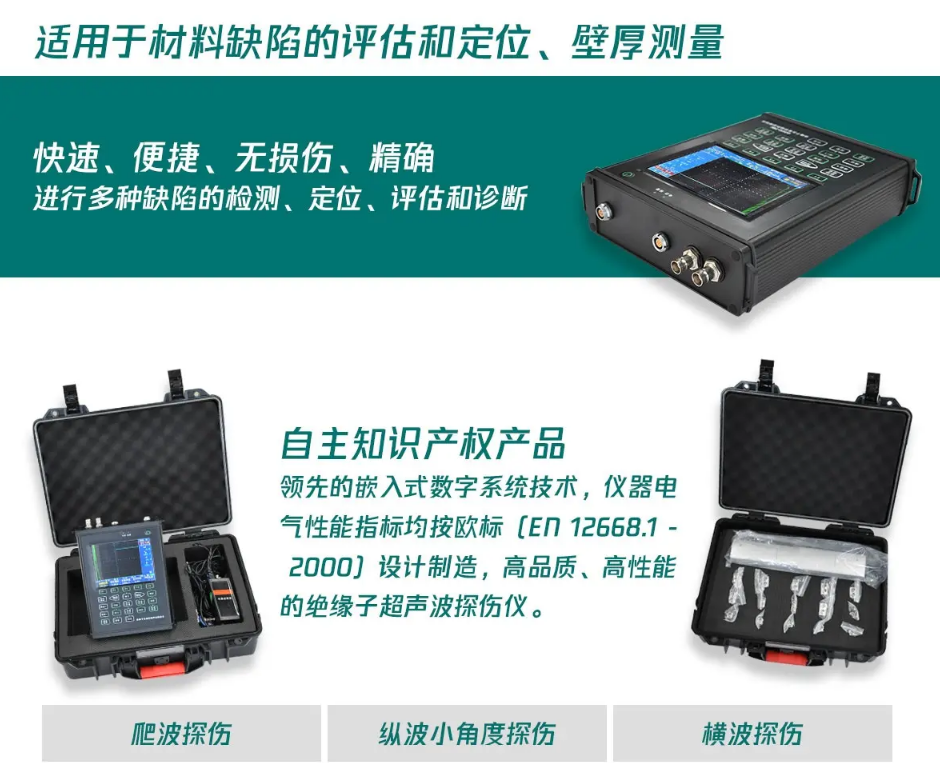

附件清單
主機	1臺
通訊軟件	1套
直探頭	1個（Φ10）
爬波探頭	9個（9個不同弧面）
縱波小角度探頭	5個（5個不同弧面）
標準試塊	(選購)
專用探頭線	2條
充電器	1個
鋰電池	1組
說明書	1本
合格證	1本
出廠報告	1本
