ZSPD-4960W電纜故障探測普查綜合測試儀

管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地電阻測試、外部電壓測試等
參考標準：DL/T849.1-2004，DL/T849.2-2004，DL/T849.3-2004
- 由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成
- 多種探測模式：經典定位模式，導線巡航模式，信號曲線模式

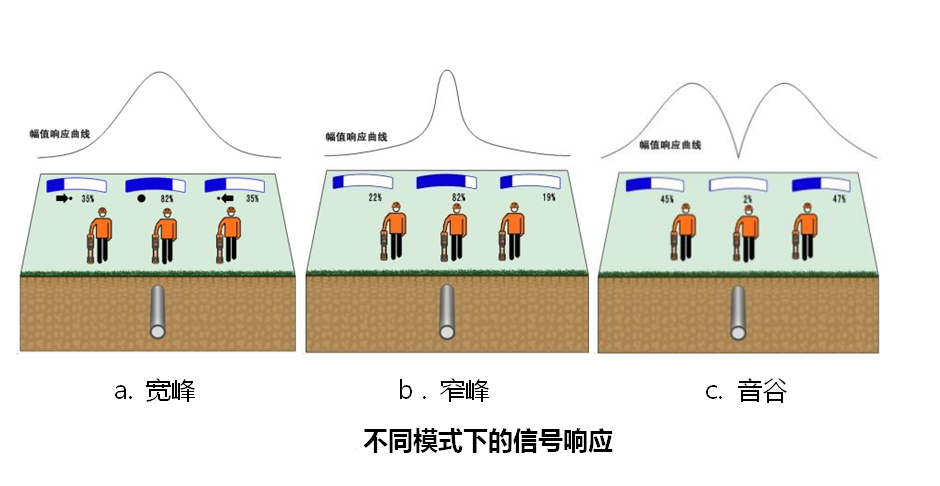

- 管線探測模式：寬峰法、窄峰法、音谷法

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

ZSPD-4960W電纜故障探測普查綜合測試儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。

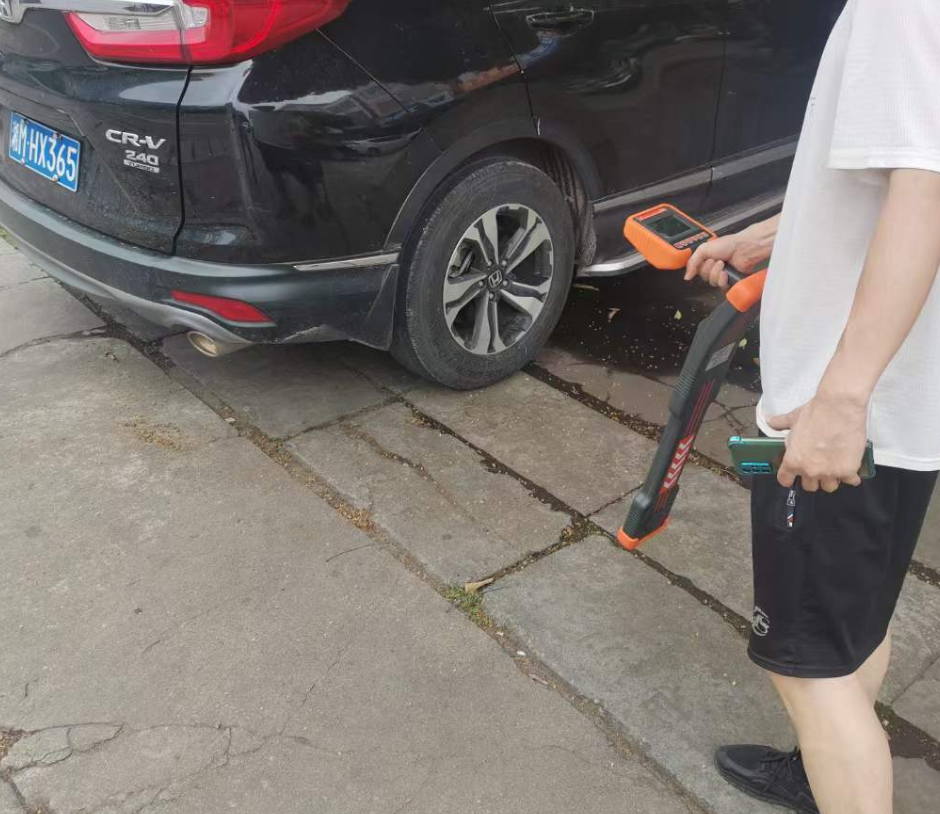

管線路徑探測能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力，能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。

產品別稱

電纜故障探測普查綜合測試儀、電纜故障探測綜合測試儀、電纜故障探測普查測試儀、電纜探測普查綜合測試儀

產品特征

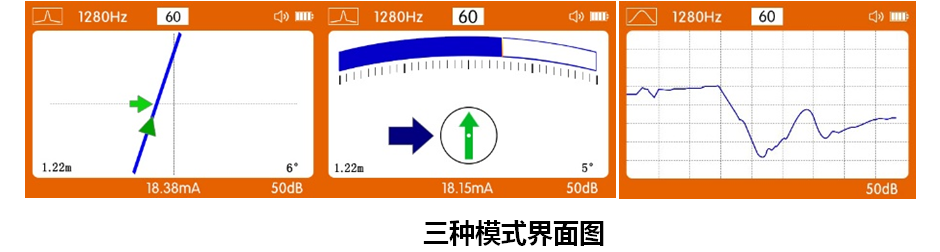

1、多種探測模式：經典定位模式，導線巡航模式，信號曲線模式；
2、經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。

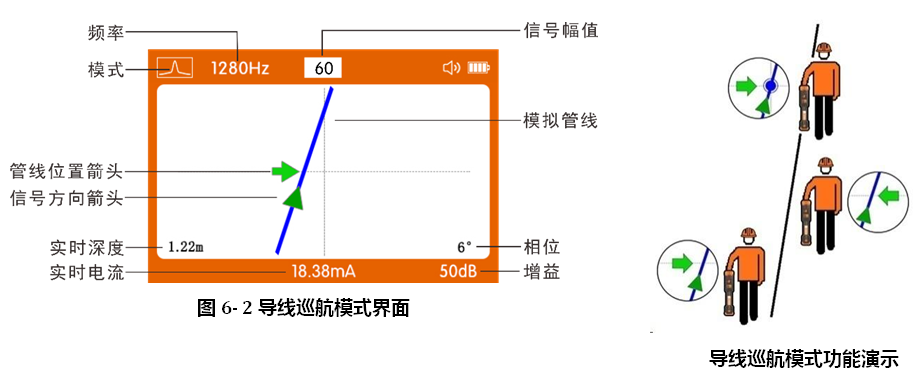

3、導線巡航模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作
4、信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。
5、電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。

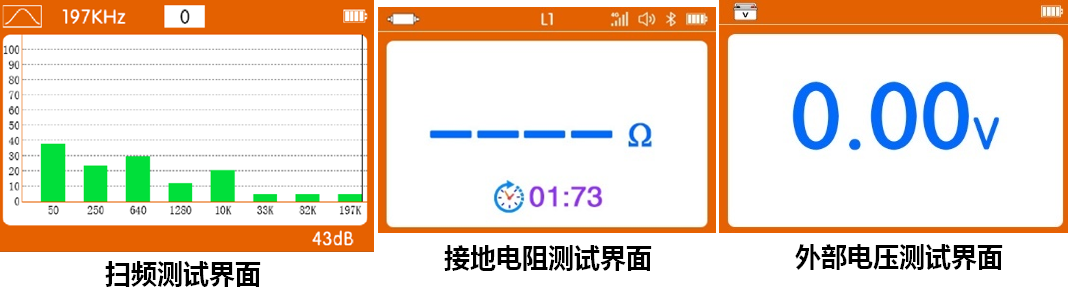

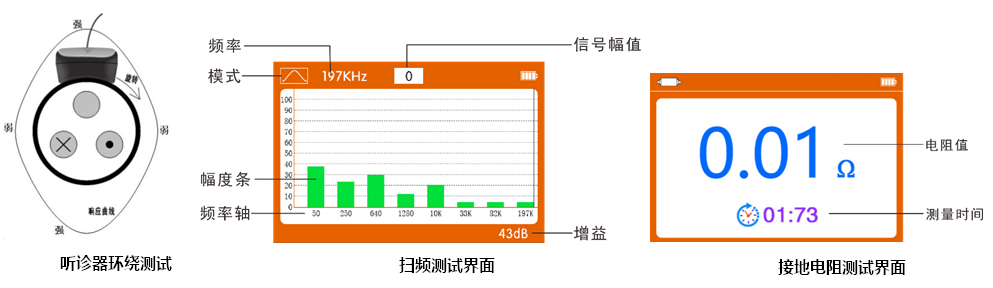

6、內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。
7、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。
8、多種探測頻率：6種主動探測頻率和4種被動探測頻率。

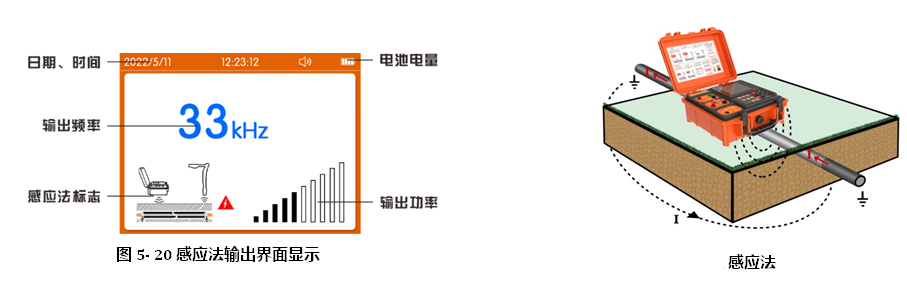

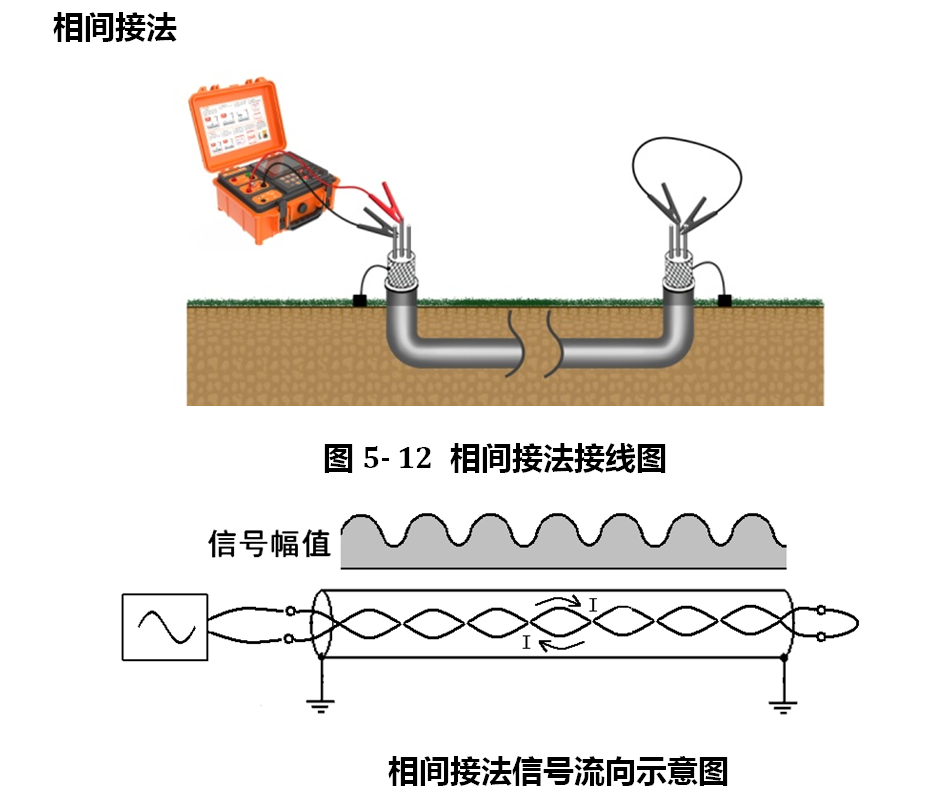

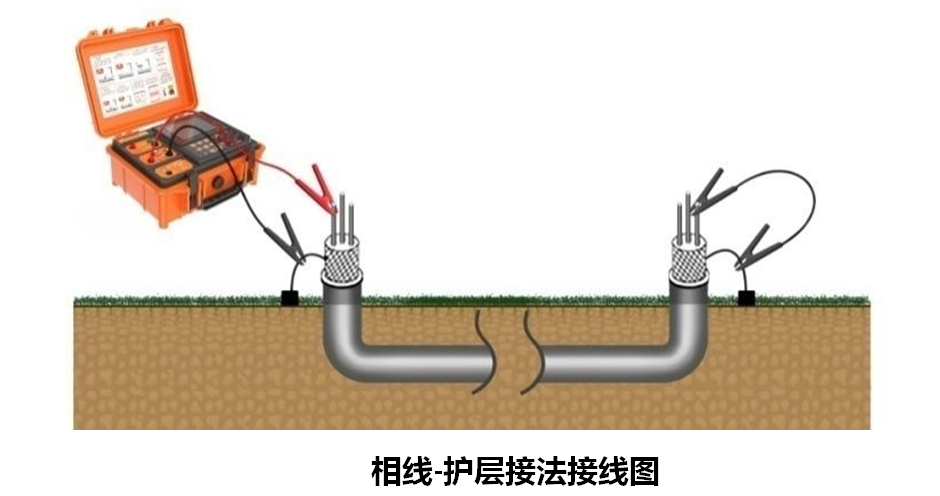

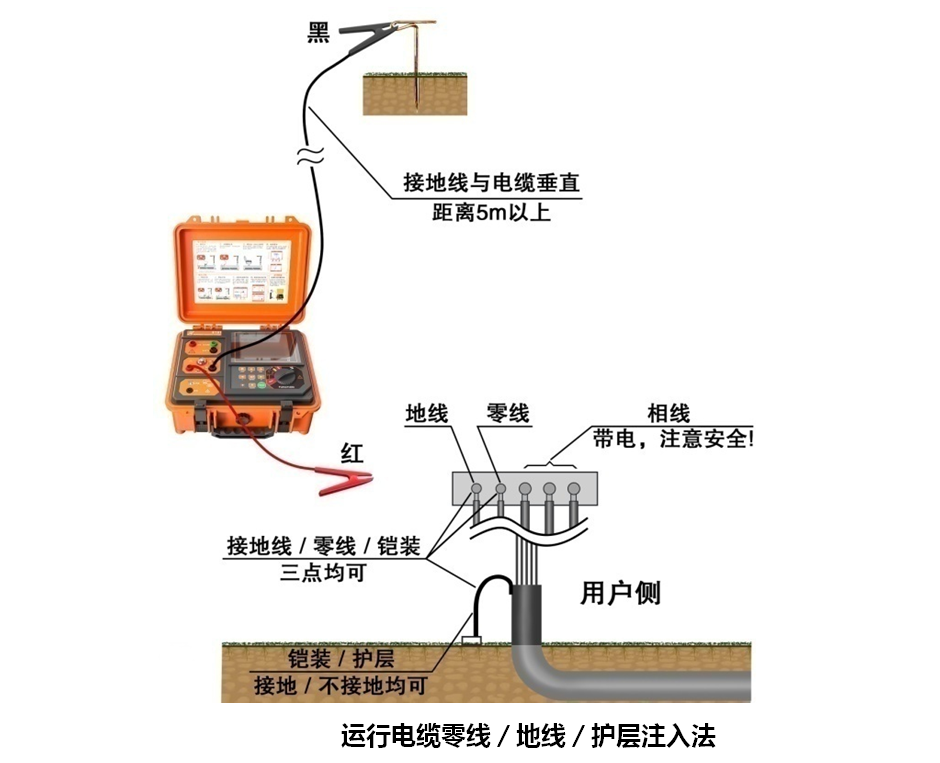

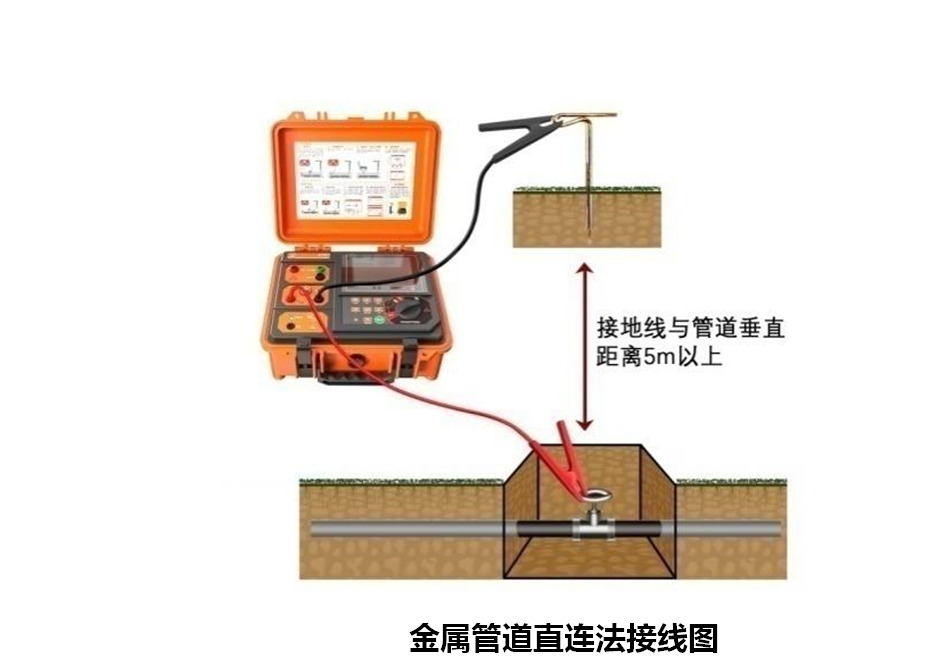

9、發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
10、發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。
11、儀器下方內置高亮照明燈，方便夜間作業。
電纜識別是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。

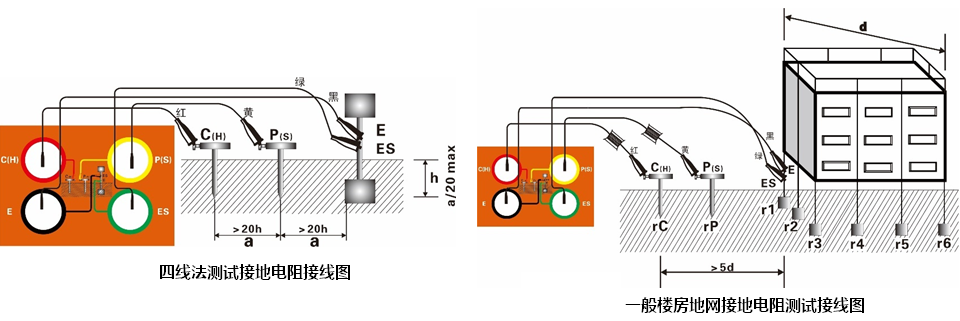

接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化。額定輸出最大電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。

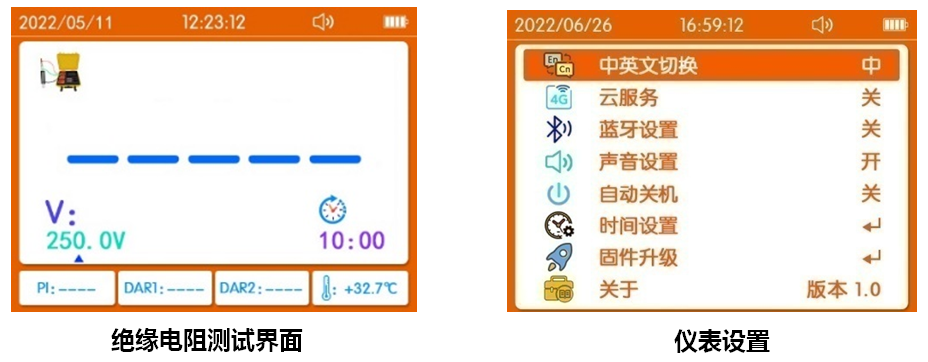

絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電器設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。

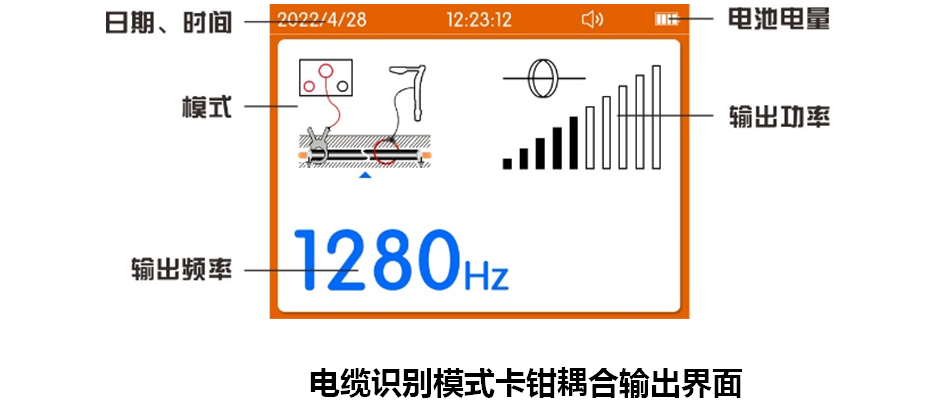

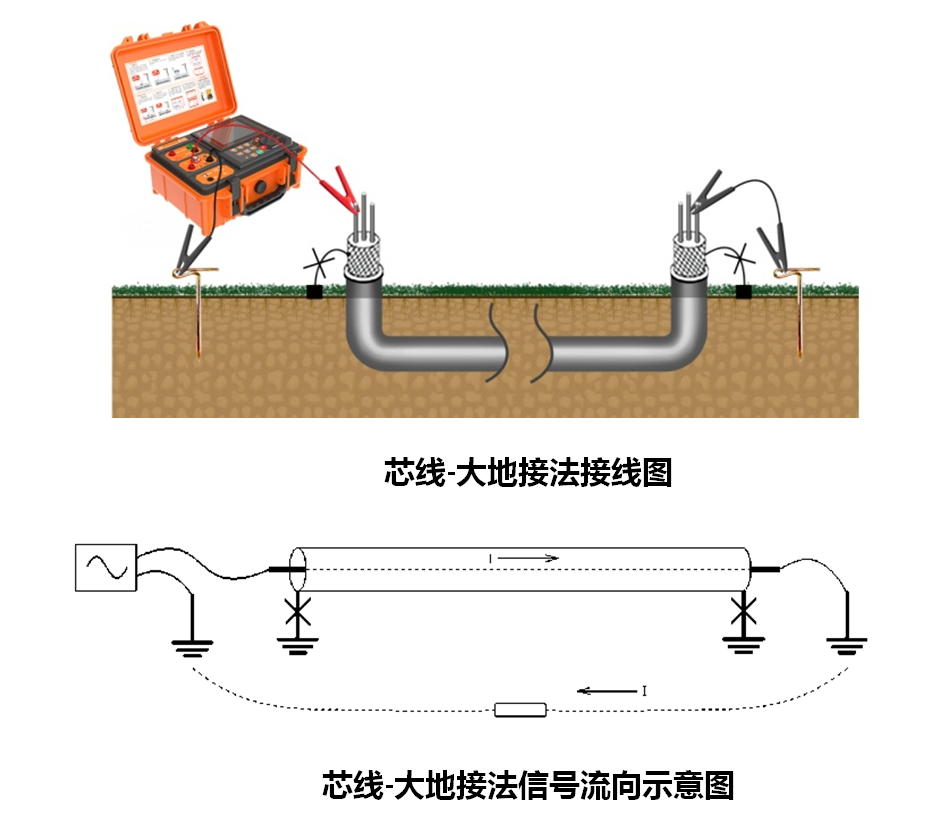

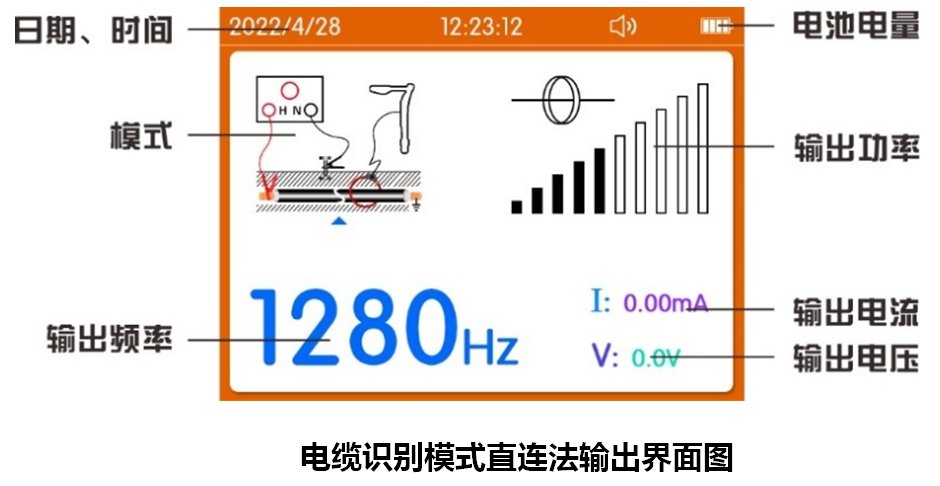

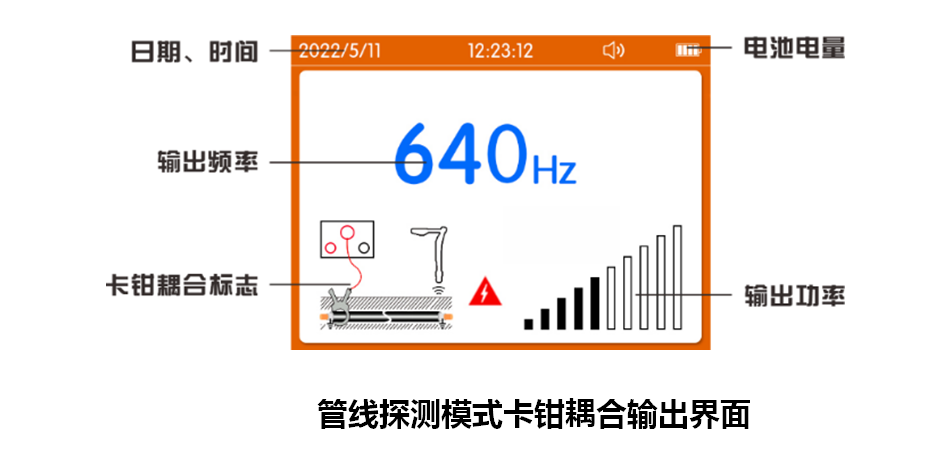

信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率最大10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

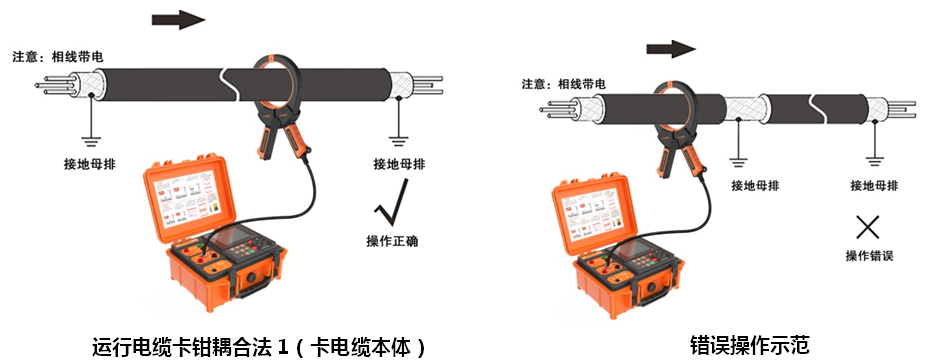

發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ105mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°全方位管線路徑指示，深度、電流和管線相對位置。
柔性電流鉗：用于電纜識別。該電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

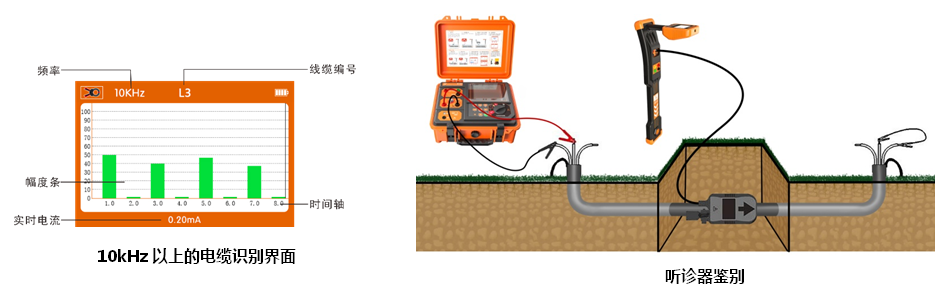

聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，全面貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器延線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。

特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

接收機規格

功能	管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地電阻測試、外部電壓測試
電源	7.4V DC 2600mAh可充鋰電池
輸入方式	內置接收線圈、柔性卡鉗、聽診器、鱷魚夾測試線(電壓測試)
接收頻率	主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197KHz 工頻被動探測頻率：50Hz和250Hz 射頻被動探測頻段：中心頻率分別為33kHz、82kHz
管線探測模式	寬峰法、窄峰法、音谷法
管線探測顯示	經典定位模式，導線巡航模式，信號曲線模式
管線探測檢測范圍	直連法：一般可以達到線纜長度0~20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定耦合法：一般可以達到線纜長度0~10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定感應法：適用于埋地深度小于2m的線纜
深度精度	平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±2.5%
聲音指示	隨信號強度變化的調頻音調
干擾距離	使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。接收機不受發射機干擾的最小距離往往需要試驗確定：管線探測：耦合法5m之外，感應法20m之外可確認為無干擾電纜識別：耦合法2~5m之外可確認為無干擾
電纜識別	鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別；可標定電纜數量：1～10條；標定值：接收信號與發射信號的電流百分比在標定值75%~135%之間為識別成功條件之一；方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別檢測范圍	直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0~20公里，主要由接地電阻與線纜電阻決定) 耦合法：可識別回路電阻為0Ω～200Ω的信號；(一般可以達到線纜長度0~6公里，主要由接地電阻與線纜電阻決定)
接地電阻	測試量程：0.001Ω~2.00kΩ 測試方式：精密4線法測量測試電流：6.00mA Max
電壓測量	量程：AC 0~600V 精度：±2%±3dgt
液晶	3.5寸彩屏液晶
尺寸	約290mm(長)×128mm(寬)×700mm(高)
質量	1.90Kg
充電器	DC 8.4V 1A
照明燈功率	1W max
連接接口	1 * mini-B USB接口（用于固件升級） 1 DC充電口 1 柔性卡鉗連接插座 2 * 外部電壓測試線連接接口 4 * 接地電阻測試線連接接口
柔性電流鉗	長約620mm，線徑約8mm
線圈內徑	φ200mm（可以根據需要定制更大口徑）
聽診器尺寸	長寬厚約111mm×60mm×27mm（聽診器選配）
引線長度	聽診器引線長度：約3m
測試線	1* 黃色測試線15m 1 * 紅色測試線10m 1* 綠色測試線3m 1 *黑色測試線3m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
耐壓	AC2000V/rms(外殼前后兩端之前)
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

發射機規格

功能	多種頻率信號發射方式、絕緣電阻測試
電源	11.1V DC 5200mAh可充鋰電池
輸出方式	直連法、卡鉗耦合法、感應法
輸出頻率	640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz
輸出功率	10W max，10檔可調，全自動實時阻抗匹配
直連輸出電壓	150Vpp max
電路保護	具有過載和短路保護
絕緣電阻輸出電壓	100V、250V、500V、1000V、2500V
絕緣電阻測量范圍	0.01MΩ~25.0GΩ ±3%rdg±5dgt 25.0GΩ~2.50 TΩ ±15%rdg±5dgt
液晶	5.6寸LCD彩屏液晶
儀表尺寸	約320mm(長)×275mm(寬)×145mm(高)
質量	發射機3.85kg；發射鉗1.12kg
充電器	DC 12.6V 1A
發射鉗尺寸	長寬厚250mm×140mm×35mm
發射鉗內徑	φ105mm
發射鉗線長	3m
測試線	紅色測試線3m，綠色測試線3m，黑色測試線3m
連接接口	1 Type-B USB接口（用于固件升級） 1 DC充電口 1 信號發射鉗連接插座 2 直連測試線接口 3 * 絕緣電阻測試線接口
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

服務理念

湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨，并嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制，將銷售服務工作納入企業管理范疇，堅持常抓不懈；

主動服務

公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商，是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知，幫助客戶降低成本、提高效率。滿足客戶的服務期望，不斷引導、開發和創造客戶消費需求；

差異化服務

公司細分供電系統、發電系統、用電單位和科研院所等，精心設計針對性營銷服務方案，打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針，完善服務系統，加強售前、售中、售后服務，對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決，使用戶感到極大方便；

高效服務

高效的服務為公司迎來效益，同時我們以服務促發展，以客戶為中心的服務體系，建立健全營銷渠道，優化服務流程，改善支撐手段，贏得了廣大客戶的信任，產品和服務贏得至高市場榮譽；

優質服務

公司推崇5S服務理念，引領服務先進理念，以親和、細致的服務感動客戶，尊重客戶，理解客戶，持續提供超越客戶期望的產品與服務，竭盡所能誠信天下，做客戶們永遠的伙伴。

服務流程

我們嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標，制定了規范管理制度，嚴格過程控制，保證產品質量，達到顧客滿意的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!

1. 尊敬的的用戶，不論您有何種需求：只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做；

2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答；

3. 了解您的訴求，建立產品服務記錄，并與您協商確定售后服務方式；

4. 如有需要，我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場；

5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟；

6. 工程師將現場指導您完成整個試驗過程，并對您提出的技術問題給予專業的解答；

7. 工程師還會為您購買的武漢中試產品進行全面檢測，如有故障，將一并解決；

8. 服務完成后請您對我們的服務提出寶貴的意見或建議，服務信息將同步到售后服務中心；

9. 售后服務中心將積極跟進服務進度，并定期跟蹤回訪。

售后服務承諾書

一、售前服務承諾

1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題；

2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出，并爭取您能在兩日內收到；

3. 提供合理報價。在2小時之內為您提供合理報價；

4. 提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件。

二、售中服務承諾

1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議；

2. 自覺遵守合同法的規定，確保合同及技術協議順利履行；

3. 竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺；

4. 積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持；

5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務；

6. 無論合同大小，所有客戶在價格及服務方面都是公平的。

三、售后限時服務承諾

1. 我們將按照客戶的要求提供相關的技術培訓和技術資料；

2. 產品有質量問題，三年免費保修，終生維護，有合同約定的按合同約定；

3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障；

4. 對于10公斤以下的儀器，在兩日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；

5. 對于10公斤以上的儀器，在三日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；

6. 我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級，有合同約定的除外。

服務相關說明

1. 我公司愿為用戶提供各種技術咨詢，當好參謀，并提供有關技術資料，如產品樣本、圖片、產品說明書；

2. 對于用戶來電、來函及來人詢價訪問，我公司將熱情接待，及時給予答復；

3. 我公司配有送貨專車，對于客戶確定合作之后，我們會選擇合理的物流送貨方式將產品安全送達規定地點；

4. 產品在運送過程中，如果由于運輸原因，致使產品損壞，我公司將與用戶協商解決辦法，直到達到用戶滿意為止；

5. 產品在貨物送達時，經驗貨如果發現有漏貨、錯貨或短貨等數量上問題，在接到通知后，將立即派人到現場進行服務和處理；

6. 在用戶使用過程中，如果發現由于我公司方面的責任引起的產品質量問題，我公司在接到通知后，保證在1小時內作出答復；對需要派工程師處理的，保證立即指派技術人員到達現場排除問題，不需要到現場服務的，一定當好參謀，為用戶提供最佳處理方案；

7、我公司派人到用戶現場服務的，應與用戶電話商定到達日期，假如由于某種客觀原因，不能如期到達，必須事前通知用戶，并說明原因或采取相應措施，保證用戶不受損失或把損失降到最低程度。
