ZSDET-2300 接地電阻.土壤電阻率測試儀

用于電力、電信、氣象、建筑、防雷及工業設備等接地電阻、接地電壓測量
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 二線法、三線法測量、四線法
- 接地電阻、回路電阻、導通電阻等電位連接電阻、土壤電阻率、接地電壓、交流電壓測試
- 量程：0.000Ω～30000Ω，土壤電阻率(ρ)：0.00Ωm～9000kΩm，接地電壓：AC 0.0～100.0V

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

二、三、四線法測試接地電阻、回路電阻、導通電阻等電位連接電阻、土壤電阻率、接地電壓、交流電壓測試按氣象防雷接地電阻測試新標準設計；接地電阻測試電流達20mA；專用工具箱設計，經久耐用； FFT技術、AFC技術，抗干擾能力強；量程：0.000Ω～30000Ω；分辨率：0.001Ω；測試線長：20m/10m/1.6m；測試頻率：128Hz/111Hz/105Hz/94Hz。

ZSDET-2300接地電阻.土壤電阻率測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

產品別稱

接地電阻·土壤電阻率測試儀、精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀、接地電阻測試儀

產品特征

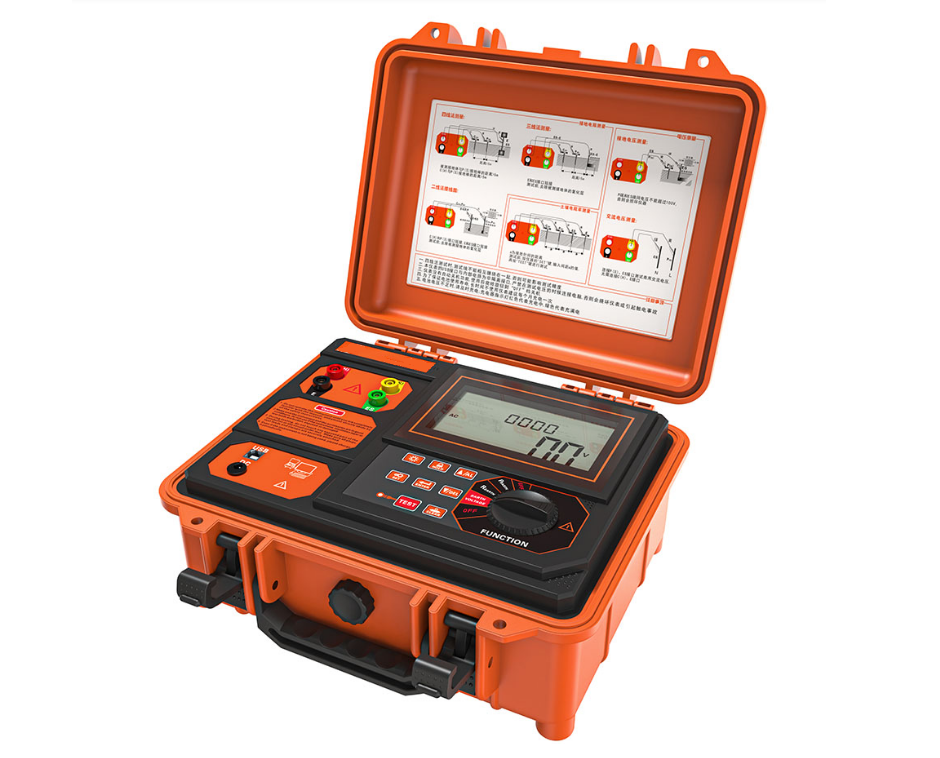

ZSDET-2300接地電阻.土壤電阻率測試儀又名精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀，由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更顯優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光，棒圖指示，一目了然。同時能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

ZSDET-2300接地電阻.土壤電阻率測試儀參數
功能	接地電阻、土壤電阻率測試；接地電壓、交流電壓測試
電源	11.1V 2600mAH可充鋰電池
背光	可控白屏背光，適合昏暗場所使用
測量方式	精密4線、3線法測量、簡易2線測量接地電阻

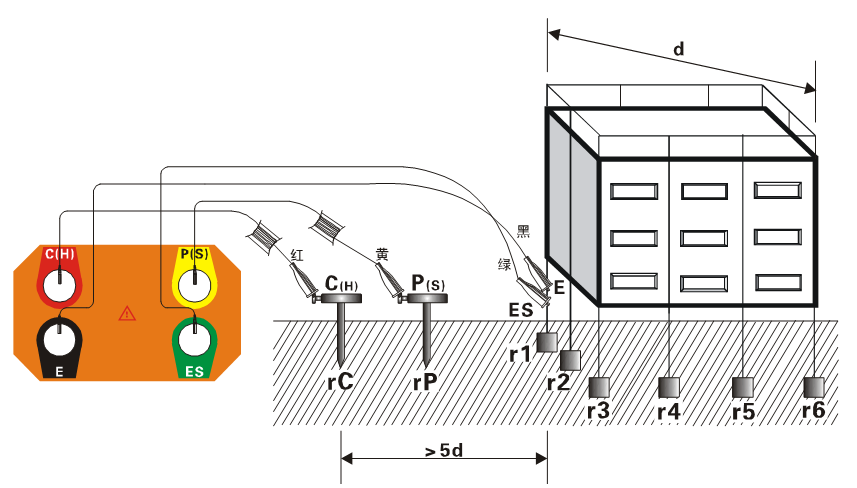

測量方法	接地電阻：額定電流變極法，測量電流20mA Max
	土壤電阻率：四極法(溫納法)

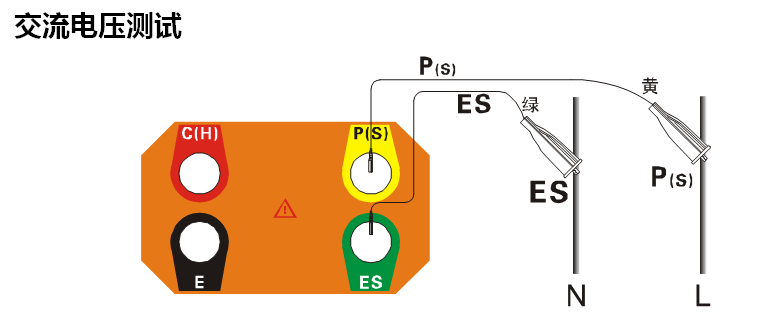

	對地電壓：平均值整流(P(S)-ES接口間）
量程	二三四線法測量接地電阻(R)：0.000Ω～200.0kΩ
	土壤電阻率(ρ)：0.000Ωm~9999kΩm
	接地電壓： AC 0.001V～600V（50Hz/60Hz）
最高分辨率	二三四線法測量接地電阻(R)：0.001Ω
	土壤電阻率(ρ)：0.01Ωm
	接地電壓：0.001V
精度	二三四線法測量接地電阻(R)： 1．0.000Ω～10.00kΩ: ±2%rdg±5dgt 2．10.0K~100.0kΩ:±3%rdg±5dgt 3．100.0K~200.0kΩ:±3.5%rdg±5dgt 注：干擾電壓5V時的附加誤差≤±5%rdg±5dgt
	土壤電阻率(ρ)：根據R的測量精度而定（ρ=2πaR (a:1 m～100m)；π=3.14）
	接地電壓： ±2%rdg±5dgt（50Hz/60Hz）
測試電壓波形	正弦波
測試頻率	412Hz、825Hz、1280Hz (自動選頻)
短路測試電流	AC 20mA max
開路測試電壓	AC 90V max
電極間距范圍	1m～100m
換擋	接地電阻：0.000Ω～200kΩ 全自動換檔
換擋	土壤電阻率：0.00Ωm～9999kΩm全自動換檔
LCD	6位LCD顯示，白屏背光
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
測量指示	測量中LED閃爍指示，LCD倒計數，進度棒圖指示
尺寸	儀表尺寸：約320mm(長)×275mm(寬)×145mm(高)
尺寸	外包裝尺寸：約400mm(長)×245mm(寬)×335mm(高)
標準測試線	4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：約φ10mm×200mm
測量時間	對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 600V以下測量
通訊接口	具有USB接口，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條，長1.5m
數據保持	保持數據時“HOLD”符號指示
數據存儲	300組，“HOLD”存儲指示，顯示“FULL”表示存儲已滿
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示
報警功能	測量值超過報警設定值時，產生“嘟--嘟--嘟--”報警提示
電池電壓	當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電
自動關機	無任何操作時，開機15分鐘后自動關機
工作電流	待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉)
質量	儀表：約2.66kg(含電池)
質量	總質量：約6.88kg(含包裝)
工具箱	軍用工具箱設計，可承重200kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)

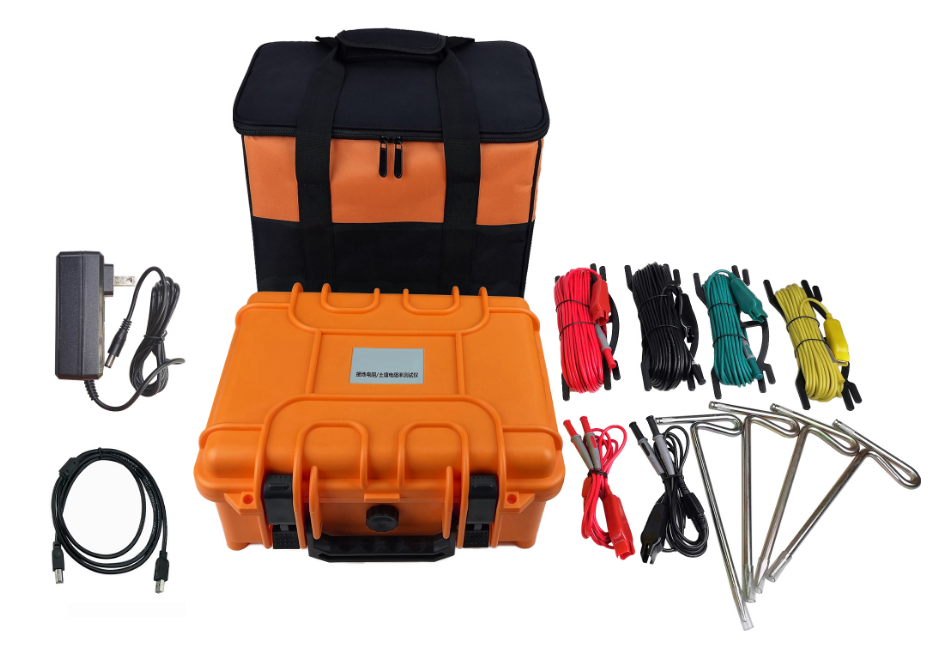

附件
1	儀表	1
2	工具袋	1
3	輔助接地棒	2
4	測試線(紅15米；黃10米；綠5米)	3
5	簡易測試線(紅1.6米；綠 1.6米)	2
6	充電器、充電線、USB通訊線	1
7	說明書	1
8	出廠報告	1
9	合格證	1
10	出廠報告	1份
11	合格證	1份
