中試控股技術研究院魯工為您講解：PT參量測試儀（中試大廠）

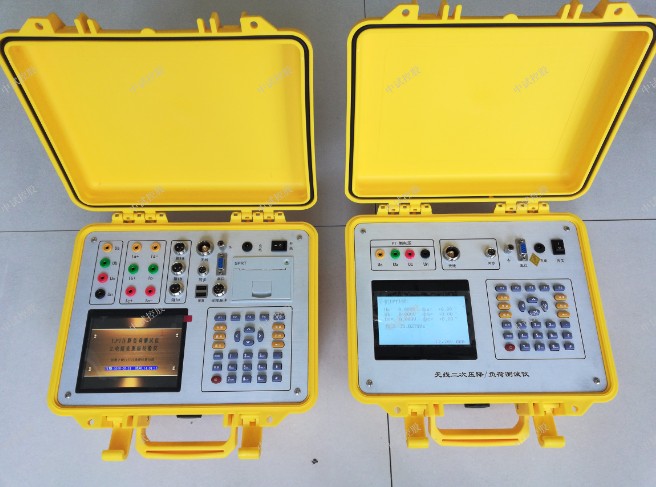

ZSPT-2000Y電壓互感器二次壓降負荷測試儀

參考標準：GB50150-2006

簡易讀懂：電壓互感器二次壓降負荷測試儀可以做什么?

電壓互感器二次壓降負荷測試儀：電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。所謂電壓互感器二次壓降引起的誤差，

就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSPT-2000Y電壓互感器二次壓降負荷測試儀電池維護
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。
每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。
ZSPT-2000Y電壓互感器二次壓降負荷測試儀注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查接線是否正確。
4．最好使用有地線的電源插座。
5．不能在電壓和電流過量限的情況下工作。
6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。

ZSPT-2000Y電壓互感器二次壓降負荷測試儀技術指標

1、使用環境
（1）環境溫度：-10℃～ 40℃
（2）相對濕度： ≤80%
2、測量精度
本儀器的測量精度為1級。
電壓：0.5%
電流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
電導：G=± (1%×G＋1%×δ±0.01) mS
電納：δ=± (1%×δ＋1%×G±0.01)mS
負荷：S=± (1%×S±0.1)VA
電阻：R=± (1%×R+1%×X±0.1)Ω
電抗：X=± (1%×X+1%×R±0.1)Ω
3、充電電源：交流176V~264V，頻率45-55Hz
4、儀器的測量范圍和分辨率
測試項目范圍最小分辨率電壓測量范圍(V)40～120.0000.001電流測量范圍(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01誤差值(%)-10.000～10.0000.001修約(%)-10.000～10.0000.0015、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、電池工作時間：充滿后工作時間大于6小時。
7、體積：
主機：32cm×24cm×13cm
8、重量：
主機：2.5Kg
ZSPT-2000Y電壓互感器二次壓降負荷測試儀互感器測試儀使用方法
    伏安特性試驗：
    ⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
    ⒉ 將儀器可靠接地。
    ⒊ 檢查電流互感器無接地點。
    ⒋ 將開關“16”撥至伏安檔。
    ⒌ 儀器輸出和電壓測量接至電流互感器二次側。
    ⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。
    ⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。(注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。)
    ⒏ zui多可存儲20組電流，電壓值。
    ⒐ 存儲完畢后調壓器調零。
    ⒑ 按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓zui大值自動選擇某一量程：
            0-199V 每格代表10V
            200V-499V 每格代表25V
            500V-2000V 每格代表50V
            電流軸分兩個量程，量程選擇為自動方式，根據采樣電流zui大值自動選擇某一量程。
            0-7A 每格代表 0.25A
            7A-40A 每格代表0.5A
    ⒒ 按一下復位鍵復位后，可重復測試。
    ⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連接線。

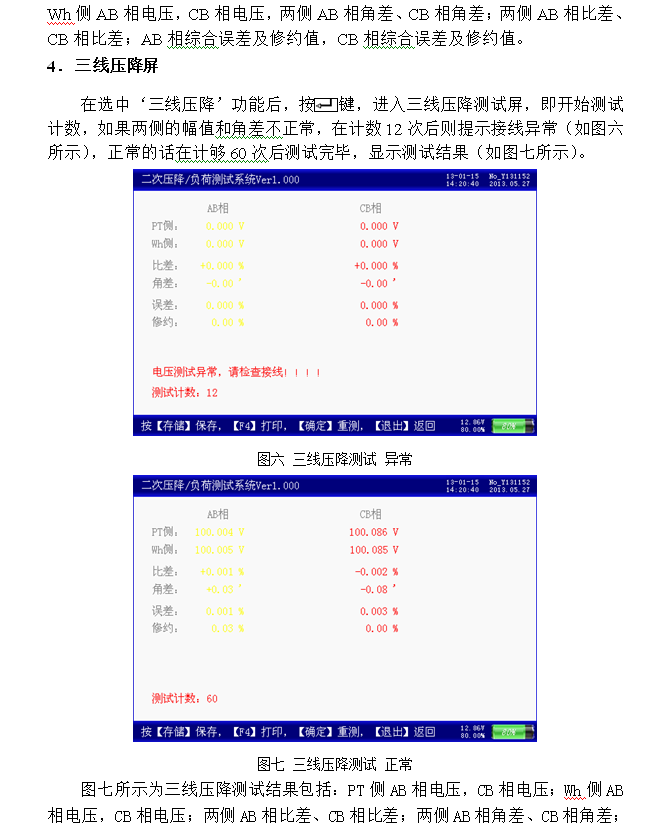

該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示；

集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

電壓互感器二次壓降負荷測試儀：特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。

中試控股電壓互感器二次壓降負荷測試儀自動完成三相三線或三相四線制的電壓互感器二次壓降及負荷的測量。

中試控股踐行“精細制造，深耕技術”產出電壓互感器二次壓降負荷測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

采用專用屏蔽型測試線。

采取清抹、屏蔽等措施，重新測試。

調整測試線與接地部分的距離。

歷次試驗選用測量電壓相同和負載特性相近的兆歐表。

判斷是否因濕度造成外絕緣對測量結果影響很大，考慮在濕度相對較小的時段（如午后）進行測量。

tanδ及電容量測試

1）測試數據異常。

采用專用屏蔽型測試線。

采取清抹、屏蔽等措施，重新測試。

如有感應電壓，應采取相應的抗干擾措施。

采用不同儀器、方法作對比分析。

引用標準

2.1  Q/CSG 1 0007-2004  《電力設備預防性試驗規程》

2.2  GB 4703-1984   《電容式電壓互感器》

2.3  GB 311—83《高壓輸變電設備的絕緣配合  高電壓試驗技術》3 總則

2.4《火力發電廠技術標準匯編 試驗標準》中國電力企業聯合會標準化中心

2.5  DL474.1-92《現場絕緣試驗實施導則》

3.1  檢驗前的準備要求

 3.1.1試驗人員應熟悉《電力設備預防性試驗規程》中220KV電容式電壓互感器的試驗項目、周期和要求。

 3.1.2試驗人員應準備好試驗設備、工具，所有設備、工具應經過校驗合格，注意使用日期在有效期內。

3.1.3試驗人員應經過《安規》考試合格，并保持良好的精神狀態。至少有二人參加工作，一人操作測試儀兼記錄，一人變更接線兼監護。

3.2  本試驗標準的有關編寫說明

無

3.3  試驗設備及試驗接線的基本要求

拆開中間變壓器末端接地，將介損測試儀E端同被試設備接地，測試儀L端接到被試設備首端。

將變比測試儀一頭接到高壓測試端子上，另一頭高壓測試線夾子分別接在互感器的高壓側端子A、X上，低壓測試線一頭接到低壓測試端子上，另一頭低壓測試線夾子分別接在互感器的低壓側端子a、x上。

3.4  試驗條件和要求

3.4.1電容式電壓互感器應停電，用接地線將電荷放盡。

3.4.2應保證試驗在晴朗干燥的天氣下進行。

3.4.3測試人員不得觸試導體，并與帶電設備保持足夠的安全距離。

3.5  試驗過程中應注意的事項

3.5.1測試儀器出現異常應立即停止加壓，并將調壓器回零，并按復位鍵使儀器復位。

3.5.2應用抗干擾法進行測試。

4  試驗項目

4．1絕緣電阻。

4．2中間變壓器介損測試

4．3中間變壓器變比。

5 試驗要求

5．1絕緣電阻測試。

5.1.1按下電動兆歐表的測試鍵并保持1分鐘，讀出1分鐘時的指針讀數。

5.1.2記錄當時的環境溫度和濕度。

5．2中間變壓器介損測試。

5.2.1打開儀器電源開關，儀器處于工作狀態。

5.2.2按下測量鍵，儀器進入等待測量狀態，此時即可測量中間變壓器介損數據。

5．3中間變壓器變比。

5.3.1打開儀器電源開關，儀器處于工作狀態。

5.3.2按下測量鍵，儀器進入等待測量狀態，此時即可測量中間變壓器介損數據。

6 附錄

二.電壓互感器（PT）

   電壓互感器：用電磁感應原理，將一次高電壓按一定的比例，變成二次低電壓，再按比例折算反映一次

電源情況，是電力系統不可缺少的電氣設備。實際是降壓變壓。不論一次電壓多高，二次側一律為100V，它的試驗項目和方法類同于變壓器，較變壓器簡單。

   作用：用于測量、計量、繼電保護。與電壓互感器配套使用100V交流電壓表。

   1.電壓互感器的交接試驗項目

    （1）電壓互感器線圈直流電阻測試（2）電壓互感器變壓比測試（3）電壓互感器接線組別試驗

    （4）電壓互感器線圈絕緣電阻測試（5）電壓互感器交流耐壓試驗         （6）電壓互感器勵磁特性試驗

   2.電壓互感器的交接試驗內容（1）電壓互感器線圈直流電阻測試；

     試驗儀器：10A直流電阻測試儀 試驗標準：一次繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于10％。二次

繞組直流電阻測量值，與換算到同一溫度下的出廠值比較，相差不宜大于15％。

    （2）電壓互感器變壓比測試 試驗儀器：變比自動測試儀試驗標準：必須符合設計要求。

（3）電壓互感器接線組別及極性試驗 試驗儀器：變比自動測試儀試驗標準：必須與設計要求及銘牌上的標記和外殼上的符號相符。

    （4）電壓互感器繞組絕緣電阻測試試驗儀器：2500V兆歐表 測量一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻；測量時非被繞組底座和外殼都應接地。試驗標準：絕緣電阻不宜低于1000 MΩ

    （5）電壓互感器交流耐壓試試驗儀器：三倍頻感應耐壓試驗裝置

試驗時被試繞組的引出線端頭均應短接，非被試繞組引出線端頭應短 路接地。分級絕緣試驗電壓：進行倍頻感應耐壓試驗，試驗電壓為出廠試驗值的80%，對于三倍頻，試驗時間是40秒。③倍頻感應耐壓試驗前后，應各進行一次額定電壓時的空載電流及空載損耗測量，兩次數據比較不應有明顯差別。

     全絕緣試驗電壓：

        二次繞組試驗電壓2kV（可用2500V兆歐表1min代替 合格標準：耐壓試驗期間，不應發生放電和擊穿現象。

    （6）電壓互感器勵磁特性試驗 試驗儀器：交流耐壓操作箱及電壓表

     試驗標準：對于額定電壓測量點（100%）勵磁電流不宜大于其出廠試驗報告和型試驗報告的測量值的30%，同批同型號、同規格電壓互感器此點的勵磁電流不宜相差30%。

三.電流互感器（CT）

   1.電流互感器交接試驗項目（1）電流互感器線圈直流電阻測試（2）電流互感器變比測試（3）電流互感器極性試驗

    （4）電流互感器保護線圈伏安特性試驗（5）電流互感器線圈絕緣電阻測試（6）電流互感器交流耐壓試

   2.電流互感器的交接試驗（1）電流互感器線圈直流電阻測試
