中試控股技術研究院魯工為您講解：手持式無線PT二次壓降測量儀

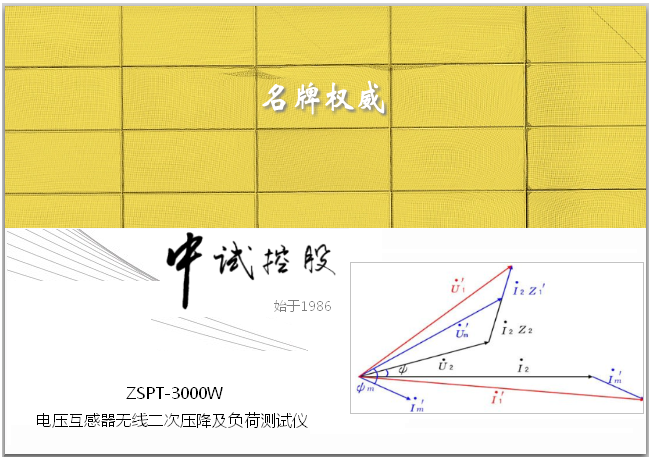

ZSPT-3000W無線二次壓降及負荷測試儀

參考標準：GB50150-2006

簡易讀懂：無線二次壓降及負荷測試儀可以做什么?

無線二次壓降及負荷測試儀：全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的安全運行創造了良好的條件。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這時很危險的故障。
無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的安全運行創造了良好的條件。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

ZSPT-3000W無線二次壓降及負荷測試儀技術指標
1、使用環境
（1）環境溫度：-10℃～ 40℃
（2）相對濕度： ≤80%
2、測量精度
本儀器的測量精度為1級。
比差：Δf =±（1%×f±0.01）（%）
角差：Δδ=±(1%×δ±1)（分）
電導：G=± (1%×G±0.01) mS
電納：δ=± (1%×δ±0.01)mS
負荷：S=± (1%×S±0.1)VA
電阻：R=± (1%×R±0.1)Ω
電抗：X=± (1%×X±0.1)Ω
3、充電電源：交流176V~264V，頻率45-55Hz
4、儀器的測量范圍和分辨率
測試項目 范圍 最小分辨率
比差值(%) 0.001～10.000 0.001
角差值(ˊ) 0.01～±600.00 0.01
誤差值(%) 0.001～10.000 0.001
修約(%) 0.001～10.000 0.001
5、基本誤差
比差：±（1%比差讀數±0.01）%
角差：±（1%角差讀數±1）分
電導：±（1%電導讀數+未位1個字）mS
電納：±（1%電納讀數+未位1個字）mS
6、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
7、電池工作時間：充滿后工作時間大于6小時。
8、體積：
主機：32cm×24cm×13cm
分機：32cm×24cm×13cm
9、重量：
主機：2.5Kg
分機：2Kg

結構外觀
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機和分機內部，其主機和分機的外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。
1、結構尺寸
圖一、主分機與配件箱尺寸
2、面板布置

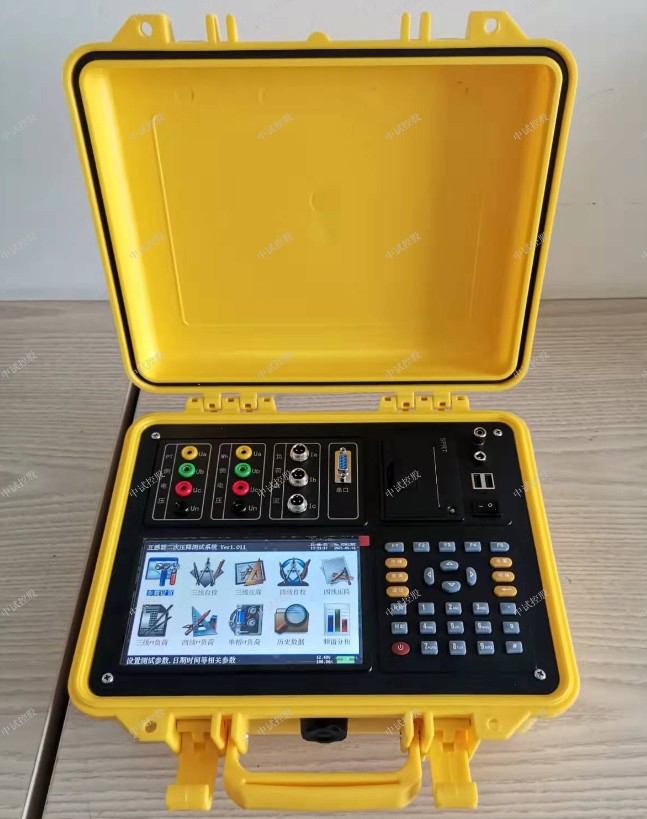

主機面板布置（圖二）
圖二、主機面板布置圖
如圖二所示：最上方從左到右依次為電壓測試用端子（Ua、Ub、Uc、Un）、鉗形電流互感器接口（Ia、Ib、Ic）、打印機、充電電源插座、工作電源開關、RS232通訊接口、同步信號接口、接地端子、電臺接口、GPS接口；注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；最好經常充電，以免電池過量放電影響其使用壽命。面板左下方為液晶顯示屏；液晶右側為鍵盤。
分機面板布置（圖三）
圖三、分機面板布置圖
如圖三所示：面板上方從左到右分別為電壓輸入端子、電臺接口、GPS接口、同步信號接口、接地端子、RS232通訊接口、充電指示、充電插座及工作開關，下側從左到右分別為液晶屏、操作鍵盤。

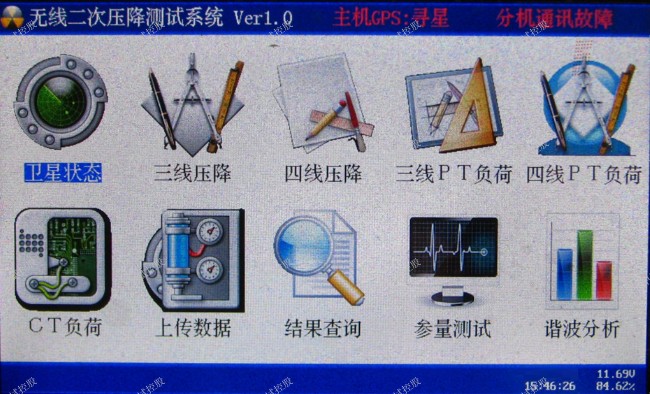

它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

無線二次壓降及負荷測試儀：它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

中試控股無線二次壓降及負荷測試儀能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。

中試控股踐行“精細制造，深耕技術”產出無線二次壓降及負荷測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

選擇電流互感器其要求如下：

    (1)電流互感器的額定電壓應與運行電壓相同。

    (2)根據預計負荷電流，選擇電流互感器的變比，一般應在實際還行電流的20%-100%范圍內變化。

    (3)二次側雙繞組的電流互感器，其準確度高的二次繞組供計量用，另一組則供繼電保護用。

    (4)根據運行方式、繼電保護方式和使用環境、地點等條件，選擇相應的電流互感器型號和臺數。

    (5)應滿足動穩定和熱穩定的要求。

怎樣用交流法檢查電流互感器的極性？

交流法（串聯法），即電流互感器一次繞組的尾端L2與二次繞組首端Kl連在一起，即串聯接線，并且在匝數多的繞組上通以1 -5V的交流電壓，用10V以下的小量程電壓表或萬能表，測量繞組輸入的電壓和串聯后兩繞組的電壓，當L1和K2之間的電壓大于L1和L2之間的電壓，說明繞組極性標志正確。

    在試驗電流互感器極性時，應使施加的電壓盡量小，只要電壓表能清楚讀出數即可。防止電壓太高、電流太大，燒壞繞組。對于線繞式電流互感器，測量極性采用這種方法最為方便。對于兩繞組匝數相差太大的電流互感器不容易判斷清楚極性，一般不采用此方法測量極性。

     互感器綜合測試儀采用低耗材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。

一、互感器綜合測試儀注意事項

⒈電流互感器二次線圈不應有接地點。

⒉調壓器開關及輸出開關在斷開位置方向可接線和拆線。

⒊試驗前本裝置應可靠接地。

⒋做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。

二、互感器綜合測試儀的技術參數：

1、輸入電壓：交流或380V、自動識別輸入電壓。

2、工作環境溫度：0-40℃。

3、輸入電壓：輸入交流220V時，輸出0-500V。

輸入交流380V時，輸出0-1000V。

電流：大瞬時電流，測變比時為600A。

輸入交流220V時，輸出0-400A。

輸入交流380V時，輸出0-600A。

伏安特性測試時為1。

4、數字電壓表測量范圍：0-999.9V；分辨率：0.1V。

作電流顯示時：0-999A；分辨率：0.1mA。

5、數字電流表測量范圍：0-999A；分辨率：0.01A。

6、誤差：1≤1%，U≤1%。

7、測CT變比時，可自動計算變比值，并打印數據和計算結果。

8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。

  互感器綜合測試儀僅需進行簡單的數字設定，設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。為了能更好地使用互感器綜合測試儀，下面我們來說說互感器綜合測試儀的安全使用規程。

互感器綜合測試儀在使用過程中應按以下規程進行：

1）必須在互感器綜合測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即通知廠家進行維修

2）在特殊地點應用時應遵循相關國家標準的安全技術要求

3）應始終注意高電壓，高電流對設備直接造成損壞

4）遵循用戶手冊進行各項試驗

5）禁止打開互感器綜合測試儀，如果互感器綜合測試儀被打開則對互感器綜合測試儀的質保將失效

6）禁止對互感器綜合測試儀進行任何修改，擴展和改進

7）請使用互感器綜合測試儀的原配附件

8）在試驗未完成之前，嚴禁切斷試驗連線

9）在非實驗室環境使用互感器綜合測試儀時，應使用6mm2以上的連接線將互感器綜合測試儀可靠接地

10）測試時保證互感器綜合測試儀高壓測一個端子接大地

11）在使用互感器綜合測試儀前請檢查互感器綜合測試儀是否有明顯的外觀損壞

12）不要在多雨或十分潮濕的環境下使用互感器綜合測試儀

13）確保連接到互感器綜合測試儀的所有端子不帶有任何電位，所有的電位由互感器綜合測試儀輸出

14）在進行變比測試時，請確保電壓是施加在CT的二次繞組上，否則有可能造成互感器綜合測試儀的損壞
