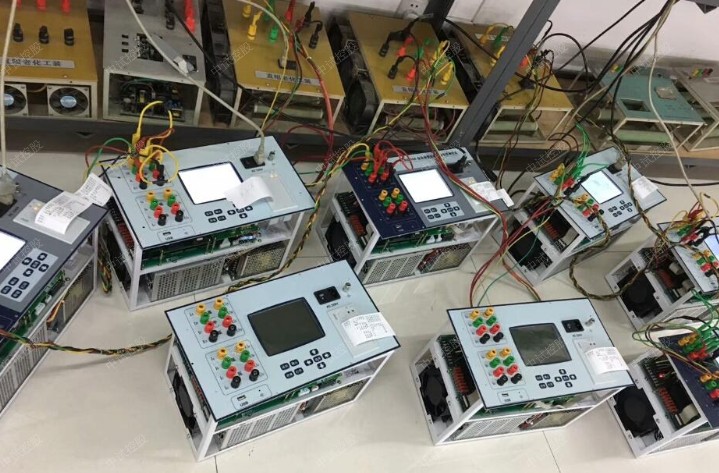

BZC-10A變壓器直流電阻測試儀

變壓器繞組直流電阻的測量方式與數據分析

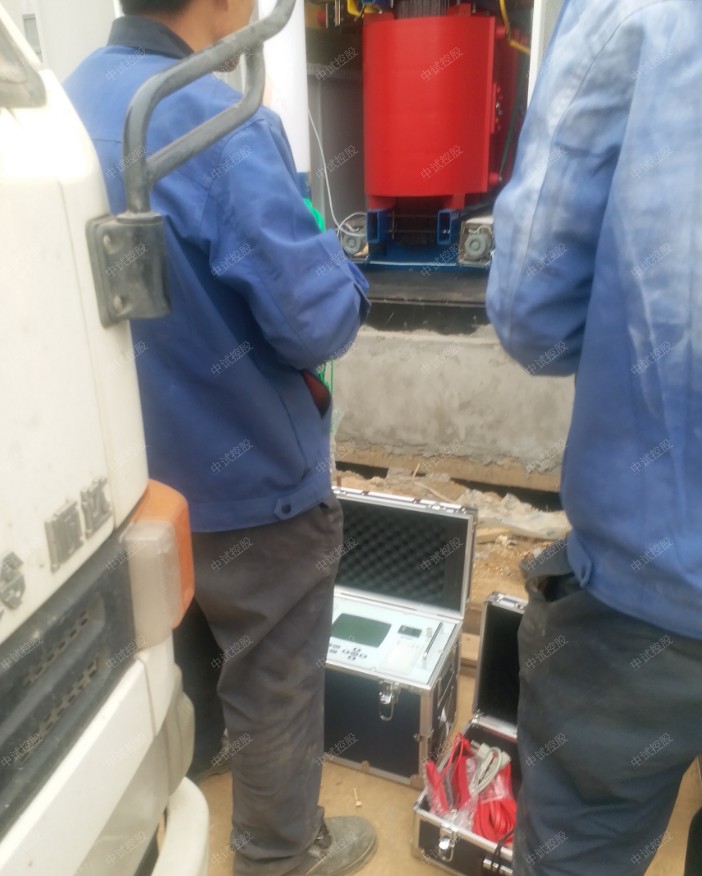

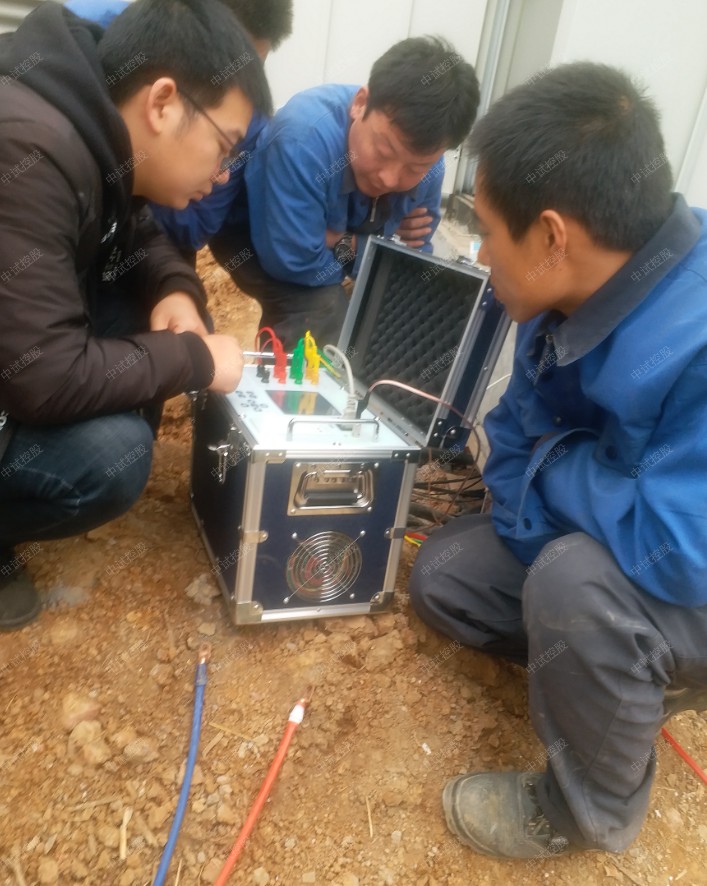

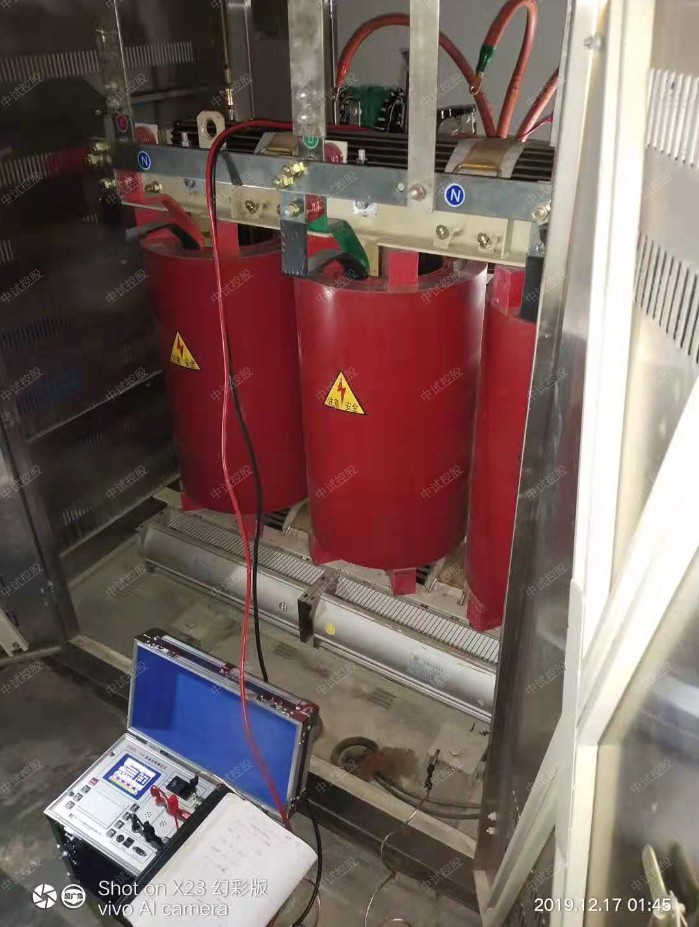

測量變壓器繞組直流電阻的目的是中試控股檢查繞組接頭的焊接質量和繞組有無匝間短路現象；電壓分接開關的各個位置接觸是否良好及分接的實際位置是否相符；引出線有無斷裂，多股導線并繞組是否有斷股等情況。變壓器在大修時或改變分接頭位置后，或者出口故障短路后，需要測量繞組連同套管一起的直流電阻。測量方法如下。

安全事項
1、本BZC-10A變壓器直流電阻測試儀戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2、使用本儀器前一定要認真閱讀本手冊。
3、BZC-10A變壓器直流電阻測試儀的操作者應具備一般電氣設備或儀器的使用常識。
4、本中試控股儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8、中試控股在測試過程中，禁止拆卸和移動測試夾和供電線路。

BZC-10A變壓器直流電阻測試儀依據的相關標準如下表所示：
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》

突出優勢
1、BZC-10A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出10A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

技術指標
BZC-10A變壓器直流電阻測試儀工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流 <5mA、100mA、300mA、1A、5A、10A、自動
量程(電阻量程切換)
10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度 -10～40℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長320mm×寬270mm×高150mm
主機凈重 2.5Kg（含電池）

基本配置：
便攜式中試控股主機一臺
專用測試線一套
電源適配器一個
標準電阻  一只
打印紙    一卷
使用說明書一份
合格證

注意事項
1、BZC-10A變壓器直流電阻測試儀在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。
3、拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
4、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。
5、測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。
測試過程一直顯示“充電中. . . . ”出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，6、應檢查線路是否存在斷路現象。
7、中試控股測試過程中如果電量不足，可連接充電器進行應急測試。

直流電阻測試儀和絕緣電阻測試儀的區別

絕緣電阻的基本電氣設備和電氣配線絕緣指數。對于測試低壓電器，電機室溫，絕緣電阻分布裝置和配電線路的傳送不應低于0.5MΩ(用于設備和線路，而不是絕緣電阻小于1MΩ的操作/千伏) 。其低電壓電電纜連接和次級電路的絕緣電阻通常是不小于1 M [歐米茄;在不小于0.5MΩ較潮濕環境;小總線不小于10MΩ少的次級電路的絕緣電阻。不小于2MΩI類手工工具的絕緣電阻。

　　當測得的壓力與某一材料的直流電壓，對測試材料的電流是不穩定的瞬時值，但有一個衰減過程。而加壓，一個大的充電電流流過，隨后相對長的吸收電流緩慢減小，最后到相對穩定的導通電流。較高的測量電阻值，達到平衡的時間更長。因此，測量電阻值，當被正確地測定讀取，穩定之后被讀取的值。在通信電纜的絕緣電阻試驗方法所規定，充電后讀數一分鐘后，經發現絕緣電纜。然而在實踐中，這種方法有點問題，因為當測試材料按壓的直流電壓時，電流被測量材料電容電流，電容電流，因為它是在相對于整個電纜的尺寸和電容，一個大電容需要充電時間長，特別是填充油膏電纜的時候，你需要更長的時間。因此，相同類型的電纜，因為長度是不相同的，樣本大小和電容器，讀取科學明顯的充電時間，需要進一步的研究和探索一分鐘。

　　測量方法: 首先，根據兆歐表的測量方法連接各種線路。 測量線與管道之間的連接適用于磁性接頭或夾具，連接點必須除銹。 測量儀表應為500v / 500m (此處誤差不能大于10%)兆歐表。 轉動兆歐表手柄達到規定速度，持續10秒，兆歐表穩定指示電阻值為絕緣連接器(法蘭)的絕緣電阻值，大于10兆歐。

　　直流電阻是變壓器的重要參數。它是電流通過地球流入地球，然后通過地球流向另一個地球體或距離的阻力。它包括接地線與地球體本身的電阻，地球體與地球的接觸電阻，以及兩個地球體或地球體之間對無限距離的電阻。接地電阻的大小直接反映了電氣裝置與“接地”的良好接觸程度，也反映了接地網的規模。接地電阻的概念只適用于小型接地網;隨著接地網面積的增大和土壤電阻率的降低，感應元件在接地阻抗中的作用變得越來越重要，因此大型接地網應采用接地阻抗設計。

　　直流電阻測試儀和絕緣電阻測試儀都是比較常規的高壓電力試驗設備，電力工作者在日常的工作中，需要熟練掌握這兩款設備的區別與聯系，在工作中，做到事半功倍。
