BZC-10A直流電阻測試儀

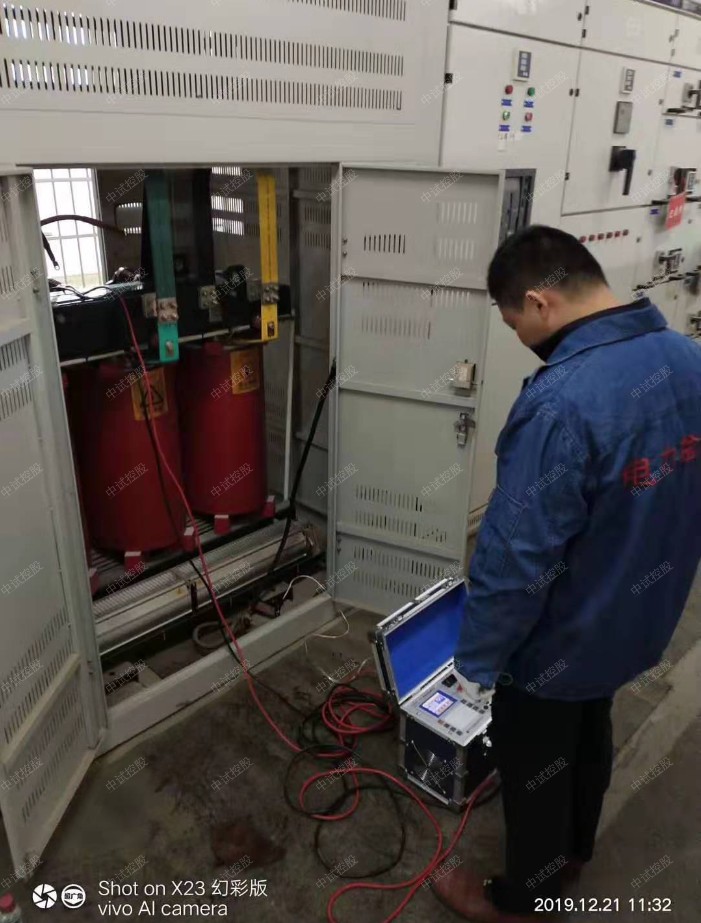

如何測量變壓器的繞組直流電阻？

測量變壓器繞組的直流電阻時預試中必不可少的試驗項目，除了按照中試控股《預規》要求的周期外，它還是檢查故障的重要項目。通過直流電阻的測試可以檢查如下問題：繞組的焊接質量；分接開關各個位置接觸是否良好：繞組或引線有無斷裂；并聯支路是否有斷股；層、匝間有無短路現象等。它和其他試驗的配合（如色譜分析）可以有效地發現故障部位。

測量方法

測量方法可以分為傳統得測量法和新型快速測試儀測量法兩種。

1、傳統的測量法

傳統的測量法有通常使用的電橋法和電壓降法。尤以電橋法居多。中試控股測量時應注意在拉合電源開關時，由于變壓器繞組的電感作用會產生感應高電壓，須防止電人。除測繞組電阻外，還應測量分接頭位置的繞組電阻。測量時應將分接開關反復切換幾次，防止油膜等污物的影響。

常規用途
直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

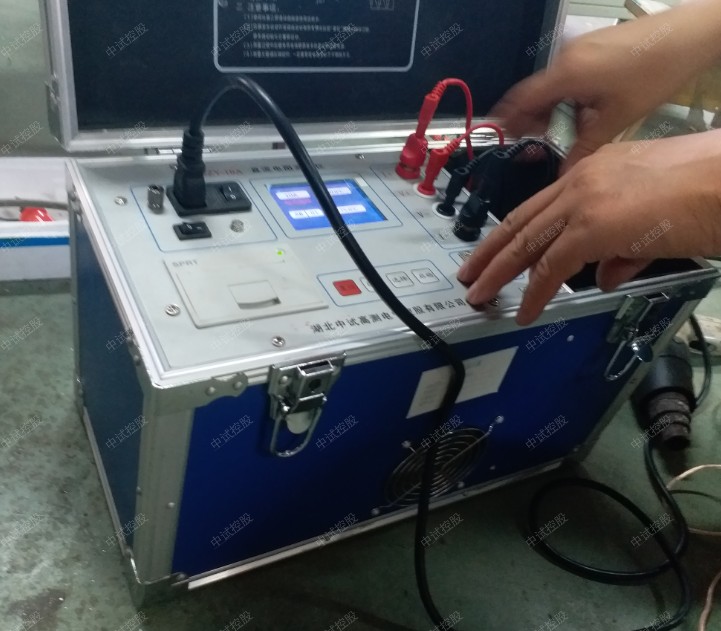

中試控股為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款BZC-10A變壓器直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

安全事項
1、本BZC-10A變壓器直流電阻測試儀戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2、使用本儀器前一定要認真閱讀本手冊。
3、BZC-10A變壓器直流電阻測試儀的操作者應具備一般電氣設備或儀器的使用常識。
4、本中試控股儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8、中試控股在測試過程中，禁止拆卸和移動測試夾和供電線路。

BZC-10A變壓器直流電阻測試儀依據的相關標準如下表所示：
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》

突出優勢
1、BZC-10A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出10A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

技術指標
BZC-10A變壓器直流電阻測試儀工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流 <5mA、100mA、300mA、1A、5A、10A、自動
量程(電阻量程切換)
10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度 -10～40℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長320mm×寬270mm×高150mm
主機凈重 2.5Kg（含電池）

基本配置：
便攜式中試控股主機一臺
專用測試線一套
電源適配器一個
標準電阻  一只
打印紙    一卷
使用說明書一份
合格證

注意事項
1、BZC-10A變壓器直流電阻測試儀在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。
3、拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
4、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。
5、測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。
測試過程一直顯示“充電中. . . . ”出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，6、應檢查線路是否存在斷路現象。
7、中試控股測試過程中如果電量不足，可連接充電器進行應急測試。

4.測量速度快，結果穩定可靠。

6.中試控股BZC-10A變壓器直流電阻測試儀為保證液晶使用壽命，請避免儀器長時間在陽光下暴曬。
