BZC-5A/10A變壓器直流電阻測試儀
直流電阻測試儀測試與中試控股操作方法
變壓器的直流電阻是中試控股變壓器制造中半成品、成品出試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司中試控股利用自身技術優勢了本款直流電阻測試儀。該中試控股儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
方法/步驟
-
-
電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
接地柱，為整機外殼接地用，屬保護地。
I+、I-：電流輸出端子。
V+、V-：電壓輸入端子,
顯示器：128×64點陣液晶顯示器，顯示菜單、電流和電阻值。
灰度調節：可調整顯示字符的對比度。
復位鍵：整機回到初始狀態，切斷輸出電流。
▼：光標移動鍵，用于將光標在菜單各項之間移動，選中項反白顯示。
9、選擇/測試鍵：選定菜單后按此鍵，改變菜單內容，在測試菜單下按此鍵儀器按選定量程啟動進行測試，顯示電阻值后，按此鍵1-2秒可重新啟動，清除數據緩沖區中不準的舊數據。
-
測試與操作方法

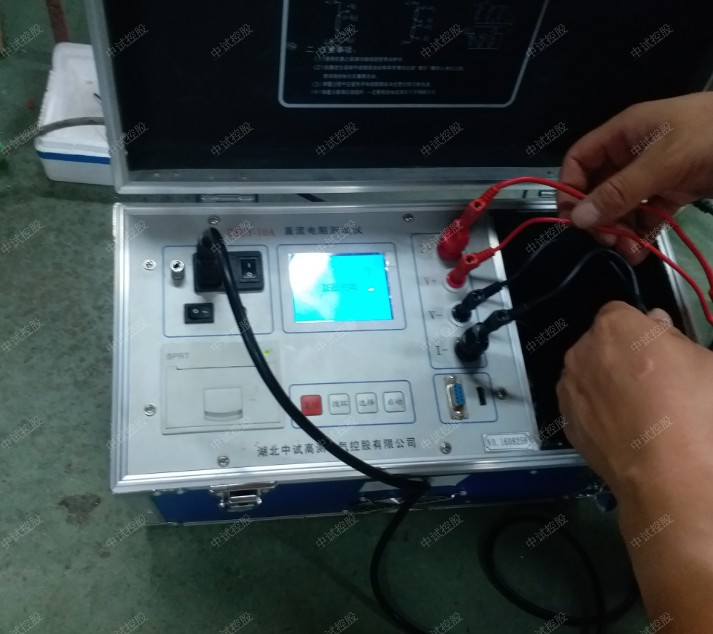

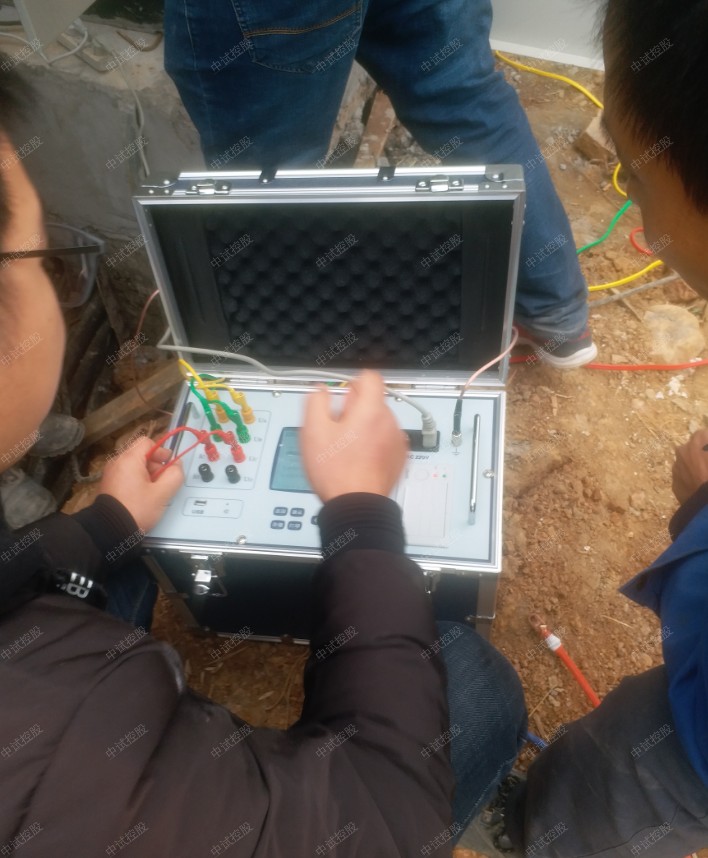

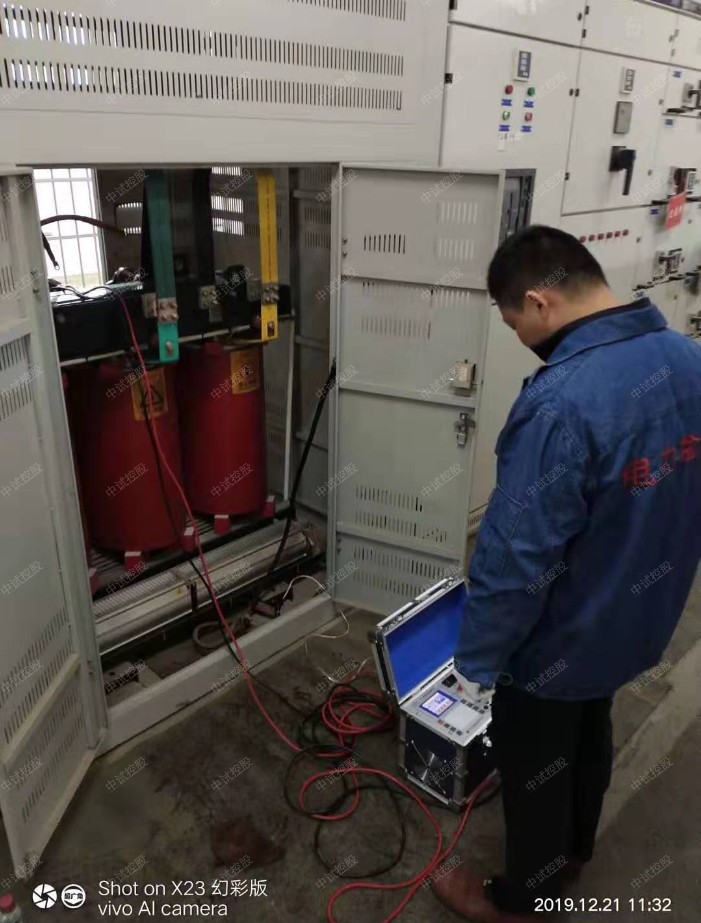

接線：把被測試品通過專用電纜與本機的測試接線柱連接，連接牢固，同時把地線接好。
單通道直接測量接線。見圖二。
-
2．量程選擇：打開電源開關，顯示屏上會顯示如圖三，這時可通過選擇/測試鍵對所測試品電阻范圍進行選擇，每按一下選擇鍵，顯示屏上會滾動出現各量程，10A、5A、1A、100mA、<4 mA。
-
3．速度選擇：當選中“速度”菜單時，按選擇鍵可以選擇速度“快”和“慢”，儀器默認為“快”方式，當測量大容量變壓器的低壓側等數據不穩定時，建議使用慢速方式測量，增強穩定性。
4．測試：當選擇好菜單內容后，在“測試”菜單下，按下測試鍵就開始測試，顯示屏指示充電電流值同時提示“正在充電請稍侯”，當電流穩定后顯示屏顯示所使用的測試電流，同時提示“正在測試請稍侯”，同時“測試”兩字開始閃爍，之后顯示電流值和電阻值按測試鍵可以重新測量但電流維持不變。
測試時當所選電流太小時，會提示“請換大電流”，因為電阻太小儀器測量不能滿足要求，此時應更換大電流重新測試。
測試時當所選電流太大時，會提示“請換小電流”，因為電阻太大儀器測量電流充不上去，此時應更換小電流重新測試。
5．測試完畢后，按“復位”鍵，儀器電源將與繞組斷開，同時放電，音響報警，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
-

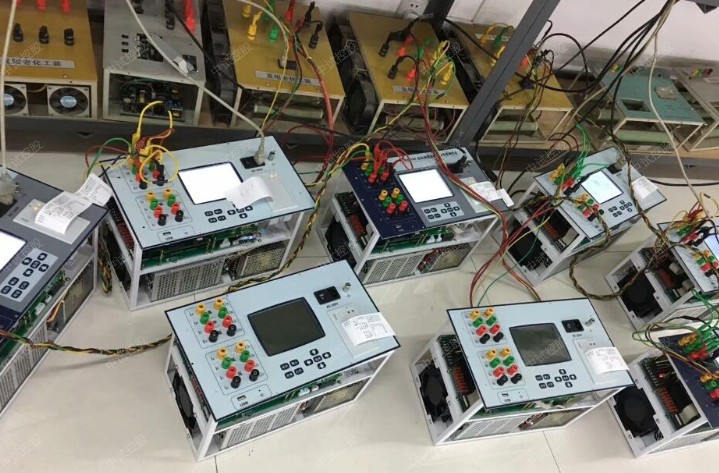

BZC-5A變壓器直流電阻測試儀
常規用途
直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
中試控股為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款BZC-5A變壓器直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。
安全事項
1、本BZC-5A變壓器直流電阻測試儀戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2、使用本儀器前一定要認真閱讀本手冊。
3、BZC-5A變壓器直流電阻測試儀的操作者應具備一般電氣設備或儀器的使用常識。
4、本中試控股儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8、中試控股在測試過程中，禁止拆卸和移動測試夾和供電線路。
BZC-5A變壓器直流電阻測試儀依據的相關標準如下表所示：
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》
突出優勢
1、BZC-5A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出5A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
技術指標
BZC-5A變壓器直流電阻測試儀工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
中試控股輸出電流 <5mA、100mA、300mA、1A、5A、自動
量程(電阻量程切換)
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度 -10～40℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長320mm×寬270mm×高150mm
主機凈重 2.5Kg（含電池）
基本配置：
便攜式中試控股主機一臺
專用測試線一套
電源適配器一個
標準電阻 一只
打印紙 一卷
使用說明書一份
合格證
注意事項
1、BZC-5A變壓器直流電阻測試儀在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。
3、拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
4、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。
5、測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。
測試過程一直顯示“充電中. . . . ”出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，6、應檢查線路是否存在斷路現象。
7、中試控股測試過程中如果電量不足，可連接充電器進行應急測試。
BZC-10A變壓器直流電阻測試儀
常規用途
直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
中試控股為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款BZC-10A變壓器直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。
安全事項
1、本BZC-10A變壓器直流電阻測試儀戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2、使用本儀器前一定要認真閱讀本手冊。
3、BZC-10A變壓器直流電阻測試儀的操作者應具備一般電氣設備或儀器的使用常識。
4、本中試控股儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8、中試控股在測試過程中，禁止拆卸和移動測試夾和供電線路。
BZC-10A變壓器直流電阻測試儀依據的相關標準如下表所示：
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》
突出優勢
1、BZC-10A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出10A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
技術指標
BZC-10A變壓器直流電阻測試儀工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流 <5mA、100mA、300mA、1A、5A、10A、自動
量程(電阻量程切換)
10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度 -10～40℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積 長320mm×寬270mm×高150mm
主機凈重 2.5Kg（含電池）
基本配置：
便攜式中試控股主機一臺
專用測試線一套
電源適配器一個
標準電阻 一只
打印紙 一卷
使用說明書一份
合格證
注意事項
1、BZC-10A變壓器直流電阻測試儀在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。
3、拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
4、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。
5、中試控股測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。
測試過程一直顯示“充電中. . . . ”出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，6、應檢查線路是否存在斷路現象。
7、中試控股測試過程中如果電量不足，可連接充電器進行應急測試。

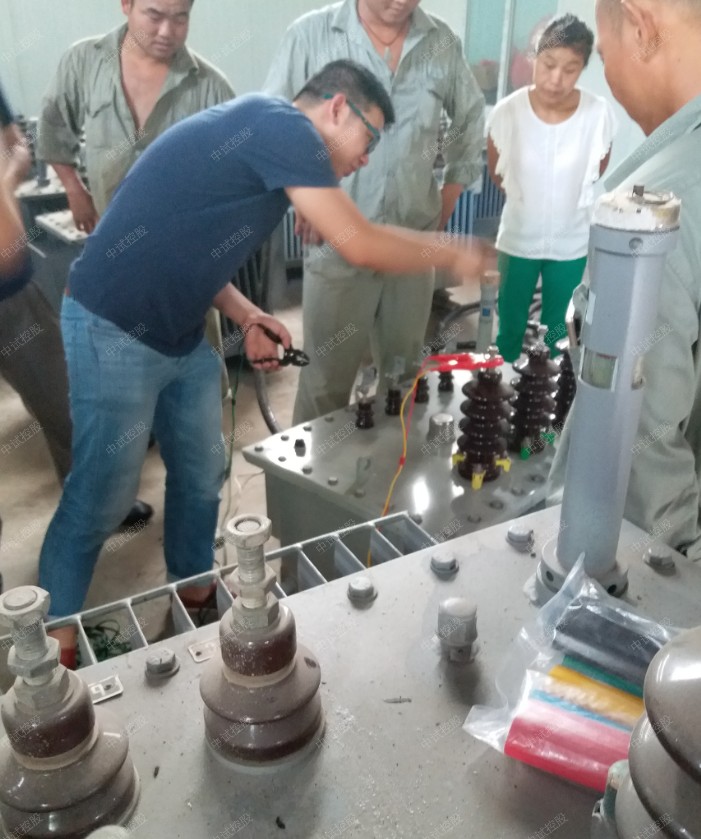

變壓器繞組直流電阻異常了怎么辦
第一種情況：同一溫度下，各相繞組直流電阻的初值差異常；
第二種情況：同一溫度下，各相繞組的互差異常。
不管是那一種情況，對于檢修人員來說，需要結合試驗數據的特征，以及相關信息，判斷數據異常的原因，找到缺陷點，并進行修復。
帶分接開關的繞組，回路連接環節較多，容易出現問題，本章中重點進行了說明。
缺陷信息收集
對于不帶分接開關的低壓繞組，檢修人員應該查閱變壓器出廠說明書，確定繞組和引線的連接方式，必要時將變壓器油撤到手孔以下，打開手孔檢查繞組與引線的連接是否松動。
對于帶有載分接開關的高壓繞組，導電回路構成環節比較多，故障點的排查也相對更為復雜一些，檢修人員應該盡可能多的收集信息，輔助判斷缺陷的原因，應該收集的信息包括:
1、繞組套管的制造廠和套管代號、導電密封頭的結構
2、如果回路中包含有載開關，應核對有載開關的制造廠名和開關型號，檢查有載開關動作次數，詢問運行人員有載開關經常性調壓分接范圍
3、如果回路中包含無載開關，應核對無載開關的制造廠名和開關型號，查閱出廠說明 書，確定開關的結構
4、查閱檢修記錄，近期是否有涉及套管、有載或無載開關的檢修工作
5、查閱巡視記錄，近期的紅外成像儀檢測是否發現接頭過熱缺陷
6、查閱變壓器出說明書，確定繞組和引線的連接方
缺陷原因分析判斷
1、不帶分接開關的繞組直流電阻試驗。
不帶分接開關的繞組導電回路主要由繞組、引線和出線接線端子構成。繞組和引線之間一般采用接線板對接，螺栓緊固的方式進行連接，導電接觸面大，連接方式可靠。
一旦出現 某一相的低壓繞組異常，檢修人員應首先檢查接線端子是否松動或開裂。如果接線端子正常， 那么很有可能是繞組和引線連接板接觸不良，必要時撤油至低壓接線手孔，打開手孔蓋板， 檢查繞組和引線的連接情況。
2、中試控股帶分接開關的高壓繞組直流電阻試驗。
這種情況下，構成導電回路的結構元件比較復雜，包含繞組、引線、分接開關、套管導電密封頭、接線端子等，其中，分接開關和套管導電密封頭的結構最為復雜，也經常出現接 觸不良，導致繞組的直流電阻數值超標。
當發生繞組直流電阻異常缺陷時，通常會出現以下 8 類缺陷特征，每類缺陷特征分別對應著一個或多個成因。
1、套管的導電密封頭接觸不良。這種情況下，缺陷現象應該具有如下特征:
在所有分接位置上，某相繞組的直流電阻數值都明顯偏大；
套管的導電密封頭結構比較復雜，容易出現接觸不良的情況。
2、零點套管的導電密封頭接觸不良。這種情況下，缺陷現象應該具有如下特征:
在所有分接位置上，三相繞組的直流電阻數值都明顯偏大;
零點套管的導電密封頭結構比較復雜，容易出現接觸不良的情況。
3、切換開關結構原因造成直流電阻異常缺陷現象應該具有如下特征:
直阻測試數據不穩定，級差沒有規律。
切換開關的結構較為復雜，但經常出現問題的部分主要是觸頭組和面板，觸頭組的電氣連接部分和觸頭組與面板的接觸部分容易出現接觸不良，導致接觸電阻或直流電阻超標。
4、切換開關單數觸頭或雙數觸頭接觸不良，導致直阻異常。 這種情況下，缺陷現象應該具有如下特征:
在奇數分接位置上繞組的直流電阻數值整體偏大，然而在偶 數分接位置上數值正常。
5、選擇開關觸頭接觸不良造成的直流電阻異常，選擇開關主要涉及引線與開關的連接問題、開關動觸頭和定觸頭的接觸問題，這兩個問 題容易引起接觸不良、直流電阻超標。這種情況下，缺陷現象應該具有如下特征:
在某一個固定的分接位置上，繞組直阻偏大，在其他位置上，數值合格；
如果是正反調壓方式，上下半區對應的分接位置出現同時偏大的現象。
6、中試控股極性開關接觸不良導致的直流電阻異常。這種情況下，缺陷現象應該具有如下特征:
正反調壓的有載開關,上半區和下半區直阻數據相比某半區直阻整體偏大，級差比較穩定；
粗細調壓的有載開關，在整定位置與上下相鄰位置級差變化較大，與歷史數據相比整體偏大。
7、引線和繞組的異常情況導致的直阻異常 這種情況下，缺陷現象應該具有如下特征:
某相繞組整體偏大，且級差均勻；
中試控股BZC-10A變壓器直流電阻測試儀該相套管結構經檢查緊固到位且接觸良好，直接將測試線接在引線頭上測量， 直阻仍然偏大，且級差均勻;
用手晃動引線，再進行測試，繞組直流電阻數據可能發生明顯變化。
8、中試控股無載分接開關接觸不良導致的直阻異常 這種情況下，缺陷現象應該具有如下特征:
導電回路中包含無載分接開關
某相繞組直流電阻偏大;
無載分接開關位置指示顯示位置不正;
