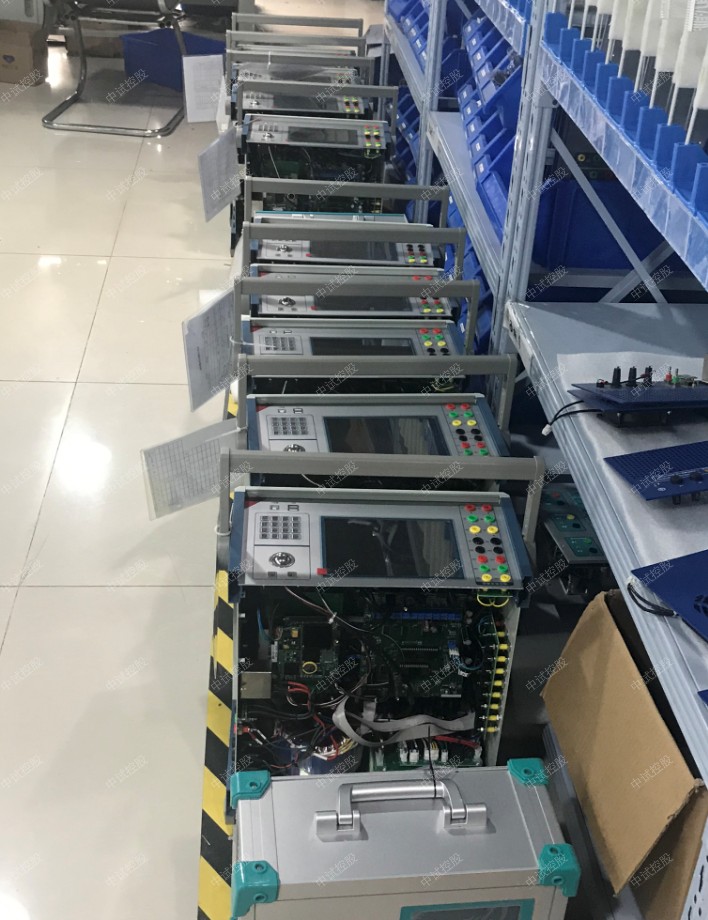

ZSJB-VI微機保護測試儀

本模塊主要用于測試差動保護的諧波制動特性，也可用于其它諧波保護的測試。既測試差動繼電器，也能測試微機差動保護。既可單通道輸出諧波疊加差流，也能按“一側差流，另外一側諧波的方式”選擇雙通道輸出。最高能輸出9次諧波，基本滿足了一般諧波試驗的要求。

軟件界面與“交流試驗”風格相似，力求試驗時操作簡便

可任意疊加最多9次諧波分量，且各諧波的幅值或相位可任意設置

可在不停止輸出的試驗狀態下直接修改電流的幅值、相位、變化步長或改變變量相別

試驗時，變量的變化方式可在手動和自動加、減之間隨意選擇，靈活控制

以圖形形式實時顯示兩通道疊加的波形，便于直觀觀察試驗過程

ZSJB-VI微機保護測試儀幾種常用的微機差動保護的參數設置說明

—  差動模塊可用3路電流進行試驗。當用3路電流試驗時，每相電流最大輸出到40A。

●  3路電流差動時，按說明書“差動保護”章節中的接線圖進行接線

—  大部分保護的參數定值直接給出電流值，比如，差動門檻值：2A，單位為：A。但也有部分保護給出的各項定值不是電流值，而只是一個系數。比如，差動門檻值：0.3，沒有單位。實際上，這是以“標么值”的形式給出保護定值。將標么值轉換為實際的電流，一般可按以下方法：實際的電流值=標么值×高壓側額定電流。

簡介
1、ZSJB-VI微機保護測試儀（ZSJB-1200B微機繼電保護測試儀(6相工控機型) ）本裝置采用高性能工控機作為控制微機，直接運行Window操作系統。
2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
3、微機繼電保護測試儀對測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。ZSJB-1200B微機繼電保護測試儀(6相工控機型)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

特征

1.輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
3.輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進 技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
6.設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。
7.新一代ZSJB-1200B測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
8.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
9.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等。
10.散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

ZSJB-VI微機保護測試儀參數
交流電流輸出
 六相電流輸出時每相輸出  0～30A  輸出精度：＜0.1級
 三相電流輸出時每相輸出  0～60A
 六相并聯電流輸出  0～180A
 相電流長時間允許工作值  10A
 相電流最大輸出功率  80VA
 六相并聯電流最大輸出時允許工作時間  10s
 頻率范圍  0～1000Hz
 諧波次數(基波)  0～20次
直流電流輸出
 電流輸出  0～±10A/每相，0～±60A/6并  輸出精度：＜0.5級
 最大輸出負載電壓  18V
交流電壓輸出
 相電壓輸出  0～120V  輸出精度：＜0.1級
 線電壓輸出  0～240V
 相電壓/線電壓輸出功率  80VA/100VA
 頻率范圍  20～1000Hz
 諧波次數(基波)  1～20次
直流電壓輸出
 相電壓輸出幅值  0～±160V  輸出精度：＜0.5級
 線電壓輸出幅值  0～±320V
 相電壓/線電壓輸出功率  70VA/140VA
開關量輸入
 通 道 數  10對
 輸入方式  空接點：1～20mA，24V
 電位接點接入：“0”：0～＋6V；“1”：＋11V～＋250V
開關量輸出
 通 道 數  8對
 輸出方式  DC：220V/0.2A；AC：220V/0.5A
時間測量
 0.1ms～9999s  測量精度：＜0.1ms
尺    寸
 480×360×200mm3
重    量
 20kg
電    源
 AC 220V±10% 50Hz±10% 10A
環境溫度
 －10℃～＋50℃

ZSJB-VI微機保護測試儀注意事項
平衡系數的設置，平衡系數設置不對可能會使測試出來的曲線與整定的曲線偏差較大。
制動公式的選擇，制動公式選擇不對會使測試出來的曲線以及計算出來的制動系數都會和保護的整定值有很大的偏差，甚至完全不對。
用三相電流做試驗時，若補償電流未加進去，試驗時往往是第一個動作點動作正確，而其后的動作點都是加上電流就動作。這是因為未加補償電流，雖然我們要做的試驗相沒滿足差動動作條件，但是補償相的差流會超過差動整定值，所以保護很快出口。
