ZSKC-II開關特性測試儀

高壓開關特性測試的原理

高壓開關的行程–時間特性是表征高壓開關機械特性的重要參數，也是計算高壓開關分、合閘速度的依據。高壓開關分合閘速度，尤其是開關合閘前、分閘后的動觸頭速度，對開關的開斷性能有至關重要的影響。

由于開關動觸頭作直線運動，可以安裝一個與動觸頭一起運動的附加件，當動觸頭做分、合操作時，該附加件隨連桿做直線運動，通過光電傳感器，將連續變化的位移量變成一系列電脈沖信號。

中試控股記錄該脈沖的個數，就可以實現動觸頭全行程參數的測量;同時，記錄每一個電脈沖產生的時刻值，將位移同時間相除，就可計算出動觸頭運動過程中的最大速度和平均速度。

目前測量高壓開關的行程–時間特性，多采用ZSKC-II開關特性測試儀進行，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓開關的機械動特性參數。

為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數，測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
1.儀器自動識別斷口分、合閘狀態，防止誤操作。
2.獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3.機內可存儲100組測試結果。
4.大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單
    操作提示，人性化菜單式界面，操作簡便。
5.儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6.機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。獨立而特殊的分合閘控制單元，即分或合閘控制單元，即可做合閘也可以做分閘試驗。如其中一個控制回路壞掉了，不影響使用。
7.本中試控股儀器可進行電動和手動分合測試。
8.可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9.重合閘試驗，可做合分、分合，分合分等參數測量。
10.真空接觸器（單線圈）參數測量。
11.全自動完成斷路器老化試驗（壽命測試）。

二、技術參數：
1．時間測量：12路
            固有分閘（合閘）時間
            分閘（合閘）相內不同期
            分閘（合閘）相間不同期
            合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～15000ms
準確度：0.5%±2個字，
速度測量：剛分（剛合）速度
            指定時間段（行程段或角度段）平均速度
    2. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s，
360°角度傳感器0.01～25.00m/s
3．行程測量：動觸頭行程（行程）
             接觸行程（開距）
             超程
4. 傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm
                   直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm(選配）
                   直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配）
                       360線傳感器：360о,分辨率:0.25о,行程1mm～1000mm
5. 電流測量范圍：0～15A，分辨率：0.01A，顯示電流值為線圈電流最大值。
6．顯示屏：320×240液晶屏，對比度可調
7．數據存儲：可存儲100組測量數據
8．打印機：高速熱敏打印機
9. 儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)
11. 外觸發觸發電壓：AC/DC10-300V，電流≤120A
12. 儲能電機電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)
13．主機體積：360×250×140mm
14．使用環境：  -10℃~+50℃
15．相對濕度：≤90%

術語定義
a) 三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。
b) 同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。
c) 彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。
d) 分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
e) 合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。
f) 重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。
g) 剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。
h) 開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。
i) 分（合）閘最大速度：指分（合）閘瞬時速度中的最大值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。
j) 分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。

ZSKC-II開關特性測試儀的使用方法

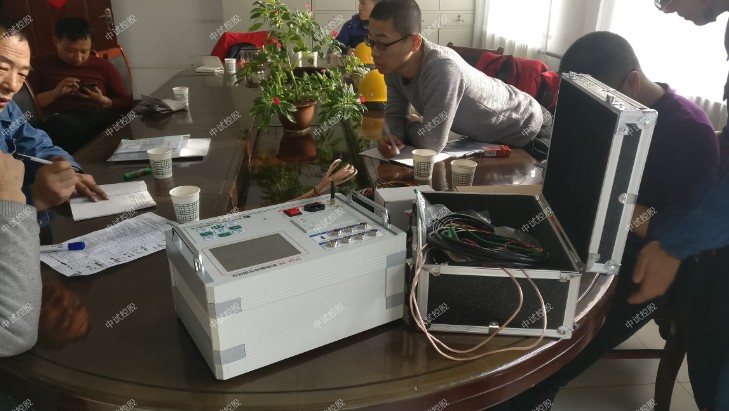

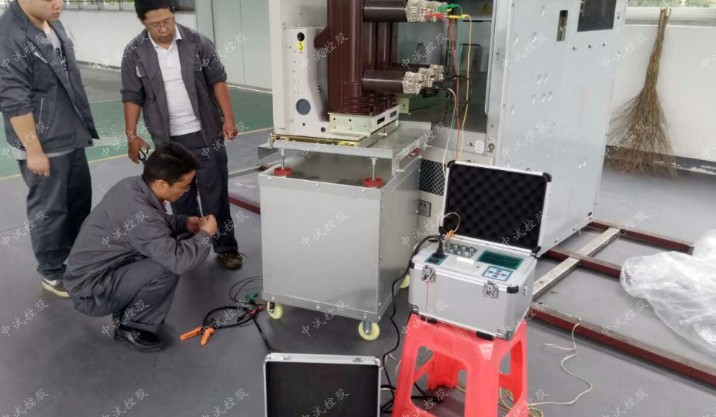

高壓開關動作時間測試。將ZSKC-II開關特性測試儀的合閘、分閘控制線分別接入斷路器的二次控制線中，用試驗接線將斷路器一次各斷口的引線接入斷路器機械特性測試儀的時間通道。測試步驟如下:

1、將可調直流電源調至斷路器額定操作電壓，通過控制斷路器機械特性測試儀，在額定操作電壓及額定機構壓力下對斷路器進行合閘、分閘操作，測得各相合閘、分閘動作時間。

2、三相合閘時間中的最大值和最小值之差即為合閘不同期；三相分閘時間中的最大值與最小值之差即為分閘不同期。

3、對于一些多斷口斷路器，如果斷路器每相存在多個斷口的合閘、分閘時間，并得出同相各斷口合閘、分閘的不同期。

4、如果斷路器帶有合閘電阻，則應同時測量合閘電阻的預先投入時間。

       斷路器動作速度的測試。可結合斷路器動作時間測試同時進行，將測速傳感器固定可靠，并將傳感器運動部分牢固連接至斷路器機構的速度測量運動部件上。利用ZSKC-II開關特性測試儀進行斷路器合閘、分閘操作，即得測試結果

ZSKC-II開關特性測試儀的使用注意事項

1、初次使用時，請用手動調整開關，使采樣尺下端（尺與采樣桿連接處）在做分、合閘試驗時，不至碰到光電取樣塊（必要時可鋸斷采樣連接桿上端）。

2、如果液晶顯示器出現字不清楚或屏幕背景太黑，請用一字小改刀調整下方的“背光調節”電位器，便可改善顯示效果。

3、當機器出現死機時，請按[復位]鍵。

4、中試控股當打印機出現不正常打印時，請關機后約半分鐘再開機。
