不接地有載開關測試儀

有載調壓變壓器的優點
1.1　保持電壓穩定
　　變壓器存在阻抗，在功率傳輸中，將產生電壓降，中試控股并隨著用戶側負荷的變化而變化。變壓器有載調壓在電力系統中的應用系統電壓的波動加上用戶側負荷的變化將引起電壓較大的變動。在實現無功功率就地平衡的前提下，當電壓變動超過定值時，有載調壓變壓器在一定的延時后會動作，對電壓進行調整，并保持電壓的穩定。


1.2　電壓質量
 供電變壓器的任務是直接向負荷中心供應電力，一次側直接接到主電壓網(220 kV及以上)或接到地區供電電網(35～110 kV)。這類變壓器不但向負荷提供有功功率，也往往同時提供無功功率，而且一般短路阻抗也較大。隨著地區負荷變化，如果沒有配置有載調壓變壓器，供電母線電壓將隨之變化。變壓器有載調壓在電力系統中的應用因此，我國《電力系統技術導則(試行)》規定了“對110 kV及以下變壓器，宜考慮至少有一級電壓的變壓器采用帶負載調壓方式”。因此，對直接向供電中心供電的有載調壓變壓器，在實現無功功率分區就地平衡的前提下，隨著地區負荷增減變化，配合無功補償設備并聯電容器及低壓電抗器的投切，調整分接頭，以便隨時保證對的供電電壓質量。
1.3　主變壓器的改造
　　主變壓器進行有載調壓的現場改造，進一步保證配網電壓質量，為爭創一流供電企業奠定了堅實的基礎。此外，有載調壓變壓器可以保持電網運行在較高的電壓水平，優化了無功功率，從而降低了線損，變壓器有載調壓在電力系統中的應用提高了電網效益。


不接地有載開關測試儀注意事項

       1、儀器的操作者應具備一般電氣設備或儀器的使用常識。
　　
　　2、在使用儀器前一定要認真閱讀本說明書；
　　
　　3、本儀器在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
　　
    4、不能將兩組以上的線連在一起作為一路測量，不用的線要開路。
　　
　　5、中試控股測試結束后，先關閉儀器再拆除所有接線。

　　6、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
　　
　　7、儀器輸出最高電壓24V，現場測試時先接好所有引線，再打開儀器電源。
　　
　　8、儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量。

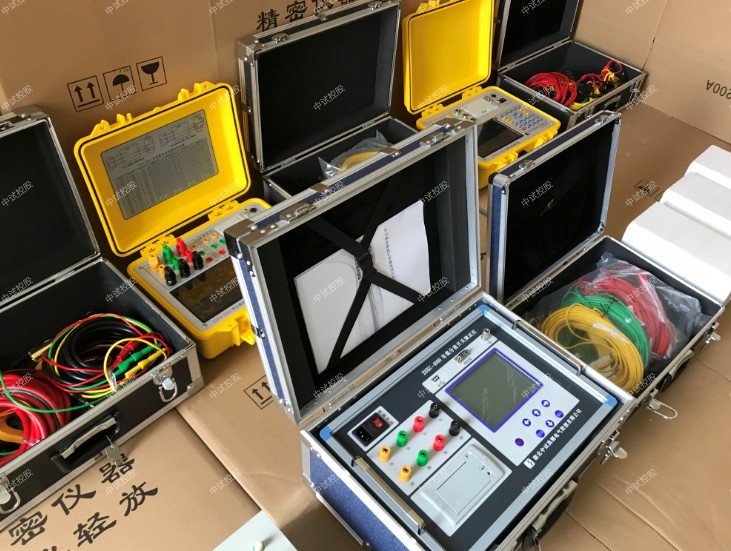

ZSKC-3000 變壓器有載分接開關測試儀
變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。中試控股用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。中試控股可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

參  數 指  標 參  數 指     標
電壓輸出 >20V 工作電源 AC220V±10%，50Hz
電流輸出 ≥1A 功率 180W
電阻測量范圍 0.3~40Ω 電阻測量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
時間測量范圍 1ms~256ms 時間測量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采樣頻率 10~20KHz
工作溫度 0~40℃ 工作濕度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障現象
故障原因及解決方法
開機后顯示屏無顯示 檢查AC220V電源及保險管。
三相電流不平衡 檢查測試接線，確保接觸良好。
測試不正常 檢查靈敏度和量程設置，選擇合適的靈敏度和量程。

打印機不打印
1．檢查打印機指示燈，如不亮按SEL鍵使之亮。
2．檢查是否有打印紙。
3．按住【走紙】鍵再接通電源，待紙走動時再松開【走紙】鍵，打印機開始自檢。
4．中試控股檢查打印機插接件是否松動，確保接觸良好。

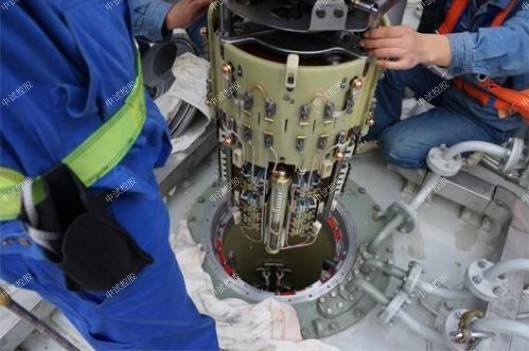

對于35 kV主變壓器，有載開關多為復合式結構，即電機、傳動機構、開關本體合為一體，沒有機構控制箱，遠方裝有調壓控制器。電機電源雖接兩相交流電，但電機也是三相異步電機，三相異步電機接兩相電源時，如果是靜止的電動機，一般不能正常啟動且發出嗡嗡聲，這是因為電動機通入對稱的三相交流電源后會在定子鐵芯中產生旋轉磁場，但當缺一相電源后，定子鐵芯中產生的是單相脈動磁場，它不能使電動機產生啟動轉矩。至于復合式有載調壓機構所用的三相異步電機大多功率很小，中試控股一般不超過180 W，加之電機主要是用來彈簧儲能，啟動負載較小，為了改善啟動性能，并便于控制及接線方便，通常在兩相交流電源中取任意一相通過補償電容移相后輸出產生“第三相電源”，由于電機電源三相不對稱，此時電機定子繞組將產生橢圓形旋轉磁場，也可使負載不大的電機正常順利啟動。

采用相應的技術對策

　　有載調壓變壓器雖存在一些不足，但只要我們在電網規劃時進行全面的綜合考慮，在系統受到擾動時合理調度，就能揚長避短，發揮其積極作用。變壓器有載調壓現場改造在電力系統中的應用下面是筆者對應用有載調壓變壓器的幾點建議：

　　a)中試控股對供電變壓器，為提高用戶供電質量，減低線損，宜采用有載調壓方式。。

　　b)系統出現大擾動，引發電壓大幅度下降時，調度員應及時采取措施，閉鎖有載調壓，并切除部分負荷，消除系統有功和無功缺額，或在系統中設置電壓降低自動減負荷裝置，抵消變壓器控制產生的負面影響，快速動作，限制局部擾動發展為全網或主網事故。

　　c)根據《電力系統技術導則》規定，除了在電網電壓可能有較大變化的220 kV及以上的降壓變壓器及聯絡變壓器(例如接于出力變化大的電廠或接于時而為送端，時而為受端的母線等)時，可采用帶負荷調壓方式.

　　d)對高電壓大容量變壓器(包括升壓變壓器和聯絡變壓器)，為提高本身的可靠性，防止諧振過電壓，也應盡可能不用分接頭，必要時也僅用調節范圍不大的無載調壓方式， 變壓器有載調壓在電力系統中的應用 在變壓器內采用氧化鋅避雷器作吸收過電壓保護。

　　e)對兩臺并聯運行的有載調壓變壓器，容許在85%變壓器額定負荷電流及以下的情況時進行分接頭變換操作，對85%以上的情況應閉鎖分接頭變換。另外，必須設置可靠的失步保護，確保兩臺變壓器同步切換。

　　f)嚴格執行“電力系統電壓和無功電力管理條例”。對變壓器分接頭， 變壓器有載調壓在電力系統中的應用 按照其電壓管理范圍，分級管理。各級電力調度部門應根據負荷及潮流的變化，準確下達調整有載調壓變壓器分接頭動作命令，以改善電壓質量。在變化了的分接頭電壓等級下，中試控股自動進行無功補償的投切，以達到系統電壓和無功功率的全面優化管理。
