電力特種變壓器有載開關中性點接地測試儀

有載開關測試儀有以嚇幾種優點:
-- 光線示波器功能
儀器分三通道可同時記錄A、B、C三相,儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程。不受天影響,功能遠比光線示波器優越。

     --較強的綜合能力
在一臺儀器內可實現對有載分接開關各種參數的測量。如開關、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。配合各功能按鍵，可分析波形中的各時間段的時間及阻值。
-打印輸出。
儀器配有一臺面板式前換紙型高速打印機。

      --具有良好的抗干擾性能。
全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路,可在電源質量較差,且有強電磁場干擾的現場進行可靠測量。

1、保持電壓穩定

　　變壓器’變壓器存在阻抗，在功率傳輸中，將產生電壓降，并隨著用戶側負荷的變化而變化。中試控股系統電壓的波動加上用戶側負荷的變化將引起電壓較大的變動。在實現無功功率就地平衡的條件下，當電壓變動超過定值時，有載調壓’有載調壓變壓器在一定的延時后會動作，對電壓進行調整，并保持電壓的穩定。



    2、主變壓器的改造

　　主變壓器進行有載調壓的現場改造，進一步保證配網電壓質量，為爭創一流供電企業奠定了堅實的基礎。此外，有載調壓變壓器可以保持電網運行在較高的電壓水平，優化了無功功率，從而降低了線損，進步了電網經濟效益。
　
　　3、電壓質量

　　供電變壓器的任務是直接向負荷中心供給電力，一次側直接接到主電壓網(220 kV及以上)或接到地區供電電網(35～110 kV)。這類變壓器不但向負荷提供有功功率，也往往同時提供無功功率，而且一般短路阻抗也較大。

變壓器有載調壓現場改造在電力系統中應用

一、采用相應的技術對策
　　有載調壓變壓器雖存在一些不足，但只要我們在電網規劃時進行全面的綜合考慮，在系統受到擾動時公道調度，就能揚長避短，發揮其積極作用。下面是中試高測電氣對應用有載調壓變壓器的幾點建議：
　  1、根據《電力系統技術導則》規定，除了在電網電壓可能有較大變化的220 kV及以上的降壓變壓器及聯絡變壓器(例如接于出力變化大的電廠或接于時而為送端，時而為受真個母線等)時，可采用帶負荷調壓方式.
　  2、對供電變壓器，為進步用戶供電質量，減低線損，宜采用有載調壓方式。
　  3、系統出現大擾動，引發電壓大幅度下降時，調度員應及時采取措施，閉鎖有載調壓，并切除部分負荷，中試控股消除系統有功和無功缺額，或在系統中設置電壓降低自動減負荷裝置，抵消變壓器控制產生的負面影響，快速動作，限制局部擾動發展為全網或主網事故。
　　4、對高電壓大容量變壓器(包括升壓變壓器和聯絡變壓器)，為進步本身的可靠性，防止諧振過電壓，也應盡可能不用分接頭，必要時也僅用調節范圍不大的無載調壓方式，在變壓器內采用氧化鋅避雷器作吸收過電壓保護。
　　5、嚴格執行“電力系統電壓和無功電力治理條例”。對變壓器分接頭，按照其電壓治理范圍，分級治理。各級電力調度部分應根據負荷及潮流的變化，正確下達調整有載調壓變壓器分接頭動作命令，以改善電壓質量。在變化了的分接頭電壓等級下，自動進行無功補償的投切，以達到系統電壓和無功功率的全面優化治理。
　  6、對兩臺并聯運行的有載調壓變壓器，容許在85%變壓器額定負荷電流及以下的情況時進行分接頭變換操縱，對85%以上的情況應閉鎖分接頭變換。另外，必須設置可靠的失步保護，確保兩臺變壓器同步切換。

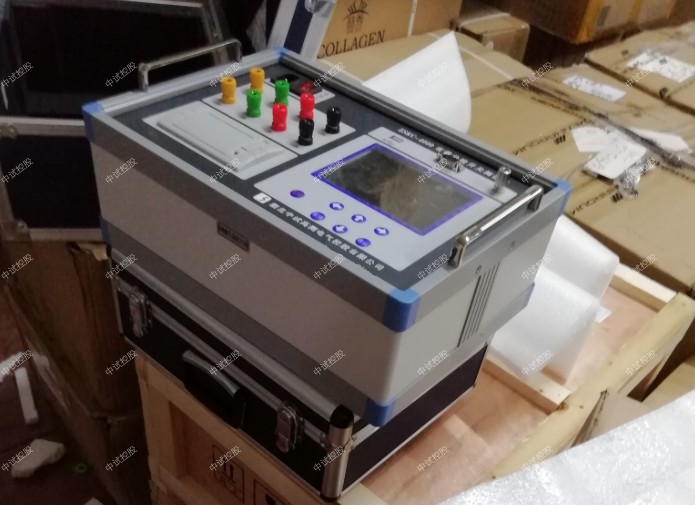

ZSKC-6000 變壓器有載分接開關測試儀
一．概述：
ZSKC-6000 變壓器有載分接開關測試儀是根據電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求。中試控股可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。（用戶是調容的有載開關請提前告知）

二．特點：
  ①.  測試Y0  Y  △型變壓器，阻值不用換算直接顯示；
②.  數據分析人性化，可以自動的找出波形中間的故障，并做記號；
③.  波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；
④.  △型變壓器可以顯示三相同期性;
  ⑤.  可以帶繞組或不帶繞組進行測試；
  ⑥.  四端接線方式，提供高精度電阻測量,且無需導線補償；
  ⑦.  在測試中間可以連續測試，節省變壓器停電的時間；
  ⑧   儀器可以生存word報告，方便數據的管理和查詢；
  ⑨.  儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
  ⑩.  儀器內部可以自動保存1000組數據，也可以外接U盤保存。

三．技術參數：
①. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔
②. 端口最大電壓：24V
③. 過渡電阻最大量程：100Ω
④. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω   0.2A檔：10Ω～100Ω
⑤. 波形記錄時間長度：300ms
⑥. 采樣速率：30k
⑦. 時間分辨率：0.1ms
⑧. 電阻分辨率：0.1Ω
⑨. 準確度：過渡電阻：±5%讀數±0.1Ω    過渡時間：±0.5%讀數±0.2mS
⑩. 使用溫度：-10～40℃    使用相對濕度：<85%RH

操作說明：
操作時需注意事項：
①. 中試控股儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
②. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
③. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
④. 使用前，儀器的接地端子必須接好地線；
⑤. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
⑥. 測試過程中，不允許拆除測試線；
⑦．ZSKC-6000 變壓器有載分接開關測試儀測試結束后，先關閉儀器再拆除所有接線。
