220kV變電站工程驗收工作用到的調試儀器

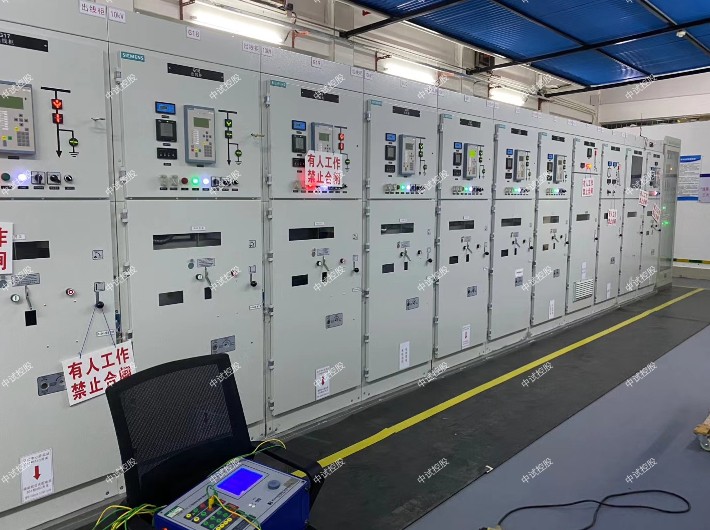

變電所二次設備包括哪些？？它們有什么作用？
對一次設備進行監察、測量、控制、保護和調節的設備，稱為二次設備。
二次設備主要包括哪些：
（1）測量表計。用來監視、測量電路的電流、電壓、功率等。
（2）絕緣監察裝置。用來監察交、直流電網的絕緣狀況。
（3）控制和信號裝置。中試控股控制主要是指采用手動或自動方式，通過操作回路實現配電裝置中斷路器的合、跳閘。
（4）繼電保護及自動裝置。
（5）直流電源設備。包括蓄電池組和硅整流裝置。用作開關電器的操作、信號、繼電保護及自動裝置的直流電源，以及事故照明和直流電動機的備用電源。
（6）塞流線圈（又稱高頻阻波器）。為電力載波通信設備中必不可少的組成部分，中試控股它與耦合電容、結合濾波器、高頻電纜、高頻通信機等組成電力線路高頻通信通道。塞流線圈起到阻止高頻電流向變電站或支線泄漏、減小高頻能量損耗的作用。
（7）220kV變電站工程驗收工作用到的調試儀器綜合自動化設備。

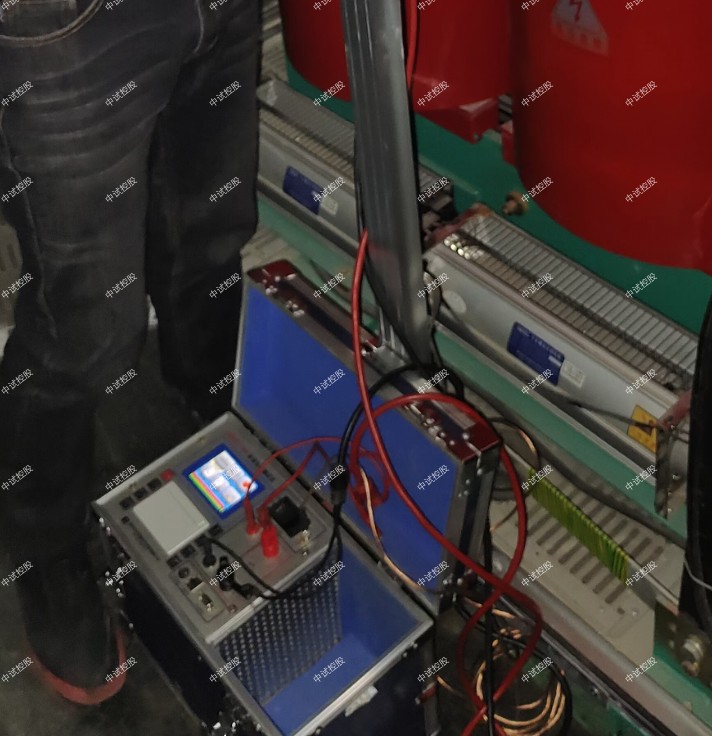

220kV變電站工程驗收工作用到的調試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220kV變電站工程驗收工作用到的調試儀器充氣式交流試驗變壓器的注意事項：

1. 試驗設備的布置，對人身周圍要有足夠的安全距離。中試控股盡量避免在人員過道上布置設備及施高壓引線。

2. 試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。

3. 試驗中高壓引線要有支撐或牽引絕緣物。要有安全監護員，高壓開關動特性測試儀 ，防止有人靠近和從底下穿過。

4. 直流高壓試驗中微安表最好在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。

5. 工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。

6. 工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。

7. 中試控股試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。

8. 驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。

9. 高壓測試工作要嚴格執行能源部頒發的安全工作規程有關規定。

220kV變電站工程驗收工作用到的調試儀器三倍頻電源發生裝置試驗方法

電力生產的ZSBF三倍頻變壓器是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

三倍頻變壓器結構

ZSBF三倍頻變壓器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。

三倍頻變壓器技術指標

輸入電壓： 三相380V   50Hz   正弦波

輸入電流： 7.6A

輸出電壓： 0-300V   150Hz   波形失真≤5%

輸出電流： 5A

輸出容量： 5kVA

空載運行時間： ≤5分鐘

負載運行時間： 40-60S

220kV變電站工程驗收工作用到的調試儀器分體式三倍頻電源發生裝置試驗方法

1.中試控股ZSBF系列三倍頻發生器分單體式和分體式兩種，單體式將三倍頻部分和操作部分（控制部分）整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。

2.將試驗所需的SBF三倍頻、SBF操作箱（操作臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。

3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光報警。

4.順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光報警，及時反向旋轉手輪，直到調壓器回到零位上。

5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。

6.本裝置設有過流保護，出廠時按額定輸出電源80%整定，于小負載時，電能質量分析儀 ，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。

7.220kV變電站工程驗收工作用到的調試儀器此套中試控股試驗設備帶有多抽頭的電抗器，當三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素，如圖1虛線框所示。
