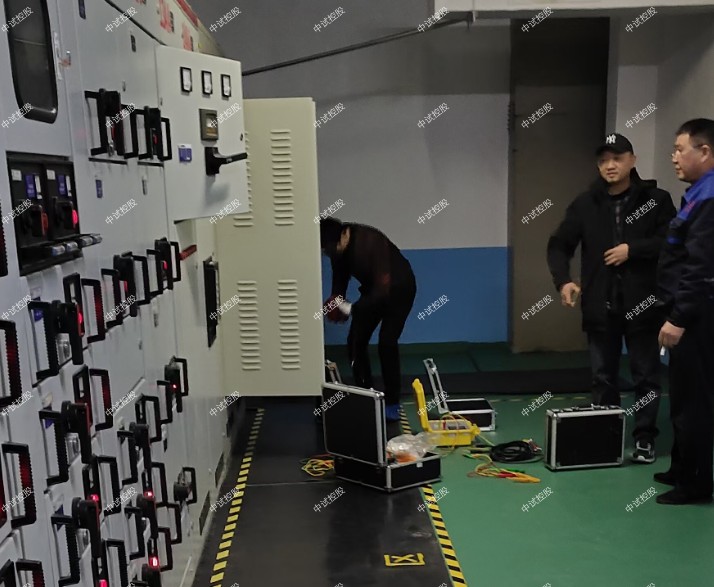

110kV變電站工程驗收工作用到的調試儀器

變電站一次設備和二次設備分別包括哪些？
一次設備主要有：
主變壓器及其附屬設備，GIS設備，中試控股開關柜設備，接地變壓器，站用變壓器，動態無功補償裝置。

其他附屬設備如：中性點接地隔離開關、中性點避雷器、零序電流互感器等。

110kV變電站工程驗收工作用到的調試儀器二次設備有：

1、綜合自動化設備：其中包括線路保護測控柜，中試控股主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置。

2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。

3、通信設備：光端機，綜合配線柜，程控調度換機，數據通信網設備等設備。

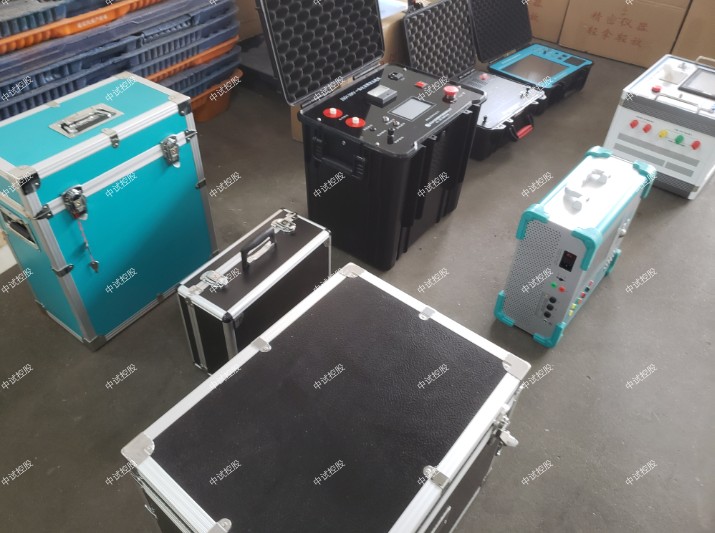

110kV變電站工程驗收工作用到的調試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

110kV變電站工程驗收工作用到的調試儀器異頻介質損耗測試儀操作步驟

1. 測量前準備：
        1）用接地線一端接儀器的接地柱，另一端接可靠的大地，保證儀器外殼處在地電位上。
        2）正接線時：將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，中試控股將另一端的紅色鱷魚夾夾到被測試品的高端引線上，紅色鱷魚夾與黑色鱷魚夾并聯使用。將CX低壓電纜插入CX插座中，另一端的紅色夾子夾試品的低端或末屏等，黑色夾子接地或懸空或接屏裝置。
        3）反接線時：中試控股將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，黑色夾子懸空或接屏裝置。Cx插座不用。
2. 打開電源開關，計算機進行自檢，若地線接好，液晶屏顯示中文主菜單如圖16所示。若沒接地線或地線不良則顯示“檢查接地”。
3. 菜單選擇：
        1）按“功能”鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖16所示。
        2）在光標當前所示項目，按“增大”、“減小”鍵可進行該項菜單的變更，串聯諧振試驗裝置，并循環指示，流程見圖17所示。
        3）將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。

4. 測試：
        110kV變電站工程驗收工作用到的調試儀器打開開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。中試控股測試過程中顯示的畫面如圖18（正接線，變頻）所示，當下面的進程到100%時候測試完畢，然后顯示測量結果見圖19所示，此時光標指示打印機圖標，按確認鍵打印報告。

測量結果的意義如下：
        tgδ：試品的損耗因數tgδ值
        CX：測量的電容值
        V：施加電壓值
        I：試品流過的電流
        F1，F2：試驗頻率
        打印結束后，關閉電源開關，測試完畢。

參數設置值為上次試驗的設置值，檢查、修改使其與當前被試品一致，本儀器提供兩種溫度校正算法：溫度系數法和國標公式法，這兩種算法的公式見后面附錄。
        在該頁面的“保存”把當前的結果保存到隨機的存儲器上；“打印”則通過打印機打印當前的測試結果。
6、諧波試驗過程介紹
        空載試驗時，中試控股由于變壓器鐵芯的厲磁曲線是非線性曲線，通過變壓器的空載電流將有一定的諧波分量，諧波分量的多少與試驗電源的容量有關。諧波試驗即是在做完空載試驗或負載試驗后，不改變試驗接線的情況下，測量此時通過變壓器的電壓、電流的諧波分量的情況。
        1)先按前述的過程進行空載試驗或負載試驗，試驗完成后，不改變接線與調壓器輸出電壓，在系統的主界面上選擇諧波試驗，將出現下面的諧波分量列表頁面：

110kV變電站工程驗收工作用到的調試儀器列表中的值為各諧波分量相對于基波的百分比，本系統共分析到第31次諧波，第一個頁面顯示1~9次諧波的相對值，按“↑”“↓”鍵可以進行上下翻頁以顯示其他諧波分量的值。
        頁面最下方一欄顯示所有諧波的和相對于基波的百分比。
