中試控股博士科研站技術專工為您一一解答：繞組變形測試儀

一次繞組工頻耐壓試驗方法

1、一次繞組工頻耐壓試驗方法

被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

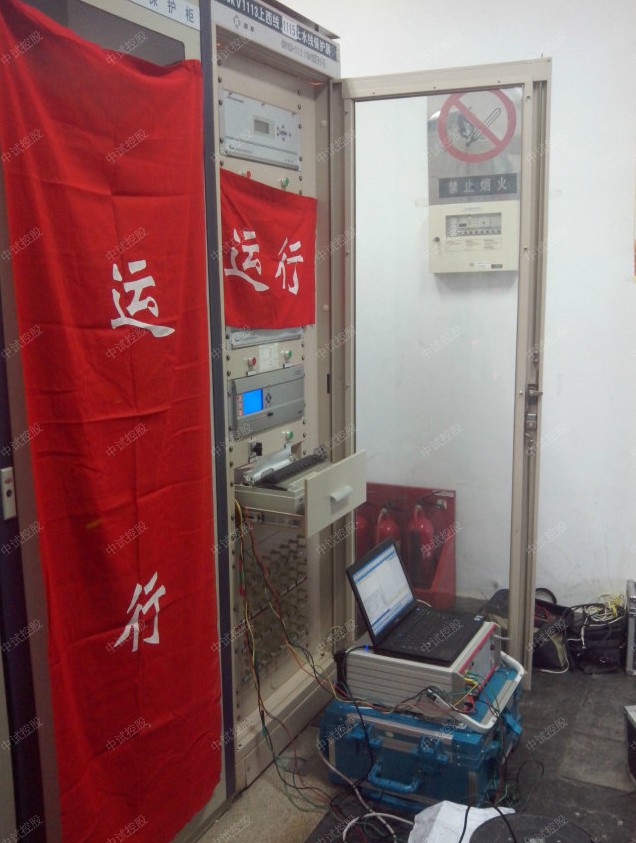

ZSBX-9000變壓器繞組變形測試儀


一，概述


1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；


2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；


3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。


4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


二，技術特點


1.采用DDS掃頻技術；


2.采用高速，高集成化微處理器設計；


3.雙通道16位AD采樣；


4.自帶高亮度7寸彩色觸摸屏，亮度可調；


5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；


6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；


7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；


8.采用USB2.0接口；


9.主機尺寸：31cmX15cmX15cm；


10.主機重量： 4.0KG。


11.工作電源：AC220V±10%，(50±1)HZ ;


12.工作環境：-10℃～50℃ 濕度<90％ 無結露。


三，技術參數


1，設置兩種不同的掃描方式：線性掃描，分段掃描；


線性掃描：


10HZ-1MHZ 分辨率0.5KHZ 2000掃描點


100HZ-2MHZ 分辨率1KHZ 2000掃描點


10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）


自定義起始頻率，掃描間隔，掃描點數（只上位機可用）


分段掃描：


10HZ-100HZ 分辨率1HZ90點


100HZ-1KHZ 分辨率5HZ 180點


1KHZ -10KHZ 分辨率 50HZ 180點


10KHZ-100KHZ分辨率 0.2KHZ 450點


100KHZ –300KHZ 分辨率 0.5KHZ 400點


300KHZ –1000KHZ 分辨率 1KHZ 700點


2，幅值測量范圍：(-100dB） - （+20dB）


3，幅值測量精度：0.1dB；


4，掃描頻率精度：小于0.01%；


5，信號輸入阻抗：大于1MΩ；


6，信號輸出阻抗：50Ω；


7，同相測試重復率：99.5%；

1.3 在確定設備線路及電源波形無誤后，使用試驗變壓器對試品施加電壓。加壓時，應以試驗變壓器操作箱0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間.然后降到30%規定試驗電壓以下后再切斷電源。

變壓器繞組變形測試儀檢測變壓器是否發生變形

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。

變壓器繞組變形分析儀原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。
儀器采集控制采用高速、高集成化微處理器，具有高靈敏度，精確有力。我們以10KV變壓器，聯結組別為Dyn11為例：

2、繞組變形測試儀感應耐壓試驗方法

2.1 中試控股試驗電源的頻率應不低于導致鐵心中磁通飽和的頻率，并且由中頻發電機組作為電源供給電壓互感器試品勵磁，也可采用中試控股電子式多倍頻耐壓裝置，但需保持波形符合要求，試驗時應由高壓側測量試驗電壓。

2.2 試驗電壓加到繞組出線端子之間，金屬夾件、金屬底座或箱殼、鐵心以及各二次繞組的一個出線端子和一次繞組的接地端子應連在一起接地.

施加電壓由0開始增加，加到規定的試驗電壓后持續相應時間，然后降到30%規定試驗電壓以下再切斷電源。

接地線必須接觸良好，互感器一次端的接地端要牢靠接地，以防接觸不好產生高電位，儀器的安全。

2.3 若試驗過程中無異常現象，則試驗合格。

2.4 其他要求按GB 1207-1997的規定進行。
