中試控股博士科研站技術專工為您一一解答：變壓器繞組變形測試儀

變壓器繞組直流電阻與一般直流電阻區別

由于變壓器繞組具有巨大的電感，在繞組兩端施加直流電壓時，通過繞組的電流不是穩定值，而是由零逐漸增大到穩定值，這個過程稱為繞組的充電過程，在充電過程中，充電電流的變化規律可用圖1所示的等值電阻來分析

ZSBX-9000變壓器繞組變形測試儀


一，概述


1，中試控股變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；


2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；


3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。


4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


二，技術特點


1.采用DDS掃頻技術；


2.采用高速，高集成化微處理器設計；


3.雙通道16位AD采樣；


4.自帶高亮度7寸彩色觸摸屏，亮度可調；


5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；


6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；


7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；


8.采用USB2.0接口；


9.主機尺寸：31cmX15cmX15cm；


10.主機重量： 4.0KG。


11.工作電源：AC220V±10%，(50±1)HZ ;


12.工作環境：-10℃～50℃ 濕度<90％ 無結露。


三，技術參數


1，設置兩種不同的掃描方式：線性掃描，分段掃描；


線性掃描：


10HZ-1MHZ 分辨率0.5KHZ 2000掃描點


100HZ-2MHZ 分辨率1KHZ 2000掃描點


10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）


自定義起始頻率，掃描間隔，掃描點數（只上位機可用）


分段掃描：


10HZ-100HZ 分辨率1HZ90點


100HZ-1KHZ 分辨率5HZ 180點


1KHZ -10KHZ 分辨率 50HZ 180點


10KHZ-100KHZ分辨率 0.2KHZ 450點


100KHZ –300KHZ 分辨率 0.5KHZ 400點


300KHZ –1000KHZ 分辨率 1KHZ 700點


2，幅值測量范圍：(-100dB） - （+20dB）


3，幅值測量精度：0.1dB；


4，掃描頻率精度：小于0.01%；


5，信號輸入阻抗：大于1MΩ；


6，信號輸出阻抗：50Ω；


7，同相測試重復率：99.5%；

變壓器平衡繞組的作用在變壓器的結構中及其重要。

變壓器繞組變形測試儀接線法式：

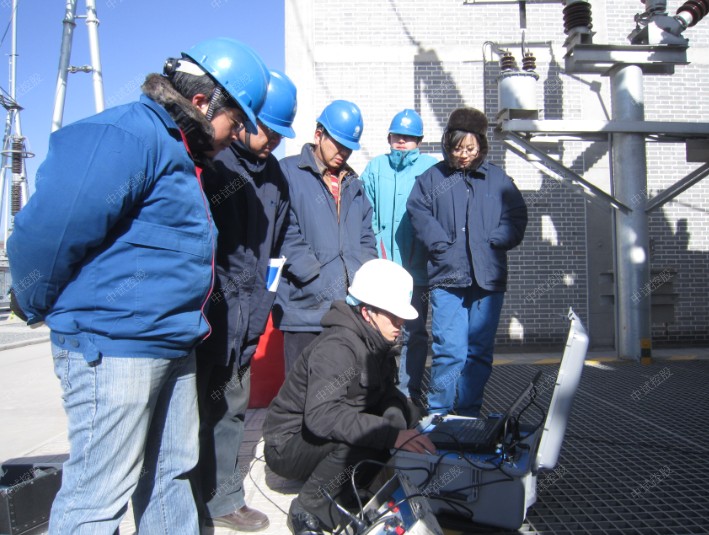

首先將橙、藍、綠三色線與儀器背面三色端對接（橙色為激勵端，藍色為參考端，綠色為響應端），USB連接線連接到以裝好運行軟件的電腦或筆記本端上，測試線的另一端橙色和綠色線已和為一根線。并連接到黃色鉗夾上，藍色測試線與藍色鉗夾連接。兩個鉗夾另一尾端串聯到變壓器接地端并接地。黃色鉗夾接低壓側O點，藍色鉗夾接低壓側A點。



變壓器繞組變形測試儀儀器操作：

先打開主機電源，在電腦中進入程序，之后進行參數設置，查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。中試控股繞組類別及連接類型已被試變壓器數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足需求，同時產生了1KHz-2000KHz的頻率范圍。設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。
